Werkzeuge für die kontrollierte Verschraubung BOLTING

Hydraulische Drehmomentschlüssel, Spannzylinder und Kraftstecknüsse für das präzise, sichere und wiederholgenaue Verschrauben von Flanschen und kritischen Schraubverbindungen.

  • Zertifiziertes und wiederholgenaues Drehmoment
  • Hydraulische, pneumatische und elektrische Lösungen
  • Technischer Support und Ersatzteile von Maucotools
Bolting tools Maucotools
Bolting-Sortiment

Die Produktfamilien

Wählen Sie eine Produktfamilie, um alle Modelle und die vollständigen Spezifikationen zu sehen.

13 – 136.000 Nm

Hydraulische Drehmomentschlüssel MT-HTW

Kontrollierte Verschraubung bis 136.000 Nm, Vierkantantrieb, Wiederholgenauigkeit ±3%.

12

Modelle

136

kNm max

±3%

Wiederhol.

ALLE LÖSUNGEN ENTDECKEN
3/8" – 3.1/2"

Kraftstecknüsse MT-IS

Kraftstecknüsse aus hochfestem legiertem Stahl, Antriebe von 3/8" bis 3.1/2".

8

Antriebe

235

mm max

Cr-Mo

Stahl

ALLE LÖSUNGEN ENTDECKEN
M20 – M150

Hydraulische Schraubenspannzylinder MT-BT · MT-BTS · MT-SST

Reine axiale Vorspannung ohne Torsion, von M20 bis M150: Topside, Federrückzug und Subsea aus Edelstahl, bis 4.754 kN bei 1.500 bar.

3

Serien

4754

kN max

1500

bar

ALLE LÖSUNGEN ENTDECKEN

Die kontrollierte Verschraubung von A bis Z

Von der Wahl des Drehmoments über das Hydraulikaggregat bis zu den Nüssen: Maucotools liefert das komplette Verschraubungssystem und die Unterstützung bei der Inbetriebnahme.

Kalibrierte und zertifizierte Werkzeuge, bereit für die anspruchsvollsten Einsatzumgebungen in Oil & Gas, Energieerzeugung und Schwerindustrie.

Bolting 1Bolting 2Bolting 3Bolting 4
Werkzeug

Wie viel Drehmoment brauchen Sie?

Schätzen Sie das Anzugsmoment für Ihre Schraube und legen Sie mit unserem Rechner das richtige Werkzeug aus.

Indikativer Wert — keine Anzugsspezifikation.

Drehmoment-Rechner
Im Einsatz

Wo Bolting zum Einsatz kommt

Kontrollierte Verschraubung von Flanschen und kritischen Verbindungen in den anspruchsvollsten Branchen.

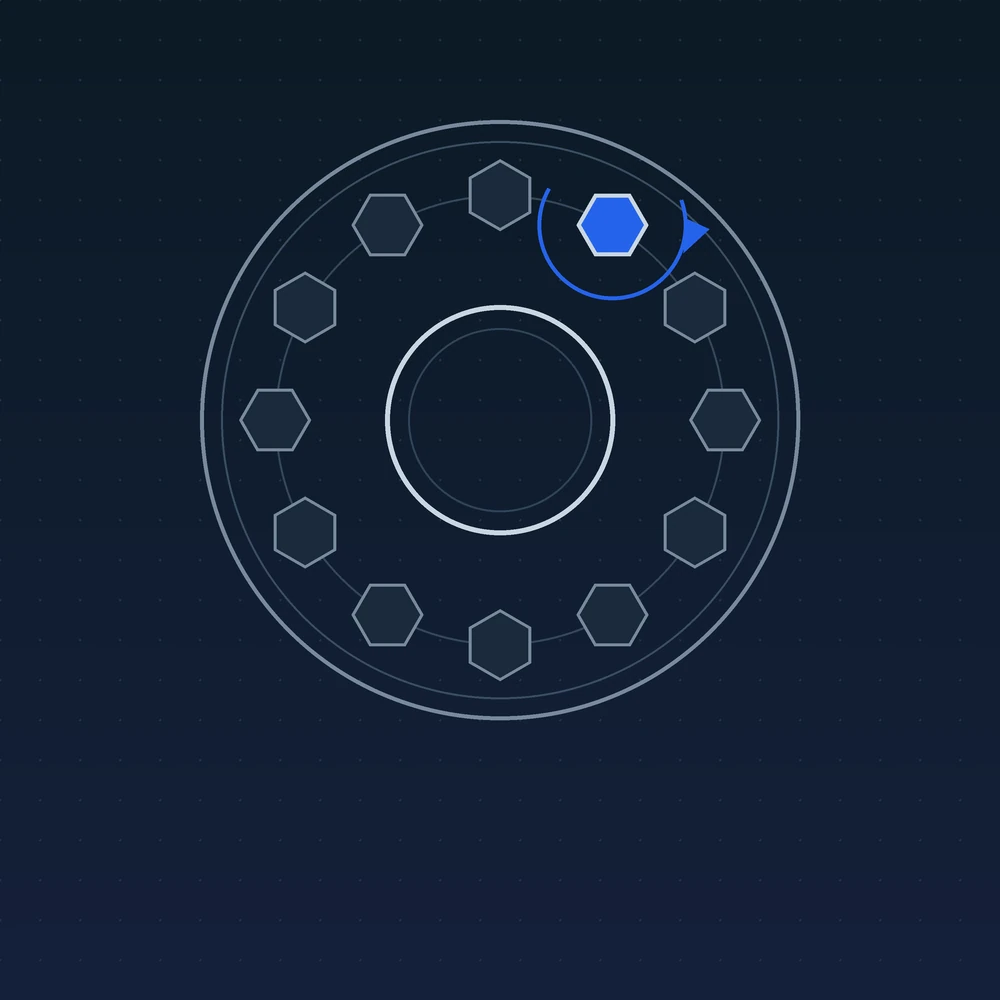

Flansche & Verbindungen

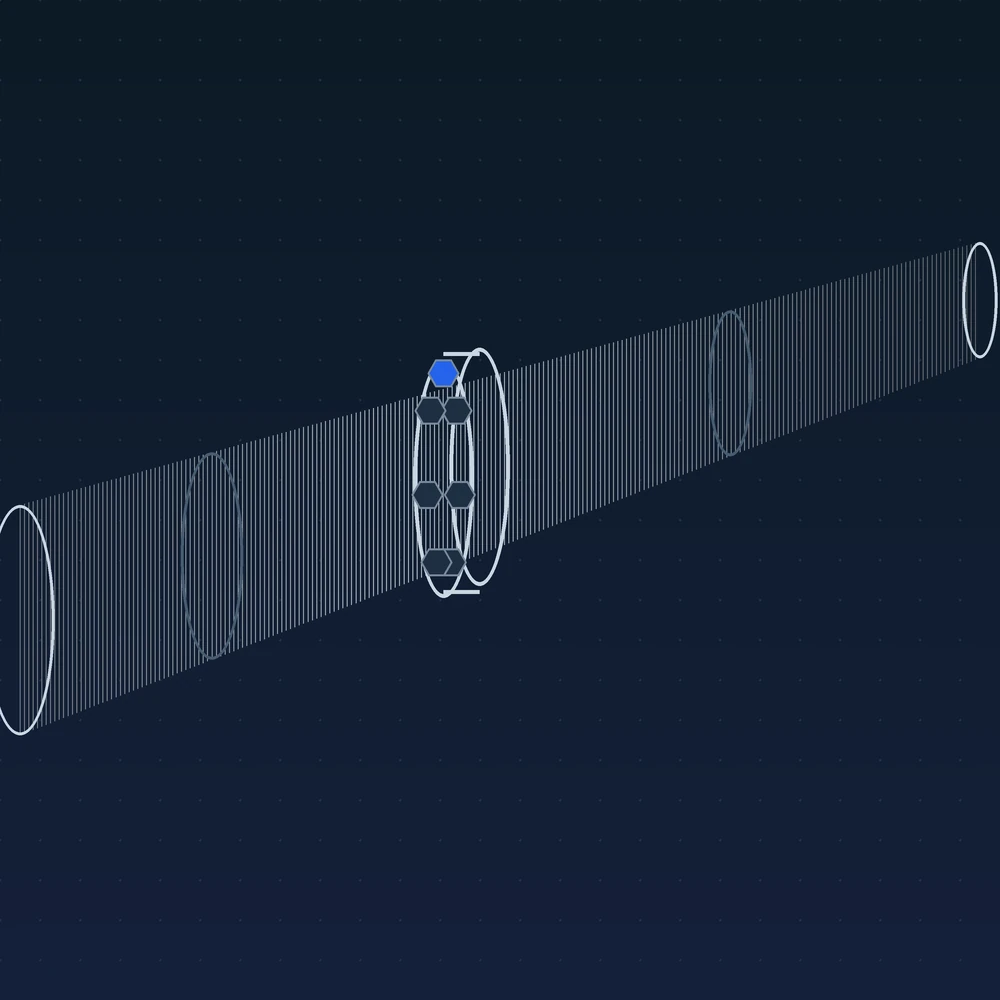

Pipelines

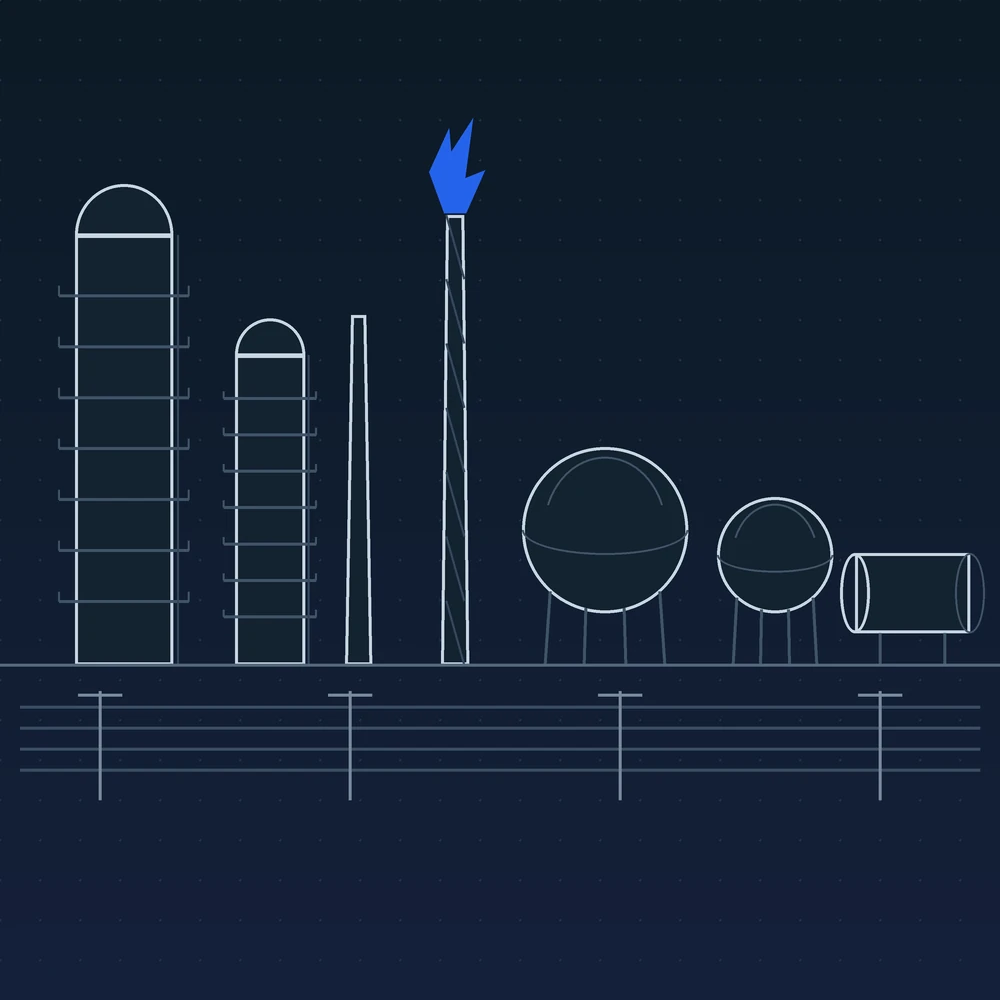

Raffinerien & Petrochemie

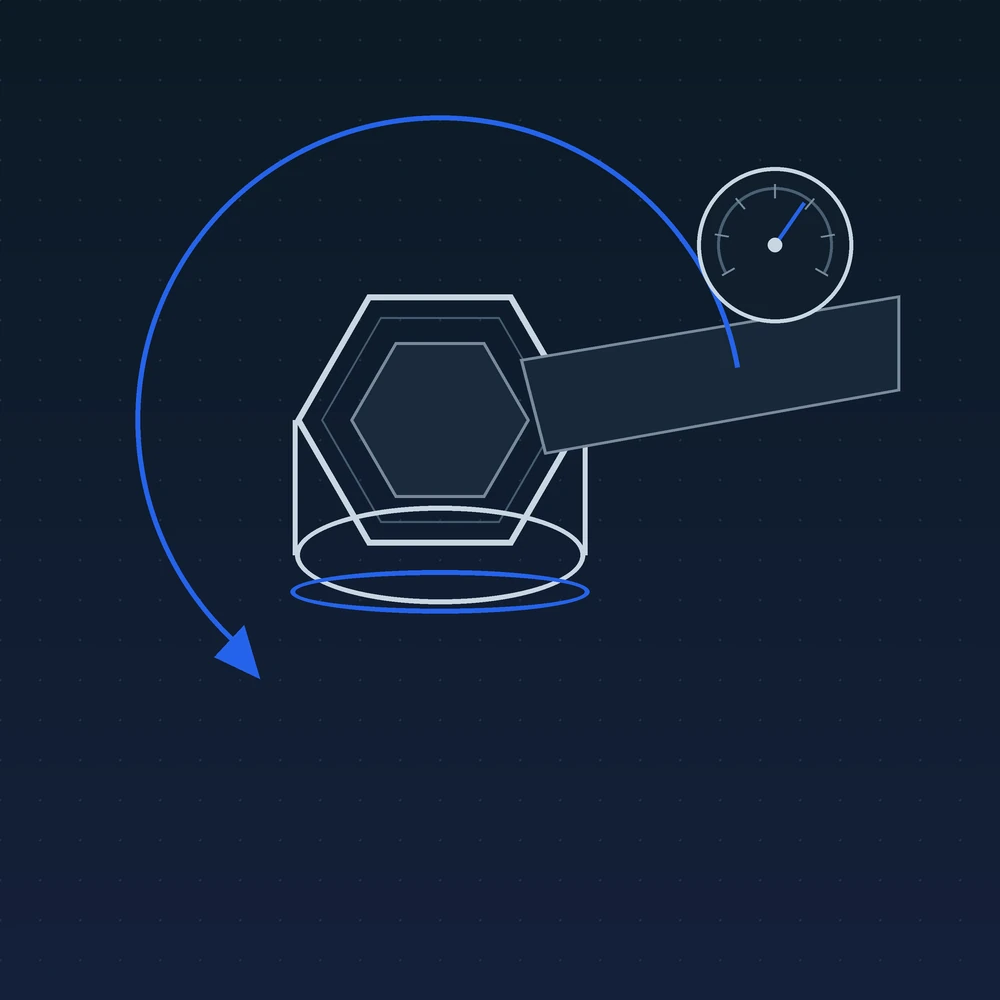

Wartung vor Ort

Brauchen Sie Hilfe bei der Auswahl?

Beschreiben Sie uns Ihre Anwendung: Wir empfehlen Ihnen das richtige Drehmoment, Modell und Zubehör.

MT-HTW Programmkatalog
Auswahlhilfe

Kontrolliertes Verschrauben: Hydraulikschrauber, Schraubenspannzylinder und Kraftstecknüsse

Kontrolliertes Verschrauben bringt jede Schraube einer Verbindung gleichmäßig und wiederholbar auf die vorgesehene Vorspannkraft: Das hält einen Flansch dicht und eine Tragwerksverbindung sicher. Dafür gibt es zwei Wege: Drehmoment auf die Mutter mit einem hydraulischen Drehmomentschlüssel oder axiales Längen des Bolzens mit einem hydraulischen Schraubenspannzylinder.

Das Maucotools-Programm umfasst hydraulische Vierkant-Drehmomentschlüssel MT-HTW bis 136.000 Nm, Spannzylinder für Bolzen von M20 bis M150 mit Lasten bis 4.754 kN bei 1.500 bar (Serien Topside MT-BT, mit Federrückstellung MT-BTS und Subsea MT-SST aus Edelstahl) sowie Kraftstecknüsse MT-IS.

Einsatzbereiche

  • Montage und Wartung von Flanschen in Oil-&-Gas- und Petrochemieanlagen
  • Wartungsstillstände und Anlagenrevisionen
  • Schwere Tragwerksverbindungen
  • Offshore- und Subsea-Verbindungen

So wählen Sie das richtige Werkzeug

  1. 01

    Art und Kritikalität der Verbindung: Für die meisten Flansche und Tragwerksverbindungen reicht der Hydraulikschrauber; wo die genaueste und gleichmäßigste Vorspannung nötig ist, kommt der Spannzylinder zum Einsatz.

  2. 02

    Schraubengröße und geforderte Vorspannkraft: Sie bestimmen das Drehmoment (bzw. die Last) und damit die Größe von Schrauber oder Spannzylinder.

  3. 03

    Platz um die Mutter: Nötig sind ein Abstützpunkt und Raum für den Kopf; der um 360° drehbare Kopf hilft in engen Bereichen. Der Spannzylinder erfordert einen Bolzenüberstand über die Mutter.

  4. 04

    Umgebung: Topside oder Subsea mit der Edelstahl-Serie MT-SST.

Häufige Fragen zum kontrollierten Verschrauben

Hydraulischer Drehmomentschlüssel oder Spannzylinder – was wählen?

Der Hydraulikschrauber bringt Drehmoment auf die Mutter: Ein Teil geht durch Reibung verloren, daher hängt die Vorspannkraft auch von der Schmierung ab. Der Spannzylinder längt den Bolzen axial mit Hydraulikdruck, ohne Torsion und ohne Reibung unter der Mutter, und liefert eine genauere und gleichmäßigere Vorspannung; er erfordert jedoch einen Bolzenüberstand über die Mutter.

Wie berechnet man das Anzugsmoment einer Schraube?

Mit der Formel T = K·D·F: Reibungsfaktor K, Nenndurchmesser D und gewünschte Vorspannkraft F. Der Drehmomentrechner von Maucotools wendet diese Methode ausgehend von Größe, Festigkeitsklasse, Prozentsatz der Streckgrenze und Schmierung an.

Warum Kraftstecknüsse statt Standardnüsse?

Verchromte Standardnüsse sind nicht für die Lasten von Hydraulik- und Schlagschraubern ausgelegt. Die Kraftstecknüsse MT-IS sind aus hochfestem legiertem Stahl warmgeschmiedet und wärmebehandelt, um hohe Drehmomente aufzunehmen.

Welchen Bereich deckt das Programm ab?

Hydraulische Drehmomentschlüssel MT-HTW bis 136.000 Nm; Spannzylinder für Bolzen von M20 bis M150 mit Lasten bis 4.754 kN bei 1.500 bar, auch mit Federrückstellung und in Subsea-Ausführung.

Müssen Sie eine Verschraubung auslegen? Berechnen Sie das Drehmoment oder fragen Sie einen Techniker.

Drehmoment berechnen Mit einem Techniker sprechen
