Oil & Gas-Serie

ROHRANFASMASCHINEN PBM SERIES

PRÄZISION UND GESCHWINDIGKEIT FÜR ANFASEN UND SCHWEIßNAHTVORBEREITUNG.

  • Ergonomisches Design für Einzelbediener: maximale Effizienz auf engem Raum.
  • Ultra-stabile ID-Klemmung für die Bearbeitung kritischer Materialien wie Duplex und Inconel.
  • Verfügbare Versionen: Elektrisch, Pneumatisch und Akku für jede Arbeitsumgebung.

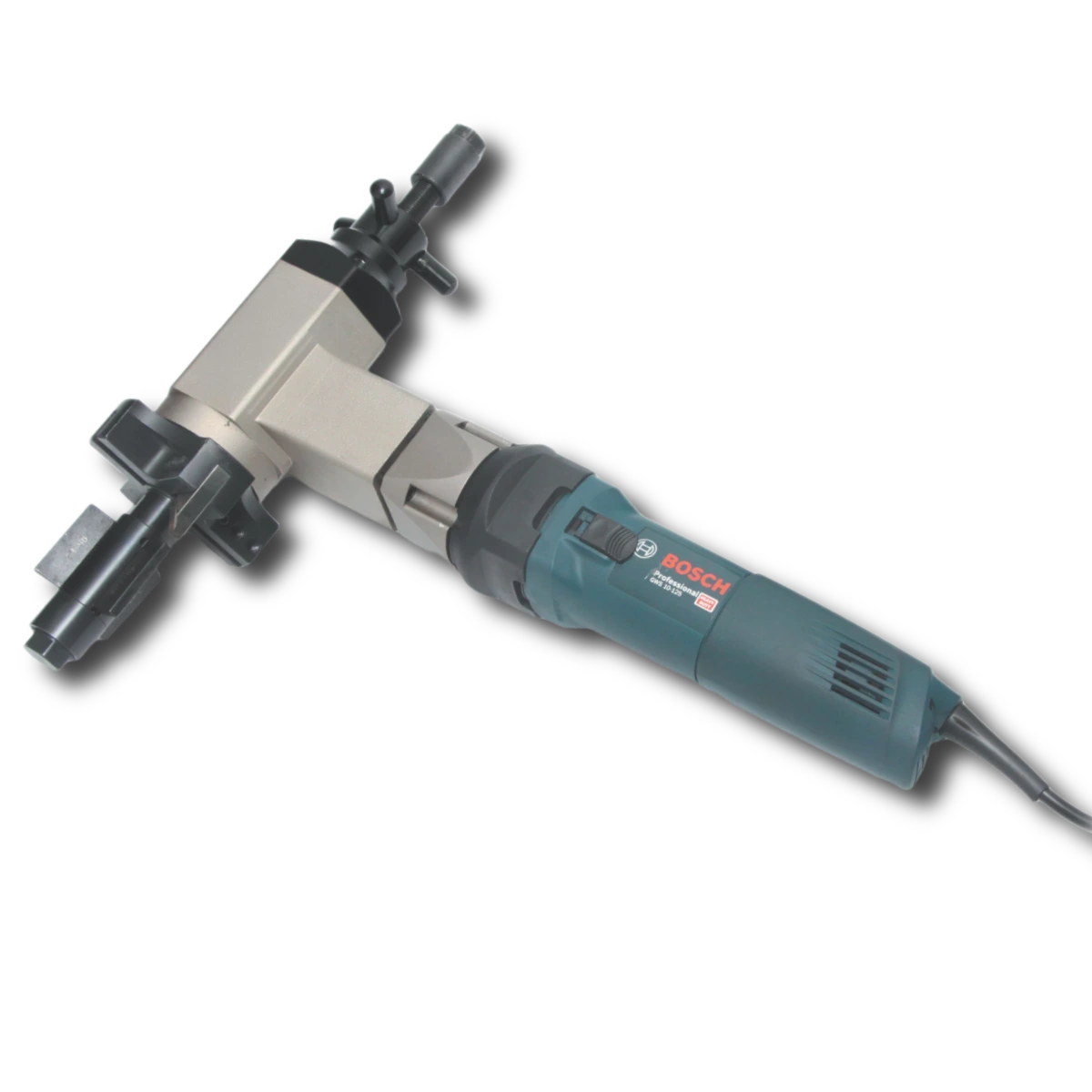

PBM Series Machine

SCHNELLE EINRICHTUNG

Das Auto-Lock-System beschleunigt Klemmvorgänge, ideal für Hochvolumen-Arbeitslasten.

ZERTIFIZIERTE SICHERHEIT

Konform mit ISO 9001:2015 und CE-Zertifizierung für zuverlässige und sichere Leistung.

OPTIONALE KÖPFE

Tauschen Sie den Kopf für Outside Bevel Milling, Strength Weld Removal oder Tube Facing in Sekunden.

PBM Series Catalog

TECHNISCHE SPEZIFIKATIONEN

Von der ultra-tragbaren PBM-1625 bis zur industriellen Leistung der PBM-24000. Wählen Sie das passende Modell für Ihren Klemmbereich.

PBM ModellID KlemmbereichDrehzahl (RPM)Drehmoment (Nm)Leistung (W)NettogewichtAktion
PBM SERIES - LIGHTWEIGHT & COMPACT
PBM-162520 - 42 mm250 RPM45 Nm850 W5.5 kgANSEHEN
PBM-300028 - 76 mm75 / 110 RPM82 Nm1000 W9 kgANSEHEN
PBM-400033 - 108 mm70 RPM143 Nm1000 W10 kgANSEHEN
PBM-450039 - 114 mm70 RPM245 Nm1020 W18 kgANSEHEN
PBM SERIES - HEAVY DUTY PERFORMANCE
PBM-800049 - 203 mm34 / 52 RPM264 Nm1100 W22 kgANSEHEN
PBM-12000100 - 306 mm31 / 35 RPM230 Nm2000 W44 kgANSEHEN
PBM-18000102 - 457 mm13 / 15 RPM1182 Nm2000 W90 kgANSEHEN
PBM-24000180 - 609 mm10 / 13 RPM1400 Nm2600 W250 kgANSEHEN

MEHR ALS EINFACHE MASCHINEN:
EIN KOMPLETTER LÖSUNGSANBIETER

Die Anfasmaschinen der PBM-Serie entstanden aus einer klaren Mission: innovative und hochwertige In-situ-Bearbeitungslösungen zu entwickeln. Im Laufe der Jahre haben wir unser Angebot um Lösungen für Wärmetauscher, Kondensatoren und Rohrleitungssysteme erweitert.

Jede Maschine ist darauf ausgelegt, die Ermüdung des Bedieners und die Rüstzeiten zu reduzieren und schnelle, präzise und sichere Schweißnahtvorbereitung im Vergleich zu traditionellen Schleifmethoden zu gewährleisten.

Extreme ZuverlässigkeitGetestet in den Bereichen Petrochemie, Schiffbau und Energieerzeugung.
MillimeterpräzisionMaximale Stabilität für röntgenfertige Schweißfasen.

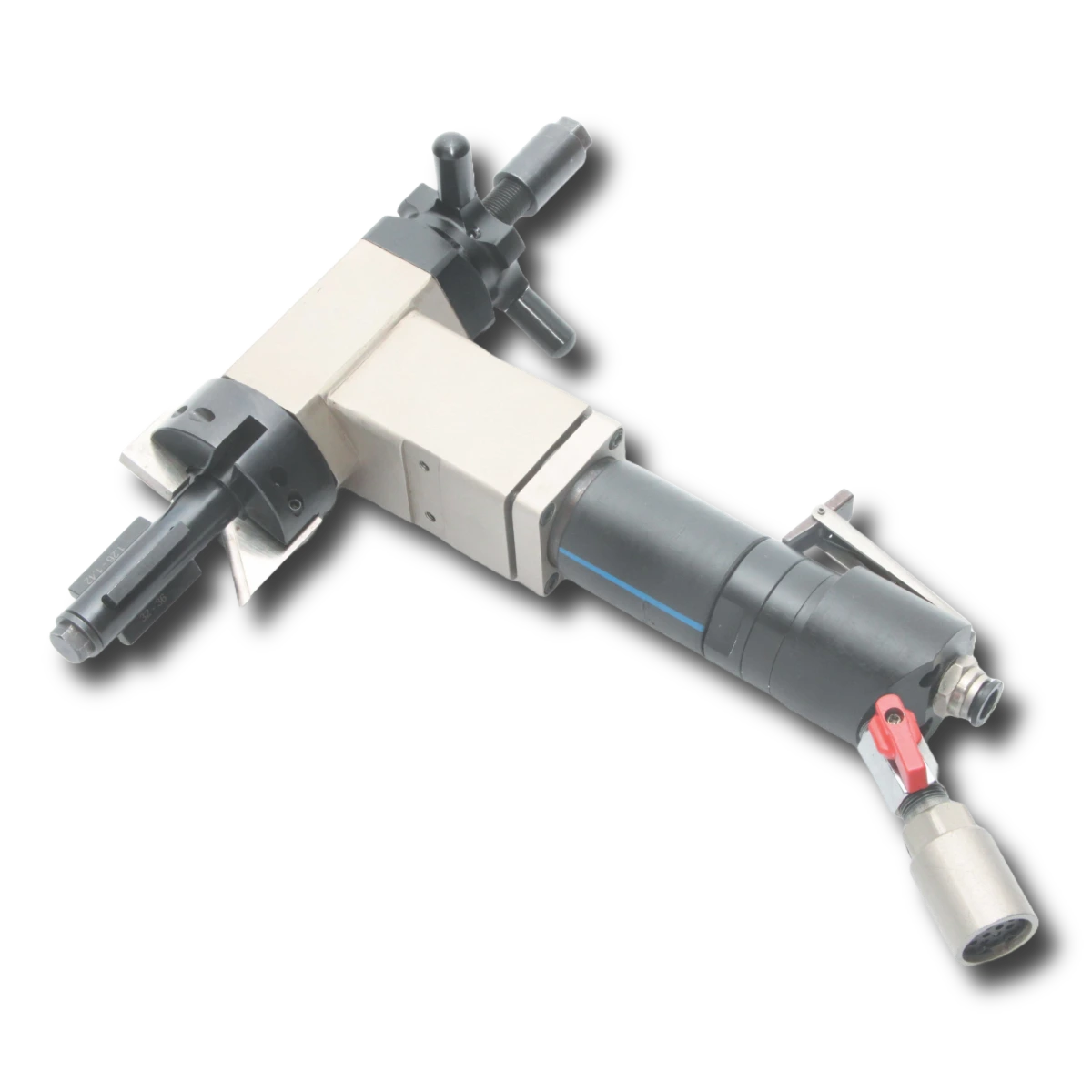

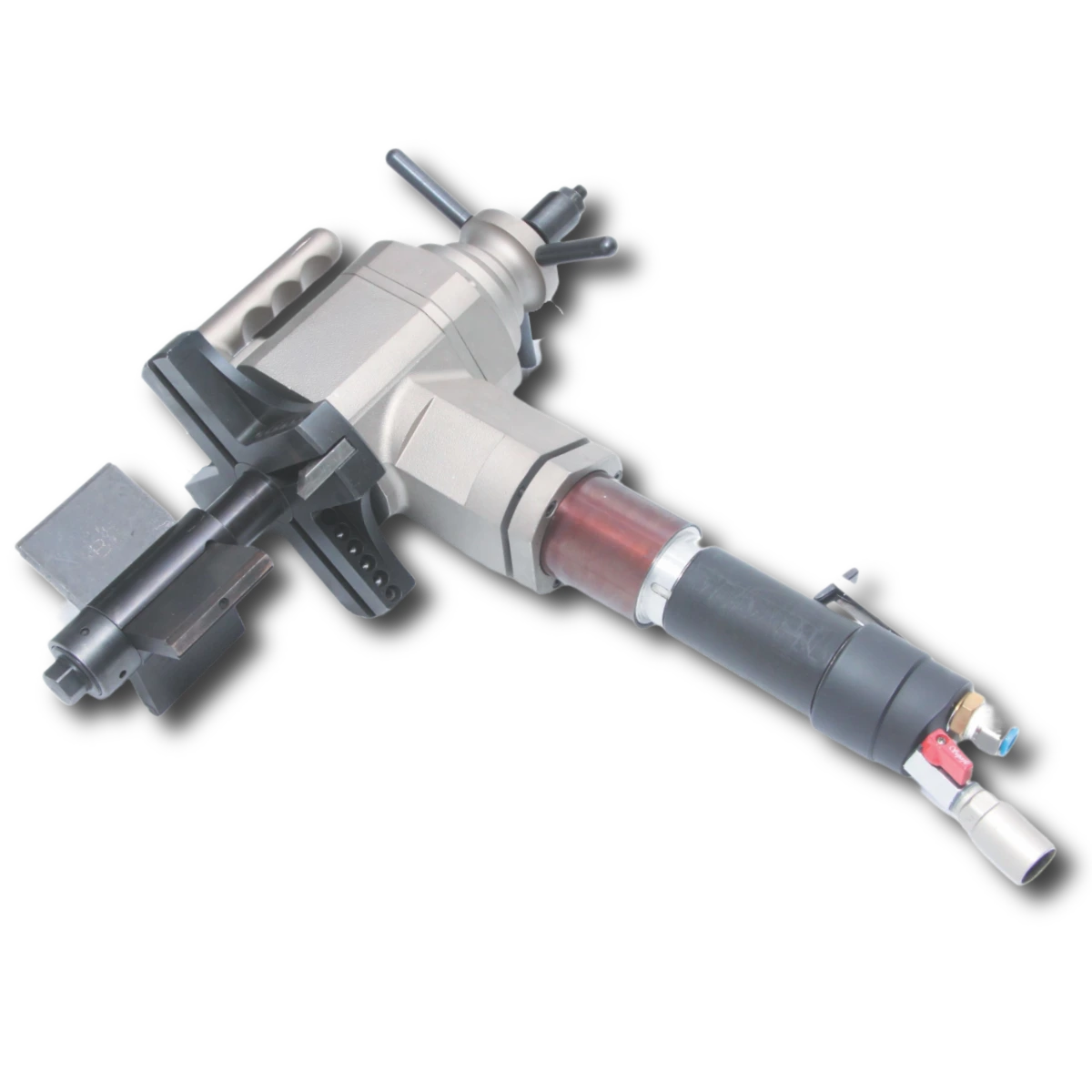

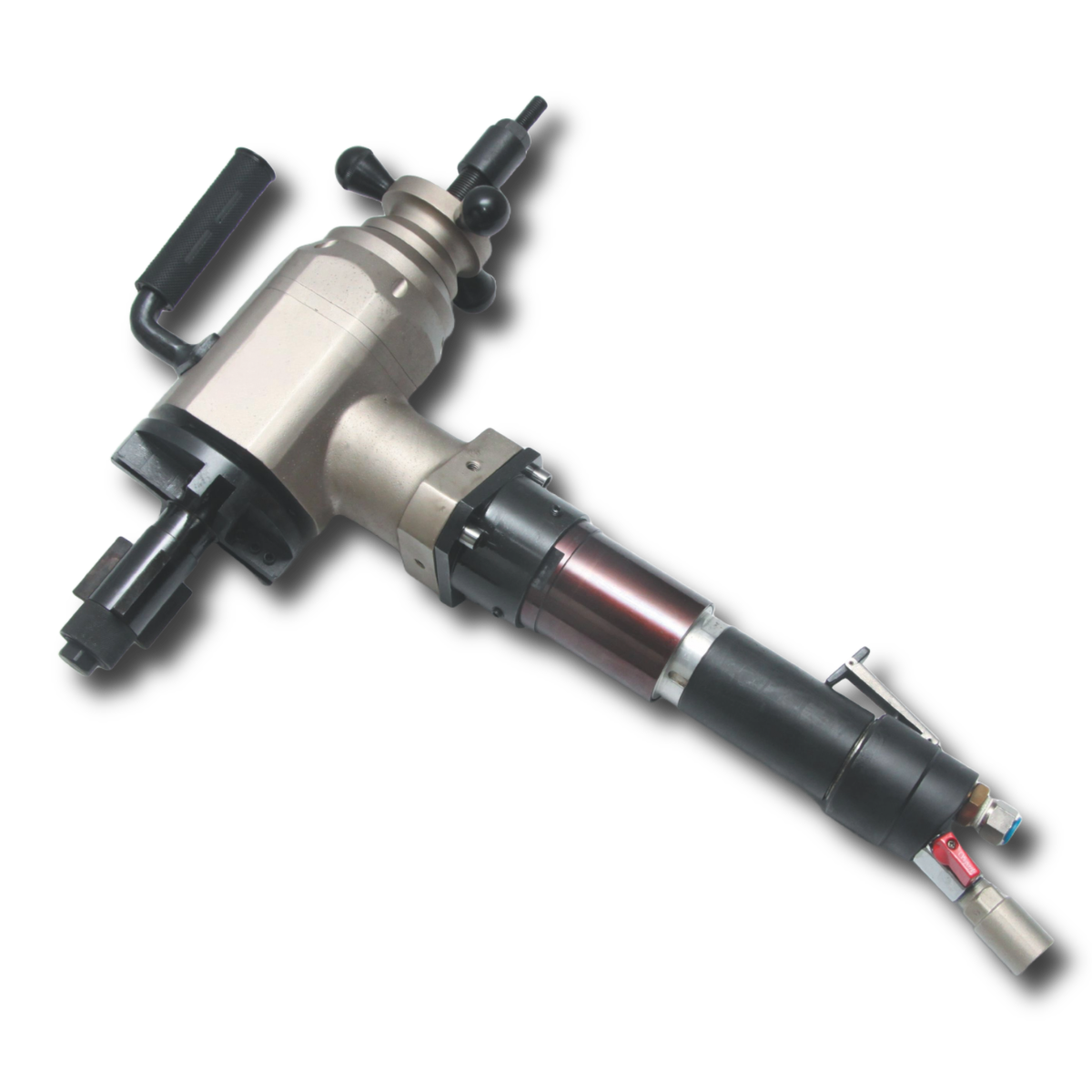

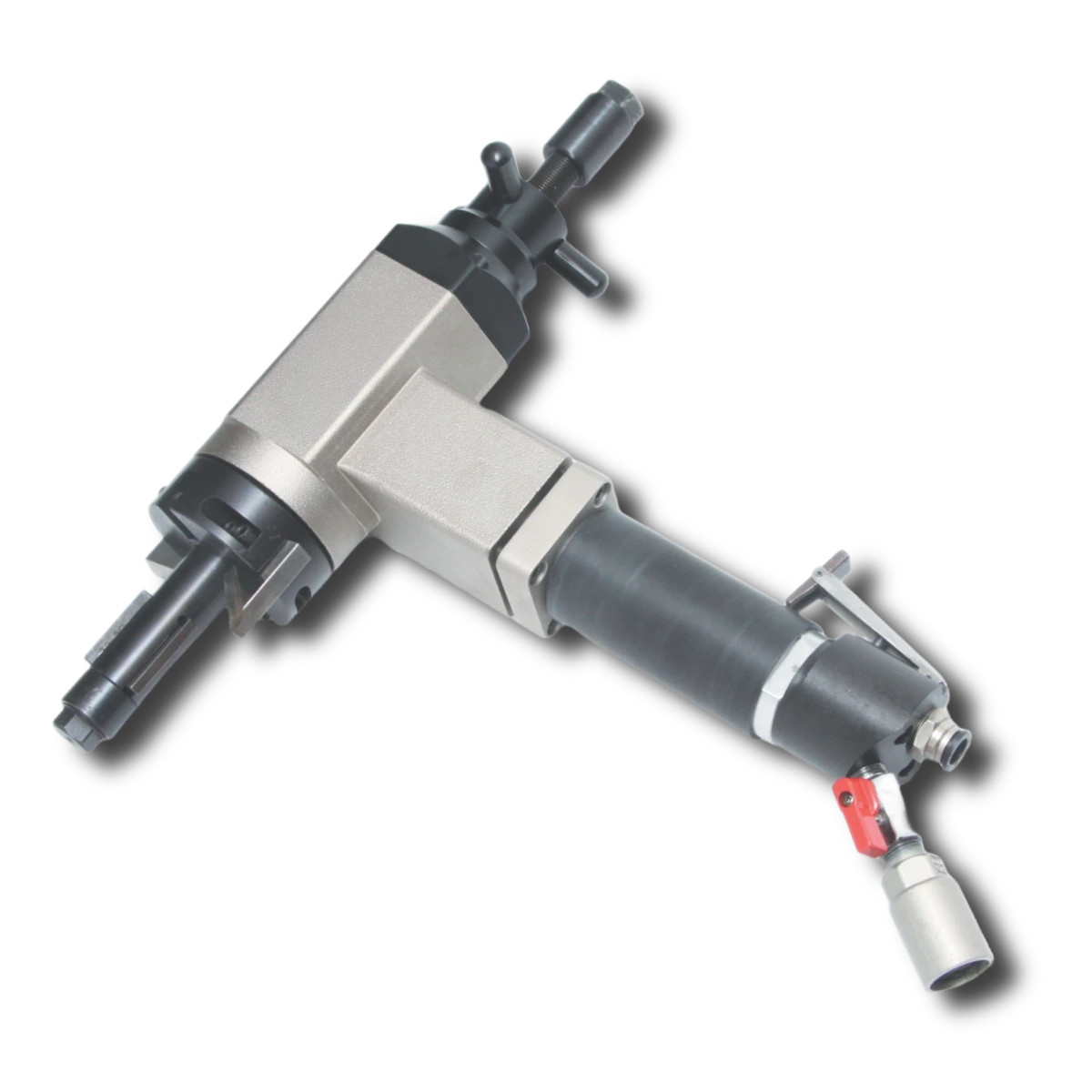

PBM Application 1PBM Application 2PBM Application 3PBM Application 4

PBM-SERIE ANFASMASCHINEN

Fordern Sie ein individuelles Angebot an oder laden Sie den vollständigen PBM-Katalog herunter.

OIL & GAS KONFIGURATORKatalog
Auswahlhilfe

Mobile Rohranfasmaschinen: was sie sind und wie man sie auswählt

Eine mobile Rohranfasmaschine spannt sich im Rohr (Innenspannung, ID) und bearbeitet das Rohrende, um die Schweißnahtfase herzustellen oder es plan zu drehen. Im Vergleich zum Schleifen von Hand ist die Fasengeometrie wiederholbar und die Vorbereitungszeit sinkt.

Die PBM-Serie deckt Innenspannbereiche von 20 mm (PBM-1625) bis 609 mm (PBM-24000) in acht Modellen ab, mit elektrischem, pneumatischem oder hydraulischem Antrieb. Die PBM-1625 gibt es auch mit Akku und mit Hebelvorschub.

Einsatzbereiche

  • Schweißnahtvorbereitung an Rohrleitungen in Petrochemie- und Oil-&-Gas-Anlagen
  • Schiffbau und Kraftwerke
  • Wärmetauscher und Kondensatoren
  • Reparaturen und Umbauten an Leitungen vor Ort

So wählen Sie das richtige Modell

  1. 01

    Rohrinnendurchmesser: Er muss im Innenspannbereich des Modells liegen (siehe Tabelle der technischen Daten).

  2. 02

    Werkstoff und Wandstärke: Legierte Stähle, Duplex oder Nickellegierungen wie Inconel brauchen mehr Drehmoment und Steifigkeit – wählen Sie ein Modell mit Reserve im Spannbereich.

  3. 03

    Energie auf der Baustelle: elektrisch, pneumatisch (Druckluft) oder hydraulisch; Akku für die PBM-1625, wo kein Netzstrom vorhanden ist.

  4. 04

    Bearbeitungen: Neben dem Anfasen ermöglichen optionale Köpfe Planbearbeitung, Außenfasenfräsen und das Entfernen der Schweißnahtüberhöhung.

Häufige Fragen zu Rohranfasmaschinen

Was ist der Unterschied zwischen einer innenspannenden Anfasmaschine (ID) und einer Rohrtrennmaschine mit geteiltem Rahmen?

Die ID-Anfasmaschine spannt sich im Rohr und bearbeitet ein offenes Rohrende: Fase, Planfläche, Materialabtrag. Die Rohrtrennmaschine mit geteiltem Rahmen (Split Frame) wird außen um das Rohr montiert und kann an jeder Stelle einer Leitung trennen und anfasen, ohne offenes Rohrende.

Wie wähle ich die Anfasmaschine nach dem Rohrdurchmesser?

Ausgangspunkt ist der Rohrinnendurchmesser: Er muss im Spannbereich des Modells liegen. Die PBM-Serie reicht von 20–42 mm bei der PBM-1625 bis 180–609 mm bei der PBM-24000; die Tabelle der technischen Daten nennt den Bereich jedes Modells.

Welche Antriebe gibt es?

Die PBM-Modelle gibt es elektrisch, pneumatisch und hydraulisch. Die PBM-1625, das kompakteste Modell, ist zusätzlich mit Li-Ionen-Akku und mit manuellem Hebelvorschub erhältlich.

Warum maschinell anfasen statt schleifen?

Die Maschine erzeugt von Rohr zu Rohr dieselbe Fasengeometrie, entlastet den Bediener und verkürzt die Vorbereitungszeit. Eine gleichmäßige Vorbereitung ist die Grundlage für Schweißnähte, die die Durchstrahlungsprüfung bestehen.

Unsicher beim Modell? Der Oil-&-Gas-Konfigurator führt Sie in wenigen Schritten zum Ziel.

Konfigurator öffnen Mit einem Techniker sprechen
