Hydraulische Schraubenspannzylinder MT-BT

Das Spannen bringt eine reine Axialkraft auf den Stehbolzen: keine Torsion, keine Reibung unter der Mutter, präzise und wiederholbare Vorspannung an jeder Schraube des Flansches. Das Programm deckt Stehbolzen von M20 bis M150 mit Lasten bis 4.754 kN bei 1.500 bar ab — in drei Baureihen: MT-BT Topside, MT-BTS mit Federrückzug und MT-SST Subsea aus Edelstahl.

  • Reine Axiallast: keine Torsion am Stehbolzen
  • Stehbolzen von M20 bis M150 (3/4" – 5.3/4")
  • Multi-Tensioning: simultanes Anziehen mit 100 % Abdeckung
MT-BT
3
Serien
4.754
kN Maximallast
1.500
bar Betriebsdruck
Programm

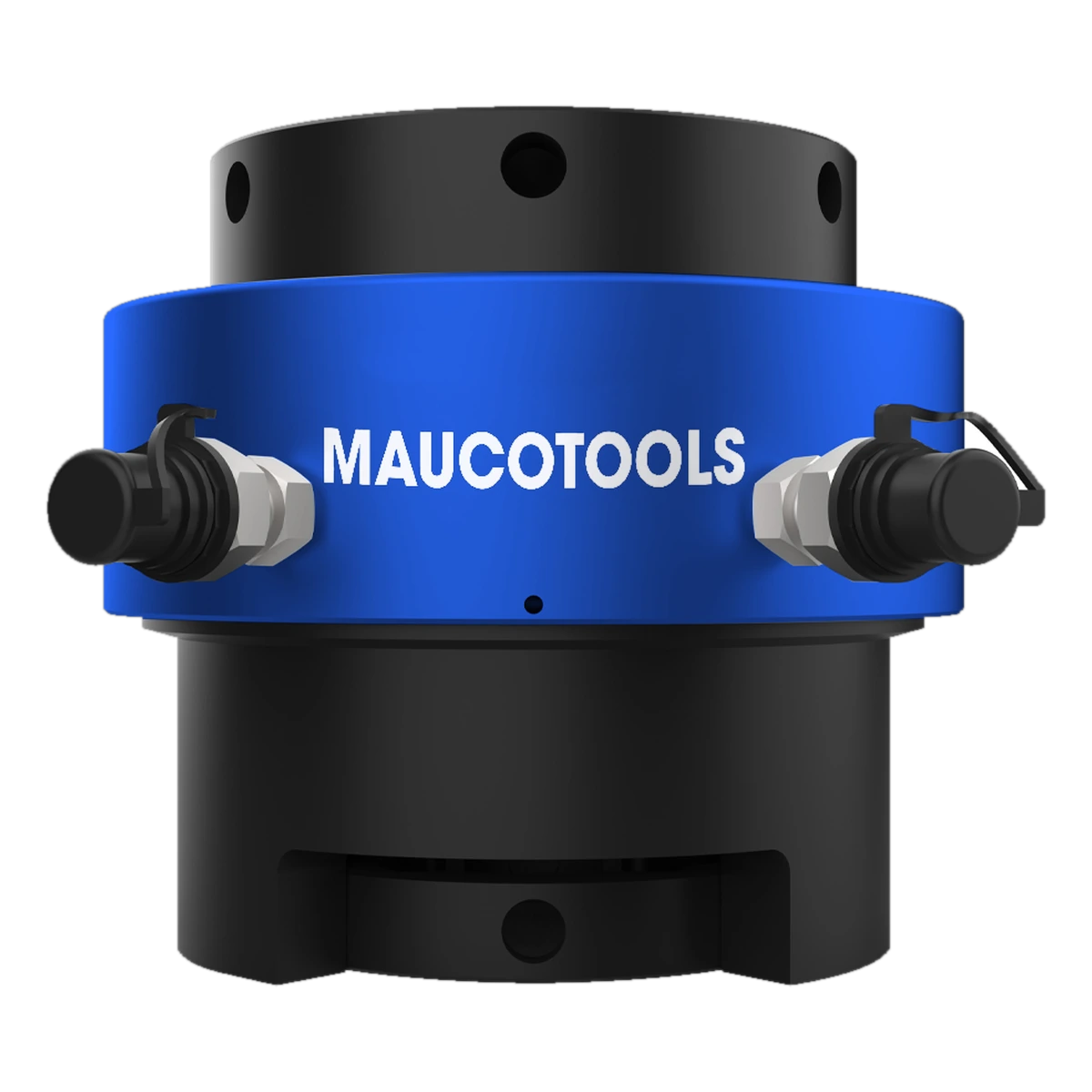

Baureihe MT-BT Topside

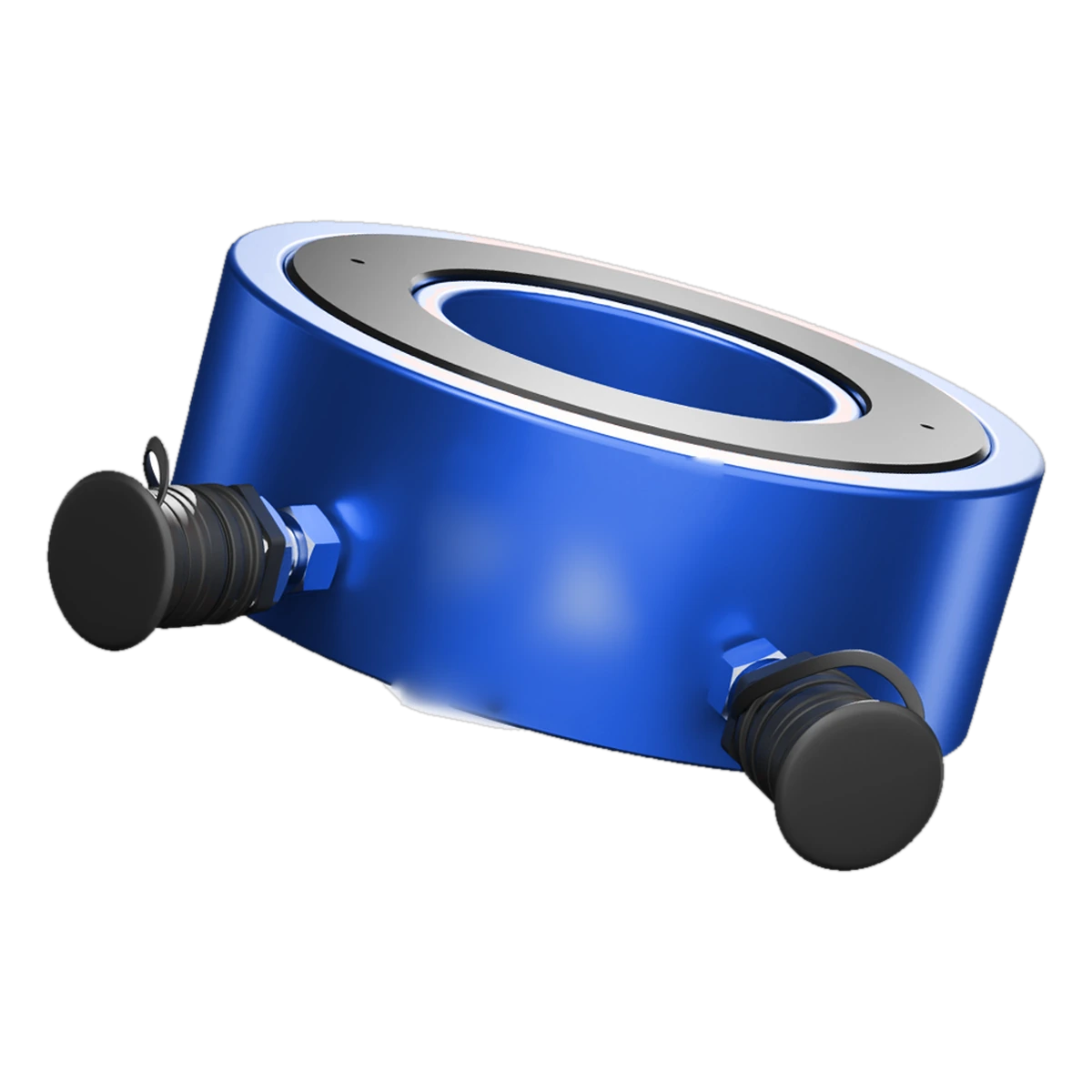

Zwölf Load Cells mit 15 mm Hub decken Stehbolzen von M20 bis M150 ab: die Größe wird nur über den Adaptersatz angepasst (Zuganker, Brücke und Mutterndreher), die Load Cell bleibt dieselbe. Gehäuse aus legiertem Stahl AISI 4340, maximaler Betriebsdruck 1.500 bar.

ModellSchraubenbereichMaximallast (kN)Hydraulikfläche (mm²)Außen-Ø (mm)Gewicht (kg)*
MT-BT-100M20 – M24 (3/4" – 1")3392.257843,5
MT-BT-200M27 – M36 (1.1/8" – 1.3/8")3972.649984,5
MT-BT-300M33 – M39 (1.1/4" – 1.1/2")6394.2591155,9
MT-BT-400M36 – M42 (1.3/8" – 1.3/4")7214.8081287,7
MT-BT-500M42 – M52 (1.5/8" – 2")9426.28014511,4
MT-BT-600M48 – M56 (1.7/8" – 2.1/4")1.3549.02816514,8
MT-BT-700M56 – M68 (2.1/4" – 2.1/2")1.65111.00618018,1
MT-BT-800M64 – M72 (2.1/2" – 2.3/4")1.97813.18819823,4
MT-BT-900M72 – M76 (2.3/4" – 3")2.25715.04521529,3
MT-BT-1000M80 – M100 (3.1/4" – 4")3.04720.31224440,3
MT-BT-1100M100 – M125 (3.3/4" – 4.3/4")3.76825.12028052,7
MT-BT-1200M125 – M150 (5" – 5.3/4")4.75431.69432589,6
S

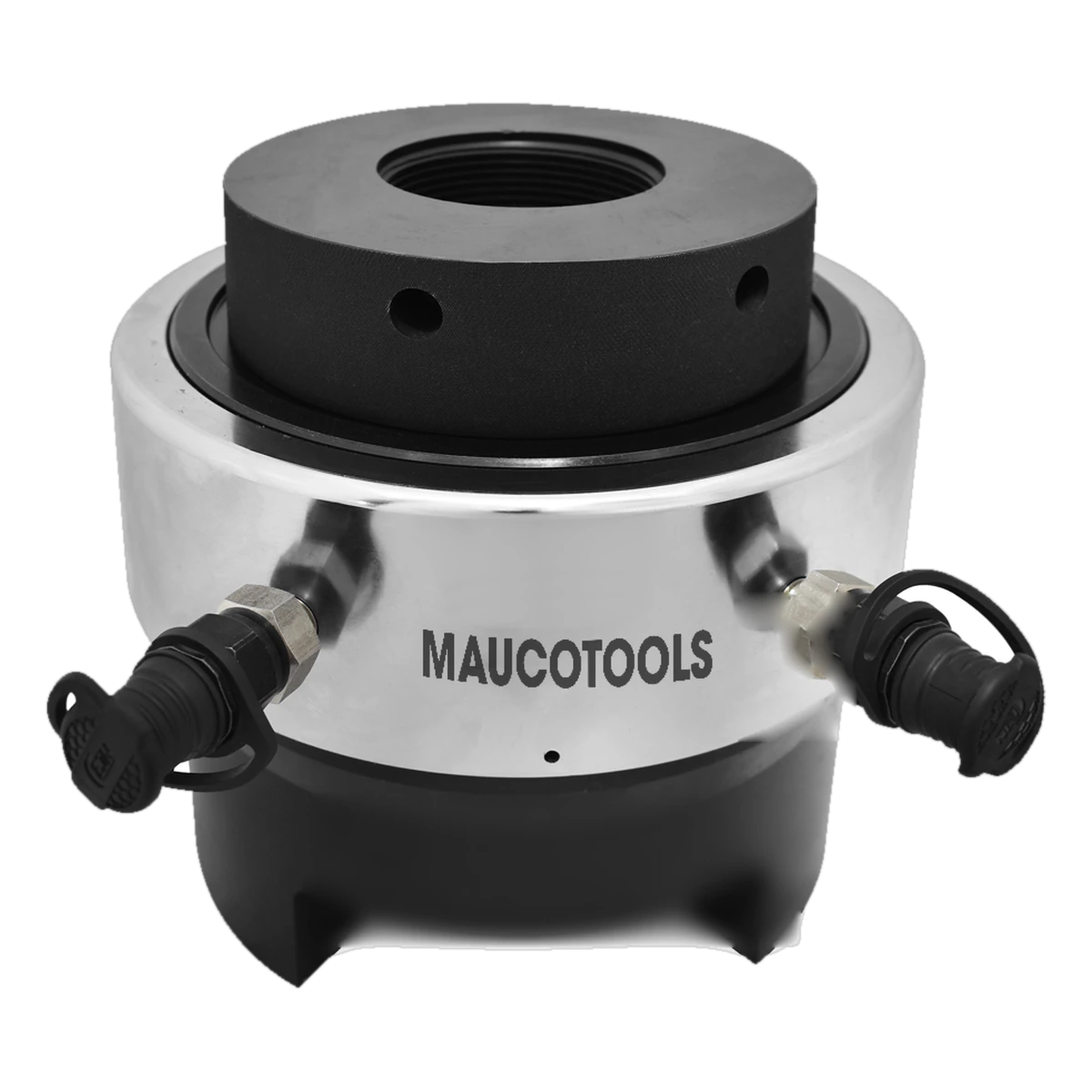

MT-BTS — Federrückzug

Der automatische Federrückzug fährt den Kolben beim Druckablassen zurück — ohne manuelles Zurücksetzen: kürzere Taktzeiten an Flanschen mit vielen Stehbolzen. Zehn eigene Load Cells mit 15 mm Hub decken Stehbolzen von M24 bis M110 ab; Gehäuse aus AISI 4340, maximal 1.500 bar, wechselbare Adaptersätze wie bei der Topside-Baureihe.

MT-BTS — Federrückzug
ModellSchraubenbereichMaximallast (kN)Hydraulikfläche (mm²)Außen-Ø (mm)Gewicht (kg)*
MT-BTS-200M24 – M30 (7/8" – 1.1/4")3302.006983,6
MT-BTS-300M30 – M39 (1.1/4" – 1.1/2")5653.7681154,6
MT-BTS-400M36 – M45 (1.3/8" – 1.3/4")6364.2391287,8
MT-BTS-500M42 – M48 (1.5/8" – 1.7/8")8455.6321459,6
MT-BTS-600M48 – M52 (1.7/8" – 2")1.3549.02616513,6
MT-BTS-700M52 – M64 (2" – 2.1/2")1.53010.20618017,6
MT-BTS-800M64 – M72 (2.1/2" – 2.3/4")1.84512.30319820,6
MT-BTS-900M72 – M76 (2.3/4" – 3")2.55517.03222426,6
MT-BTS-1000M80 – M95 (3.1/4" – 3.3/4")3.13420.90324836,6
MT-BTS-1100M100 – M110 (4" – 4.1/2")3.76825.12328048,6
SUB

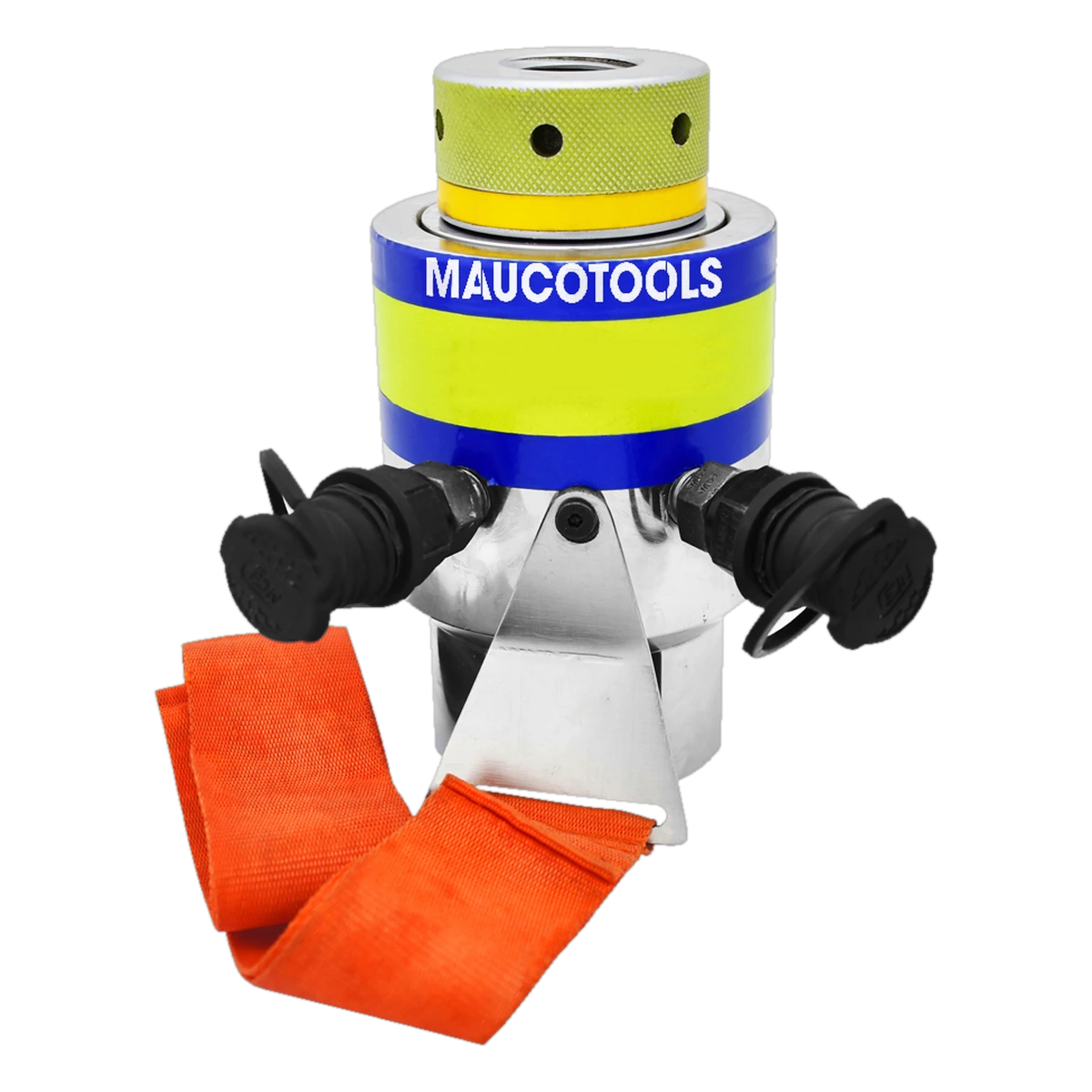

MT-SST — Subsea

Vollständig aus hochfestem Edelstahl für die korrosive Unterwasserumgebung: langer 25-mm-Hub mit fluoreszierenden Anzeigeringen, abnehmbare Haken und Gurt für das Handling unter Wasser, gerändelte rutschfeste Oberfläche und optionale Split Nut für minimale Taucherzeit. Acht Load Cells decken Stehbolzen von M20 bis M85 ab, auch an Flanschen mit hohem Druckrating (10K).

MT-SST — Subsea
ModellSchraubenbereichMaximallast (kN)Hydraulikfläche (mm²)Außen-Ø (mm)Gewicht (kg)*
MT-SST-100M20 (3/4" – 7/8")1881.256652,0
MT-SST-200M24 – M30 (1" – 1.1/8")3092.061864,0
MT-SST-300M33 – M36 (1.1/4" – 1.3/8")4823.215985,5
MT-SST-400M39 – M42 (1.1/2" – 1.5/8")7064.7101177,4
MT-SST-500M45 – M52 (1.3/4" – 2")1.0607.06513813,5
MT-SST-600M56 – M64 (2.1/4" – 2.1/2")1.55410.36216420,7
MT-SST-700M72 – M76 (2.3/4" – 3")1.95213.01119023,5
MT-SST-800M80 – M85 (3.1/4" – 3.1/2")2.39015.93521431,5
P

Pumpenaggregate & Zubehör 1.500 bar

Drei Antriebsarten für denselben Betriebsdruck von 1.500 bar: ein zweistufiges Elektroaggregat mit Kabelfernbedienung (5 m), ein Druckluftaggregat mit Übersetzung 1:350 im Edelstahlrahmen und eine 3-Liter-Handpumpe. Ergänzt wird das System durch 4-lagige Hochdruckschläuche (1.800 bar Betrieb, 4.500 bar Berstdruck, -30 bis +80 °C), Verteiler, Fittings und Schnellkupplungen: über die Doppelanschlüsse jeder Load Cell lässt sich eine beliebige Anzahl Spannzylinder in Reihe schalten.

ModellAntriebMax. DruckFörderleistung / TankGewicht (kg)
MT-TPE-1500230 V · 50 Hz · 0,7 kW1.500 bar3 / 0,7 l/min · 5 l42
MT-TPA-1500Air 5,1 bar · 1:350 · INOX1.500 bar— · 5 l22
MT-TPH-1500Hand1.500 bar— · 3 l12
Konfigurator

Welchen Spannzylinder brauchen Sie?

Baureihe, Bolzengröße und geforderte Vorspannung: wir berechnen Modell, Satz und Arbeitsdruck.

So arbeitet ein Spannzylinder

Der Mutterndreher wird über die Mutter gesetzt, Brücke und Load Cell stützen sich am Flansch ab und der Zuganker wird auf den Bolzenüberstand geschraubt — mit mindestens einem Durchmesser Eingriff. Der Hydraulikdruck dehnt die Schraube im elastischen Bereich; die Mutter wird drehmomentfrei beigedreht, und nach dem Druckablassen bleibt die Vorspannung im Bolzen. Über die doppelten Manifold-Anschlüsse jeder Load Cell lassen sich alle Flanschschrauben simultan anziehen, mit 100 % oder 50 % Werkzeugabdeckung.

Die integrierte Hubanzeige mit roter Überhub-Linie, die interne Sicherheitsentlastung bei Überhub und der schwimmende Kolben, der 2° Fluchtungsfehler ohne Lastverlust toleriert, machen den Zyklus sicher und wiederholbar. Die aufzubringende Last errechnet sich aus der geforderten Restvorspannung mal Relaxationsfaktor (≥1,1) — nie über 95 % der Streckgrenze des Bolzens.

4.754
kN Maximallast bei 1.500 bar
±2°
Schwimmender Kolben: toleriert Fluchtungsfehler ohne Lastverlust
MT-BT 1MT-BT 2MT-BT 3MT-BT 4

Den richtigen Spannzylinder auslegen

Nennen Sie uns Bolzendurchmesser und -werkstoff, geforderte Vorspannung und Flanschgeometrie: wir schlagen Baureihe, Größe, Adaptersätze und Aggregat vor.
