Fallstudie
Demontage der Laufwerksrahmen eines Volvo EC550 mit dem hydraulischen Drehmomentschlüssel MT-HTW-4500
Wie M Mackay Engineering Ltd im Vereinigten Königreich die Laufwerksrahmen eines Volvo EC550 demontiert hat – an M36-Schrauben mit 2.700 Nm und mit dem hydraulischen Drehmomentschlüssel MT-HTW-4500: kontrolliertes Drehmoment, ein Bediener, 4,2 kg Werkzeug.
Kunde
M Mackay Engineering Ltd (Vereinigtes Königreich)
Beteiligtes Fahrzeug
Raupenbagger Volvo EC550, 55-t-Klasse
Eingesetztes Werkzeug
Hydraulischer Drehmomentschlüssel MT-HTW-4500 – 1"-Vierkantantrieb, 441–4.511 Nm, 4,2 kg
Verbindung
M36-Schrauben, vorgeschriebenes Anzugsmoment 2.700 Nm
01 — Die Maschine
Volvo EC550, 55-t-Klasse
Der Einsatz betraf einen Raupenbagger Volvo EC550 von M Mackay Engineering Ltd im Vereinigten Königreich: die Schraubverbindung zwischen den Laufwerksrahmen und dem Mittelrahmen.
53,7–58 t
Einsatzgewicht
Volvo EC550E laut Hersteller: ein Raupenbagger der 55-t-Klasse.
M36
Schrauben der Verbindung
Schrauben mit großem Durchmesser, die die Laufwerksrahmen am Mittelrahmen halten.
2.700 Nm
Vorgeschriebenes Moment
Für diese Verbindung angegebener Wert.
02 — Die Herausforderung
Die Herausforderung
Bei großen Baggern wie dem Volvo EC550, einem Raupenbagger von rund 55 Tonnen, sind die Laufwerksrahmen mit Schrauben großen Durchmessers am Mittelrahmen befestigt. In diesem Fall waren es M36-Schrauben mit einem vorgeschriebenen Anzugsmoment von 2.700 Nm.
Der Handschlüssel
Bei diesen Werten braucht er einen sehr langen Hebel und viel Kraft, oft in unbequemen Positionen unter der Maschine.
Der Schlagschrauber
Er gibt keine Kontrolle über das aufgebrachte Drehmoment.
Die Demontage
Eine seit Langem angezogene Schraube kann mehr Drehmoment zum Lösen brauchen als beim Anziehen.
03 — Die Lösung
Die Maucotools-Lösung
Die Wahl fiel auf den MT-HTW-4500: ein hydraulischer Drehmomentschlüssel mit 1"-Vierkantantrieb aus der Serie MT-HTW. Das Drehmoment wird über den Druck des Hydraulikaggregats eingestellt, mit einer Wiederholgenauigkeit von ±3 %. Wie man das Modell nach dem Drehmoment auswählt, erklärt der Leitfaden hydraulischer Drehmomentschlüssel: das richtige Modell wählen.
Drehmomentbereich 441–4.511 Nm
Die geforderten 2.700 Nm liegen bei rund 60 % des Höchstmoments: Es bleibt Reserve, um auch festsitzende Schrauben zu lösen, ohne das Werkzeug an seiner Grenze zu betreiben.
4,2 kg Gewicht
Er ist das kleinste Modell der Serie MT-HTW, das diesen Wert erreicht: Der MT-HTW-1800 endet bei 1.795 Nm und würde nicht reichen, der MT-HTW-7500 wiegt doppelt so viel (8,4 kg).
04 — Vorgehensweise
Demontageablauf
Druck einstellen
Druck am Aggregat nach der Drehmoment-/Drucktabelle des MT-HTW-4500 eingestellt.
Stecknuss und Reaktion
1"-Stecknuss auf den Schraubenkopf, Reaktionsarm an einer festen Stelle des Rahmens abgestützt.
Schrauben lösen
Lösen der M36-Schrauben einzeln, mit derselben Einstellung für die ganze Verbindung.
Rahmen demontieren
Demontage der Laufwerksrahmen.
05 — Ergebnisse
Erzielte Ergebnisse
M36-Schrauben
2.700 Nm
Kontrolliertes Drehmoment, ohne improvisierte Hebel oder Schlagschrauber
Bediener
Nur einer
Mit einem 4,2-kg-Werkzeug
Drehmomentreserve
~60 %
Die geforderten 2.700 Nm gegenüber den maximal 4.511 Nm des MT-HTW-4500
Die M36-Schrauben wurden von einem einzigen Bediener mit einem 4,2-kg-Werkzeug bei kontrolliertem Drehmoment bearbeitet, ohne improvisierte Hebel oder Schlagschrauber.
06 — Vor Ort
Dokumentation vor Ort

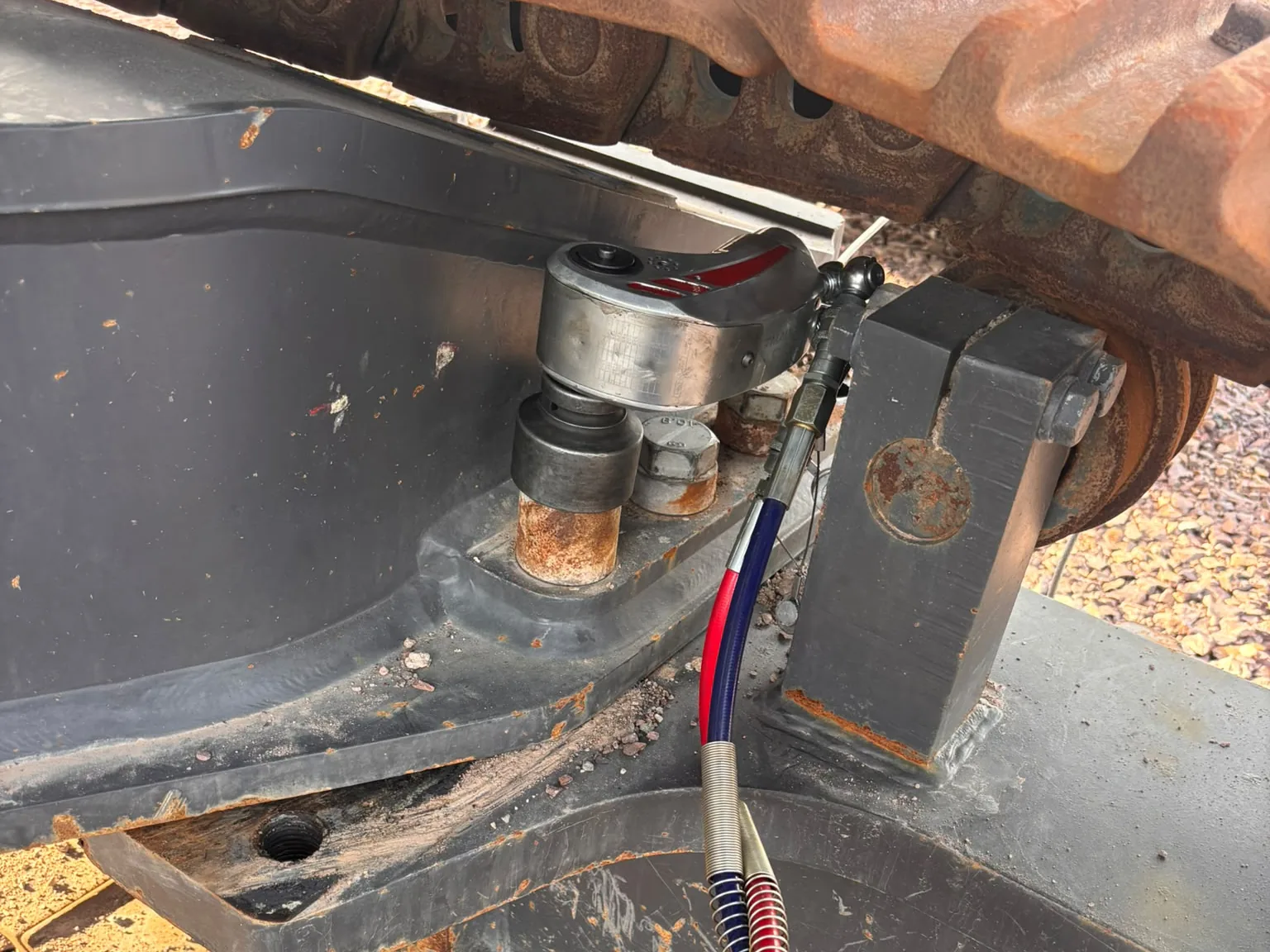

Der MT-HTW-4500 im Einsatz an einer M36-Schraube des Laufwerksrahmens des Volvo EC550. Foto: M Mackay Engineering Ltd.
Hinweis zum Drehmoment: 2.700 Nm ist das für diese Verbindung vorgeschriebene Anzugsmoment. Verwenden Sie für jede Anwendung stets die Werte und die Reihenfolge des Maschinenherstellers.
