Eine Split-Frame-Rohrtrennmaschine ist ein tragbares Werkzeug, das sich in zwei Hälften um das Rohr schließt und ein umlaufendes Schneidwerkzeug entlang des Außendurchmessers führt, um es kalt und vor Ort zu durchtrennen. „Clamshell“ und „Split-Frame“ bezeichnen das Spanngehäuse, „orbital“ die Werkzeugbewegung. Die Maucotools SFM ist alle drei zugleich.
Für Wartungsteams in Öl- und Gas-, Kraftwerks- und Prozessanlagen liegt der Wert in zwei dieser Wörter: kalt und vor Ort. Das Rohr verlässt die Leitung nie und keine Flamme berührt es — das beseitigt die Wärmeeinflusszone, die Heißarbeitserlaubnisse und die Nacharbeit nach dem Schnitt, die thermische Verfahren mit sich bringen.
Was „Split-Frame“, „Clamshell“ und „orbital“ wirklich bedeuten

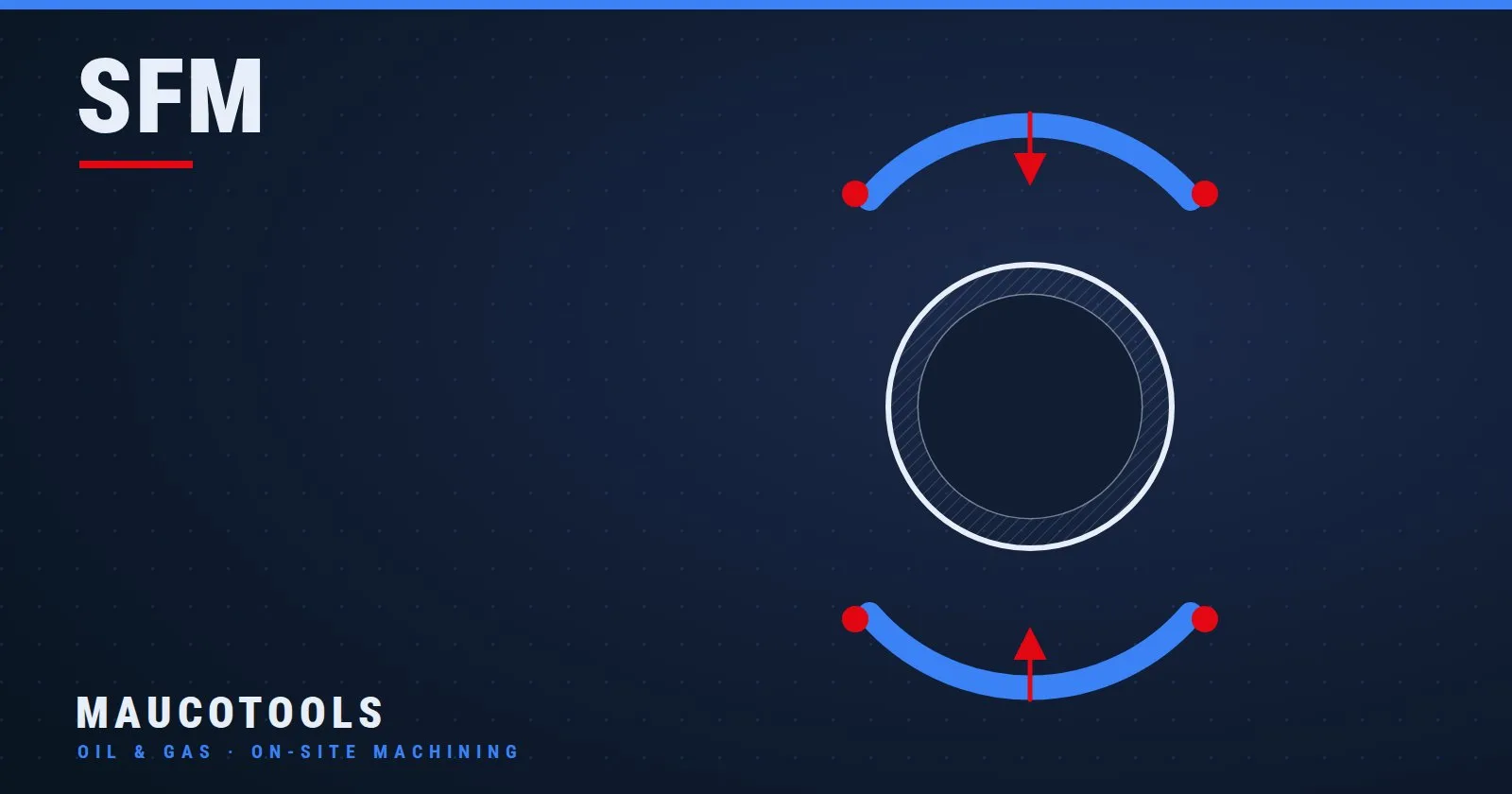

Die drei Begriffe beschreiben eine Maschinenklasse aus verschiedenen Blickwinkeln. Eine Split-Frame-Maschine — auch Clamshell genannt — hat ein zweiteiliges Gehäuse, das sich öffnet, ein verlegtes Rohr umschließt und wieder schließt, sodass sie sich montieren lässt, ohne über ein Rohrende gefädelt zu werden.
Orbital beschreibt, was dann geschieht: Ein Werkzeugring dreht sich um den Außendurchmesser des Rohrs und führt das Schneidwerkzeug über volle 360 Grad. Ein Clamshell-Rohrschneider und eine orbitale Rohrtrennmaschine sind also keine konkurrierenden Produkte, sondern zwei Sichtweisen auf dasselbe Werkzeug.
„Clamshell“ und „Split-Frame“ beantworten, wie die Maschine spannt, „orbital“ beantwortet, wie sie schneidet. Der orbitale Split-Frame-Schneider SFM von Maucotools ist alle drei zugleich.
So funktioniert der Split-Frame-Schneidmechanismus
Sobald die beiden Hälften das Rohr umspannen, stellt der umlaufende Ring beim Drehen ein Schneidwerkzeug in die Wand zu. Der Schnitt entsteht dadurch, dass ein einschneidiges Werkzeug Metall abträgt — ein Zerspanungsvorgang, kein Brennen. Maucotools stuft dies als Kaltschneiden ein: kein Verbrauch von Gas oder Trennscheiben und keine Wärmeeinflusszone an den fertigen Enden.

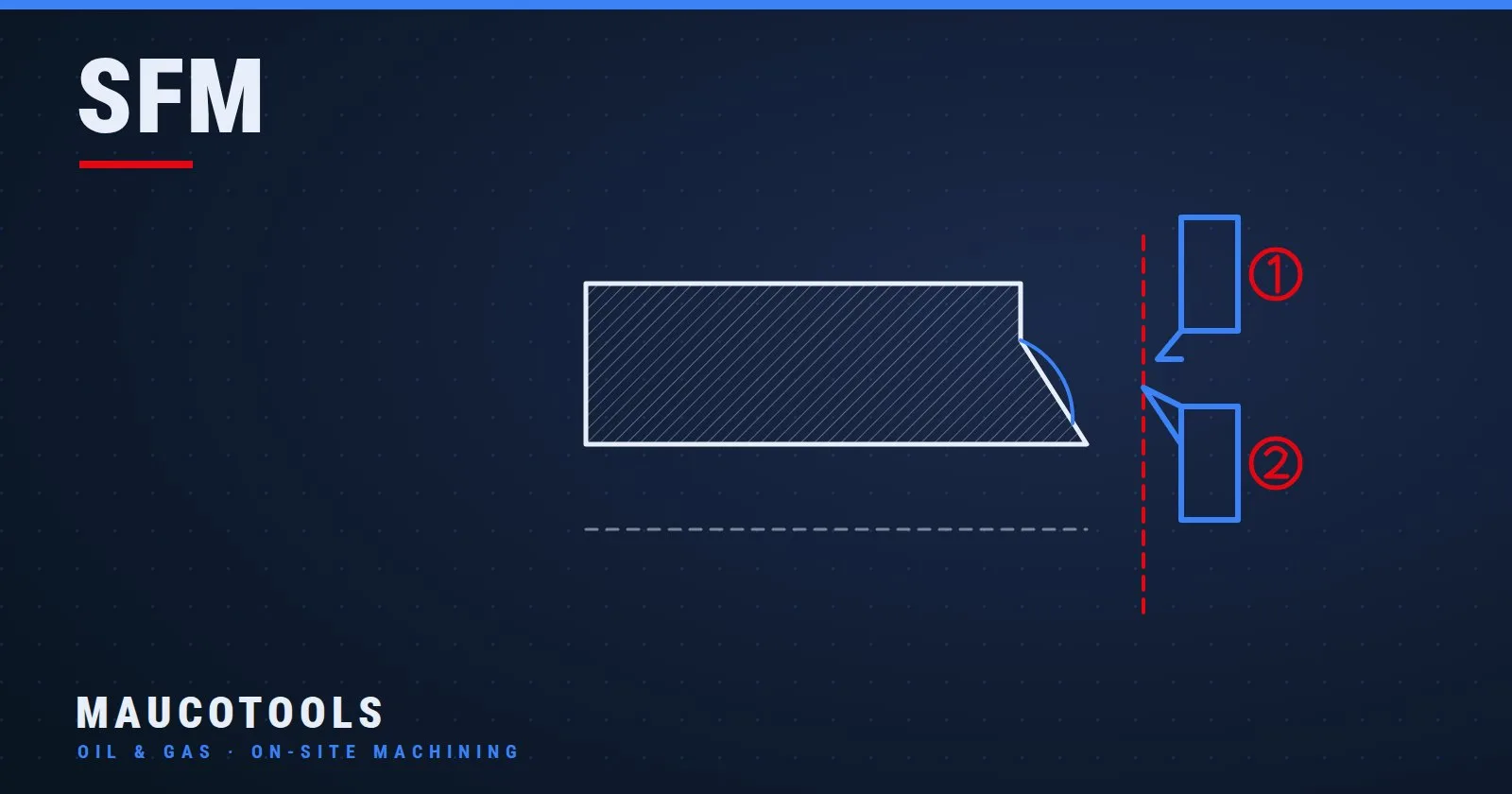

Da es sich um eine Werkzeugmaschine handelt, kann die SFM in einem Arbeitsgang schneiden und anfasen. Derselbe Durchlauf, der das Rohr durchtrennt, hinterlässt eine gleichmäßige, schweißfertige Fase, die nach der Geometrie der Röntgen-Schweißnorm vorbereitet ist. Mit einem Brenner oder einer Schleifmaschine ist diese Fase ein zweiter, von Hand ausgeführter Arbeitsgang.
Die Rahmen sind so gebaut, dass sie von Hand getragen und angeschlagen werden können. Das kleinste Modell, die SFM-26, hat ein Nettogewicht von 17,5 kg (38,5 lb) und ist für einen einzigen Bediener ausgelegt. Rahmen der mittleren Baugröße sind schwerer — etwa 24 kg bei der SFM-612 und 38 kg bei der SFM-1218 — bleiben aber im tragbaren, vor Ort einsetzbaren Bereich.
Split-Frame im Vergleich zu Handschneidern und thermischem Schneiden
Der Grund, warum Anlagen zu einer Split-Frame-Maschine statt zu einem schnelleren Handwerkzeug greifen, lässt sich auf drei Punkte zurückführen: Durchmesser, Endenqualität und Wärme.
Gegenüber Hand- und Kettenrohrschneidern
Rollenschneider, Kettenschneider und Trennschleifer sind bei kleinen, dünnwandigen Rohren schnell, stoßen bei Anlagenarbeiten aber an Grenzen:
- Durchmesser: Ein Rollen- oder Kettenwerkzeug ist längst am Kapazitätsende, bevor großkalibrige Rohre erreicht sind.
- Endenqualität: Sie hinterlassen ein abgetrenntes Ende, keine bearbeitete Fase, sodass ein separater Anfas-Schritt folgt.
- Gleichmäßigkeit: Die Schnittqualität hängt von der Hand des Bedieners ab, nicht von einer festen, rotierenden Werkzeugbahn.
Gegenüber Brennschneiden und Trennschleifen
Autogenbrenner und Trennscheiben sind schnell, schneiden aber heiß:
- Wärme: Eine Flamme erzeugt eine Wärmeeinflusszone, die vor dem Schweißen eine Bearbeitung oder ein erneutes Anfasen erzwingen kann.
- Verbrauchsmaterial und Erlaubnisse: Gas und Scheiben werden bei jedem Schnitt verbraucht, und Heißarbeiten erfordern Brandwache und Erlaubnisscheine.
- Kalte Alternative: Die SFM trägt Metall mechanisch ab, sodass es weder eine Wärmeeinflusszone noch einen Verbrauch von Gas oder Trennscheiben gibt.
Eine Maucotools SFM nach dem Außendurchmesser auslegen
Die SFM-Baureihe ist nach Rohr-Außendurchmesser gegliedert, daher beginnt die Auslegung mit dem Außendurchmesser, den Sie schneiden müssen. Sechs Rahmen decken 2" bis 60" ab:
- SFM-26 — Außendurchmesser 2"–6" (Spannbereich 50,8–152,4 mm), etwa 34–37 rpm, 17,5 kg (38,5 lb).
- SFM-612 — Außendurchmesser 6"–12", etwa 24 kg.
- SFM-1218 — Außendurchmesser 12"–18", etwa 38 kg.
- SFM-1824 — Außendurchmesser 18"–24", etwa 48 kg.
- SFM-2432 — Außendurchmesser 24"–32".
- SFM-4860 — Außendurchmesser 48"–60".

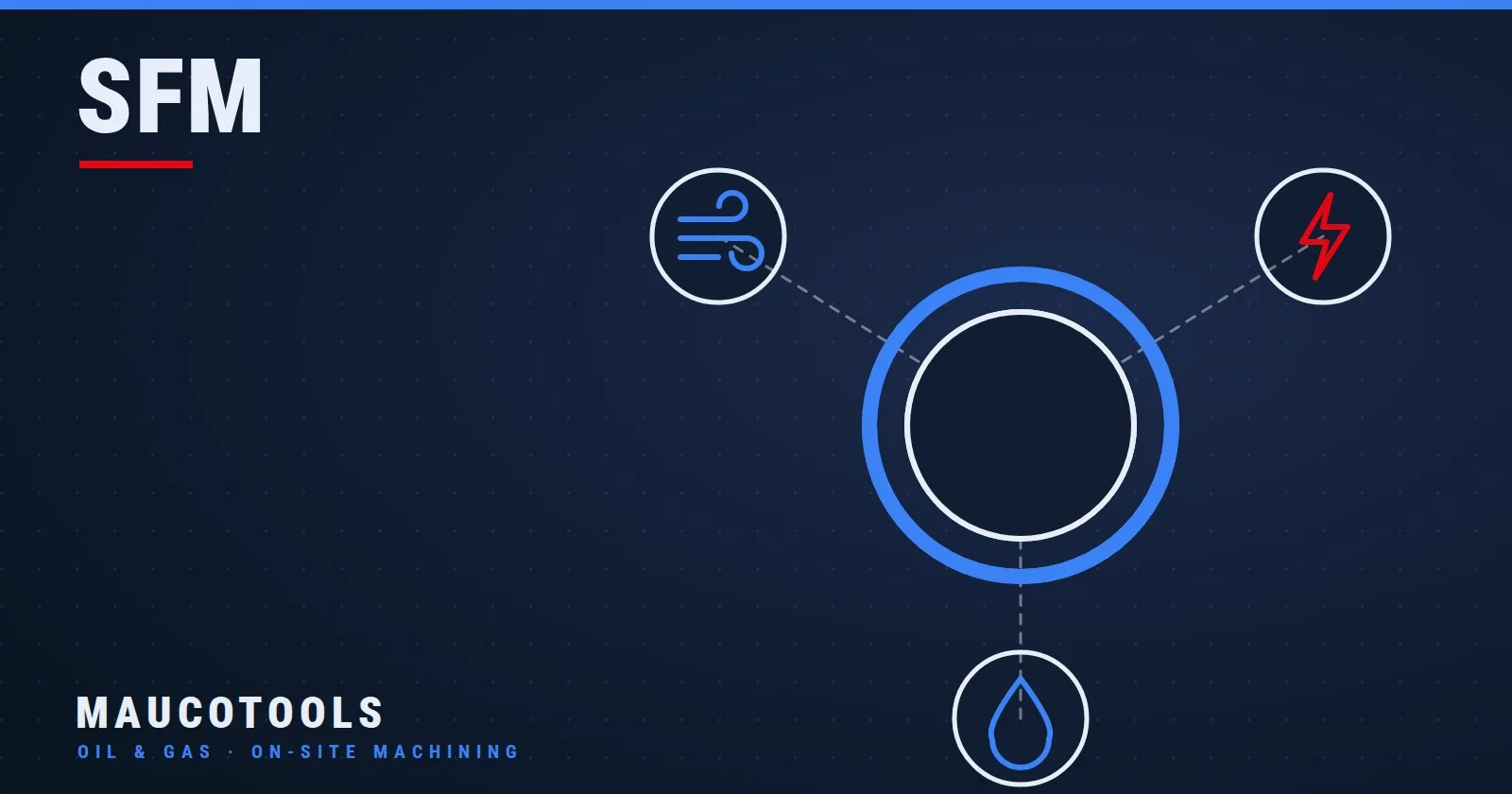

Jeder Rahmen ist in drei Antriebsvarianten erhältlich, sodass die Maschine zur vor Ort verfügbaren Energie passt: pneumatisch, elektrisch oder hydraulisch. Bei der SFM-26 sind das ein pneumatischer Antrieb mit 4 HP, ein elektrischer mit 1,5 kW oder ein hydraulischer mit 5 HP — die SFM ist eine angetriebene Maschine, kein manueller Ratschen-Rohrschneider.
Um Rahmen, Antrieb und Außendurchmesser auf Ihre Leitung abzustimmen, führt der Online-Konfigurator durch die Optionen.
Für Arbeiten über das Trennen hinaus — das Wiederherstellen einer verschlissenen Bohrung oder eines Lagersitzes vor Ort — bohren und schweißreparieren die Dual System Bohrwerke von Maucotools in situ; für die Endenbearbeitung an bereits geschnittenen Rohren übernehmen die PBM Rohranfasmaschinen allein die Fase.
Häufige Fragen
Ist ein Clamshell-Rohrschneider dasselbe wie eine orbitale Rohrtrennmaschine?
Ja. Sie beschreiben dieselbe Maschine. „Clamshell“ und „Split-Frame“ beziehen sich auf das zweiteilige Gehäuse, das sich um das Rohr spannt, „orbital“ bezieht sich auf den Werkzeugring, der um den Außendurchmesser umläuft. Die Maucotools SFM ist eine Clamshell-/Split-Frame-Maschine, die orbital schneidet.
Vermeidet Split-Frame-Schneiden wirklich eine Wärmeeinflusszone?
Ja. Eine Split-Frame-Maschine trägt Metall mit einem einschneidigen Werkzeug ab, statt es zu schmelzen, es ist also ein Kaltschneidverfahren. Es gibt keine Flamme und keine Wärmeeinflusszone, weshalb die Enden schweißfertig sind, ohne die Nacharbeit, die ein Brennschnitt oft erfordert.
Kann eine Maschine das Rohr sowohl schneiden als auch anfasen?
Ja. Die SFM führt Schneiden und Anfasen in einem Arbeitsgang aus. Derselbe orbitale Durchlauf, der das Rohr durchtrennt, hinterlässt eine gleichmäßige, schweißfertige Fase, die nach der Geometrie der Röntgen-Schweißnorm vorbereitet ist, und macht den separaten Anfas-Schritt überflüssig.
Welche Rohrgrößen bewältigt die Maucotools SFM?
Die Baureihe deckt Außendurchmesser von 2" bis 60" über sechs Rahmen ab, von der SFM-26 (2"–6") bis zur SFM-4860 (48"–60"). Jeder Rahmen ist mit pneumatischem, elektrischem oder hydraulischem Antrieb erhältlich.
Muss man das Rohr zum Einsatz aus der Leitung nehmen?

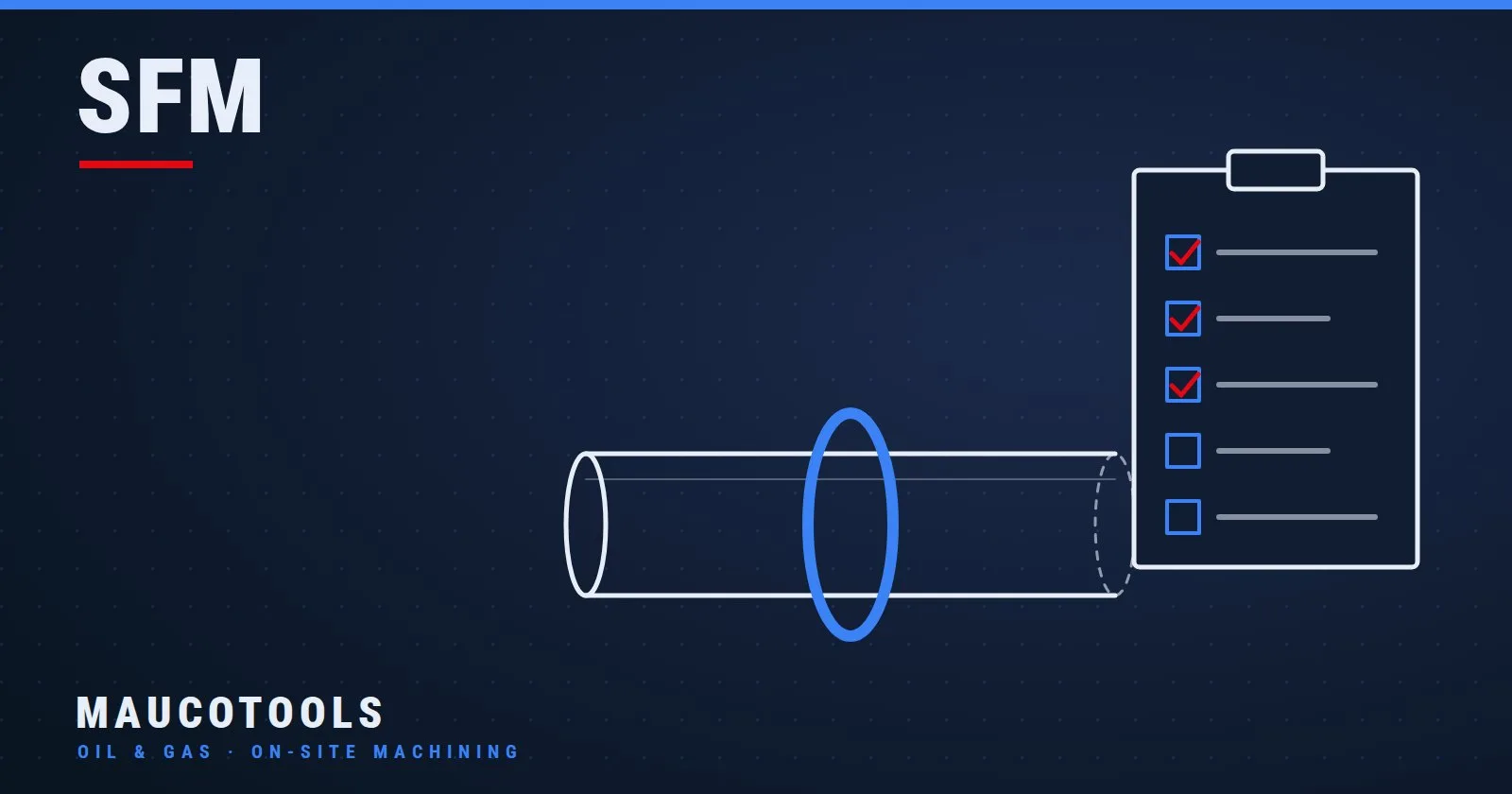

Nein. Die Maschine spannt sich um das Rohr, wo es liegt, und bearbeitet es vor Ort. Nichts wird entfernt, transportiert oder in eine Werkstatt geschickt, und es gibt keine Flamme — genau der Sinn eines In-situ-Split-Frame-Werkzeugs in einer laufenden Anlage.
Split-Frame, Clamshell und orbital sind drei Bezeichnungen für eine Idee: eine Maschine um ein Rohr spannen und es kalt, vor Ort und mit schweißfertigem Ende schneiden. Für die Anlagenwartung bedeutet das keine ausgebauten Rohrstücke, keine Heißarbeitserlaubnis und keine Wärmeeinflusszone, die wieder herausgearbeitet werden muss.
Um abzuwägen, was ein Schneiden-und-Anfasen-in-einem gegenüber Ihrem aktuellen Verfahren einspart, rechnen Sie es im ROI-Rechner durch. Sperren Sie die Leitung wie immer ab, machen Sie sie drucklos und befolgen Sie vor jedem In-situ-Schnitt die Herstelleranweisungen.
