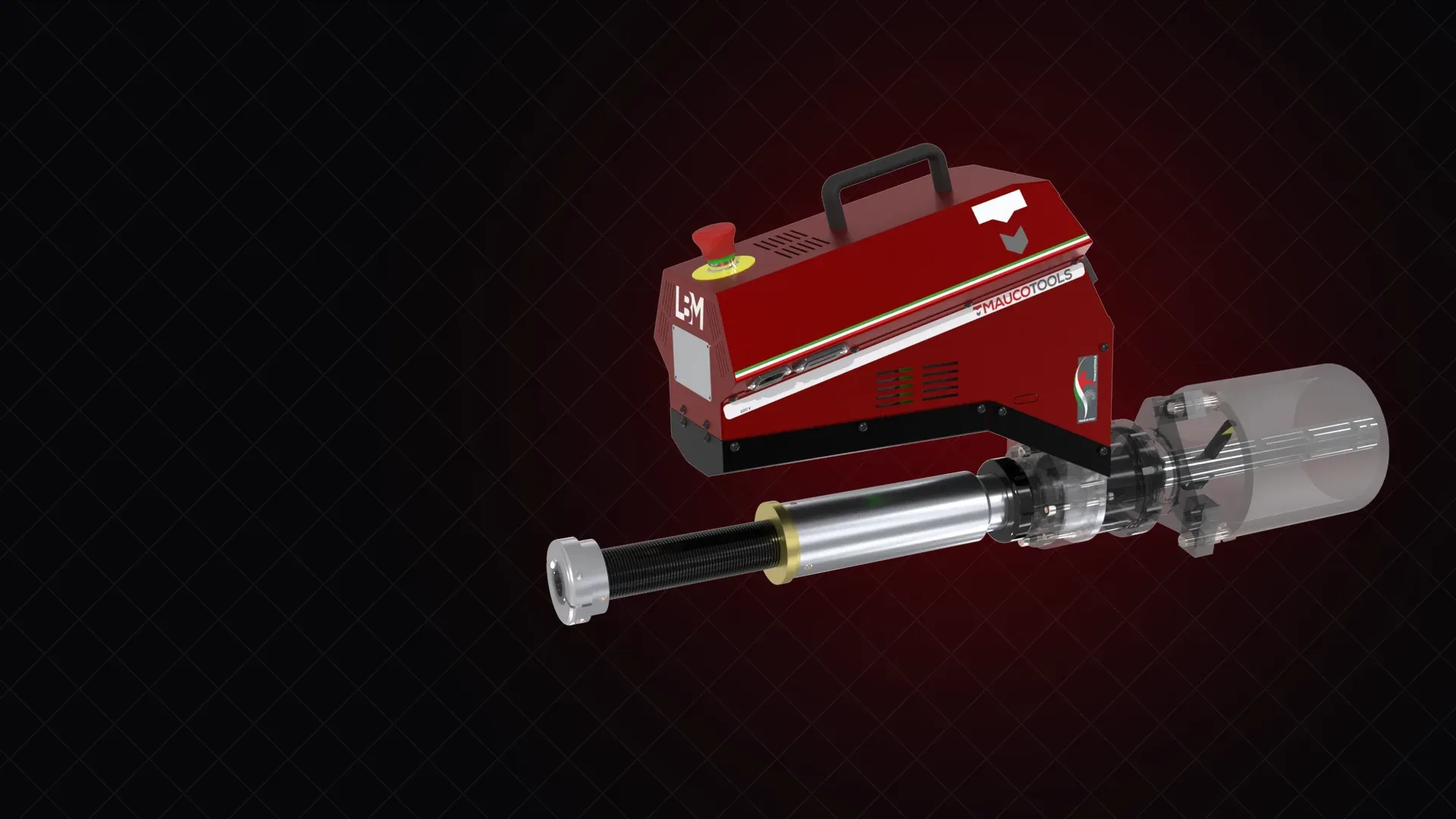

Il Kit di filettatura TK trasforma una barenatrice portatile Maucotools in una macchina per filettare: esegue filettature interne direttamente in opera — ed esterne, aggiungendo i portautensili dedicati — con passi standard da 1,5 a 3 mm e diametro minimo di 45 mm. Si monta sulle barenatrici a barra portautensili Ø40 mm: LBM250, LBM400, LBM600, OB200, OB400 e START160.
In campo la sequenza è quasi sempre la stessa: riporto di saldatura sulla sede usurata, alesatura a quota, e poi serve un filetto. Sedi filettate su carpenteria, prigionieri, tiranti, attacchi su corpi valvola. Fino a ieri quel passaggio richiedeva un secondo attrezzo, oppure il rientro del pezzo in officina.
Che cos'è il Kit di filettatura TK
Il Kit TK è un accessorio a passo variabile che consente alla barenatrice portatile di eseguire maschiatura e filettature interne sul componente già montato, senza smontarlo. Con i portautensili dedicati la stessa configurazione lavora anche filetti esterni.
Non è un adattatore generico: è un gruppo completo di matrici, utensili e regolazioni, dimensionato sulla barra portautensili da Ø40 mm della gamma.
I dati essenziali:
- Ø barre portautensili: 40 mm (1.57")
- Passi filettatura standard: 1,5 · 2 · 2,5 · 3 mm
- Ø filettatura minimo: 45 mm (1.77")
- Peso totale lordo: circa 8 kg
I quattro passi standard coprono la gran parte delle sedi filettate che si incontrano in manutenzione. Per le altre il kit è personalizzabile su richiesta: i passi si definiscono in fase d'ordine, sul filetto da rifare. Specifiche e composizione sono sulla scheda del Kit TK.
Un punto da chiarire subito, perché genera aspettative sbagliate: il diametro minimo di 45 mm è una caratteristica del kit, non della macchina. Una LBM250 continua a barenare da Ø22 mm, ma con il TK non filetta sotto i 45 mm.
Riporto, alesatura, filetto: il passaggio che restava fuori
Il valore del kit non sta nella filettatura in sé — quella la esegue qualunque officina attrezzata. Sta in dove viene eseguita.
Con la tecnologia Dual System la stessa macchina ricarica in saldatura la sede usurata e la alesa a quota nominale, senza spostare il componente e senza rifare l'allineamento tra le due fasi. Il metodo è descritto passo per passo nella guida al riporto di saldatura su sedi usurate.
Restava però un'interruzione nel ciclo. Quando l'intervento si chiudeva con una sede filettata, o si smontava tutto e il pezzo prendeva la strada dell'officina, oppure arrivava una seconda macchina con un posizionamento da ritrovare a mano.
Con il Kit TK quella fase resta sul componente: la barenatrice è già centrata sul foro appena lavorato, e da quel riferimento parte il filetto.
È anche una questione di utensili. Un maschio impegnato su una superficie tenace con un allineamento approssimativo si rompe, e si rompe dentro il foro.
L'allineamento perfetto rispetto al foro appena barenato previene la rottura degli utensili anche sui materiali più duri: il filetto nasce sullo stesso asse che ha generato il foro, non su un asse ritrovato a occhio.
Cosa c'è nella cassa
Il kit è composto da 13 voci a distinta, per un peso totale lordo di circa 8 kg:
- 1× blocco porta barra
- 1× matrice maschio e 1× matrice femmina per ciascuno dei quattro passi (1,5 · 2 · 2,5 · 3 mm)
- 1× camicia
- 1× ghiera di regolazione utensile da 16 mm
- 3× utensili per filettatura, lunghezze L = 40, 60 e 100 mm
- 3× inserti per filettatura
Otto chili si portano in una mano. È la differenza fra "lo carichiamo la prossima volta" e "è già sul furgone": il kit viaggia con la macchina senza incidere sul carico e resta disponibile anche quando la filettatura non era stata messa a preventivo.
Su quali barenatrici si monta
Il Kit TK è compatibile con le barenatrici portatili Maucotools che montano la barra portautensili da Ø40 mm:
- LBM250 DUAL SYSTEM — barenatura Ø22–250 mm, 1,8 kW, barre portautensili da 20 e 40 mm
- LBM400 DUAL SYSTEM — Ø42–400 mm, 1,8 kW, barra da 40 mm
- LBM600 DUAL SYSTEM — Ø42–600 mm, 1,8 kW, barre da 40 e 60 mm
- OB200 — Ø22–200 mm e OB400 — Ø42–400 mm
- START160 — Ø22–160 mm
Un solo kit copre l'intera gamma a barra Ø40. Chi ha in officina una LBM400 e una LBM250 non compra due accessori e non deve verificare ogni volta quale attrezzatura è abbinata a quale macchina: si sposta il TK da una barra all'altra, con il cambio allestimento che questo comporta e nulla di più.
Le esclusioni, per chiarezza: LBM600X e LBM800X non rientrano in questa lista. Lavorano con barra portautensili da 60 mm, fuori dalla portata del Kit TK.
Se stai valutando quale macchina della gamma copre i diametri del tuo parco, il configuratore incrocia campo di lavoro, motorizzazione e kit e restituisce una configurazione completa in pochi passaggi.
Dove serve un filetto fatto in opera
Le situazioni ricorrenti sono poche e sempre le stesse, in settori diversi:
- Movimento terra: attacchi filettati su bracci e telai di escavatori, sedi di viti su piastre e supporti che non si staccano dal mezzo
- Idroelettrico: prigionieri su coperchi e flange di turbine, dove la centrale resta ferma finché il gruppo non è richiuso
- Oil & Gas: sedi filettate su corpi valvola, attacchi su skid e strutture di processo
- Carpenteria pesante: tiranti, sedi di prigionieri e attacchi filettati su strutture saldate in opera
La filettatura esterna copre l'altra metà dei casi: steli, perni e codoli il cui filetto è stato rovinato dal serraggio o dalla corrosione e che, ricaricati in saldatura, vanno rifilettati a misura. Sul TK si esegue aggiungendo i portautensili dedicati: la macchina e il kit restano gli stessi, cambia l'attrezzatura in punta.
Il denominatore comune è sempre quello: il componente è troppo grande, troppo integrato o troppo scomodo da smontare, e il filetto è l'ultimo dettaglio che tiene fermo tutto il resto. Chi arriva da zero e vuole capire come si sceglie una portatile per diametro e settore trova i criteri nella guida alla barenatura meccanica.
Domande frequenti sul Kit di filettatura TK
Quali passi di filettatura esegue il Kit TK?
I passi standard sono 1,5 · 2 · 2,5 · 3 mm, con una matrice maschio e una matrice femmina per ciascun passo. Essendo un kit a passo variabile, altri passi sono personalizzabili su richiesta e si definiscono in fase d'ordine.
Qual è il diametro minimo di filettatura?
45 mm (1.77"). È un limite del kit, non della barenatrice: una macchina che alesa da Ø22 mm continua a farlo, ma con il Kit TK non scende sotto i 45 mm di diametro filettato.
Il Kit TK esegue anche filettature esterne?
Sì, con l'aggiunta dei portautensili dedicati. Nella composizione standard il TK è attrezzato per la maschiatura e le filettature interne; abbinando i portautensili specifici la stessa barenatrice lavora anche filetti esterni. Per la configurazione adatta al pezzo il riferimento è il reparto tecnico Maucotools.
Si può usare sulla LBM600X o sulla LBM800X?
No. Il Kit TK è dimensionato sulla barra portautensili da Ø40 mm e si monta su LBM250, LBM400, LBM600, OB200, OB400 e START160. LBM600X e LBM800X lavorano con barra da 60 mm: per esigenze di filettatura su questi modelli il riferimento è il reparto tecnico Maucotools.
Il Kit TK non cambia il modo di lavorare di chi usa una barenatrice portatile Maucotools: lo completa. La sequenza riporto, alesatura e filettatura si chiude sul posto, con la stessa macchina e lo stesso centraggio, e il componente non lascia l'impianto.
Composizione, compatibilità e scheda tecnica sono sulla pagina del Kit di filettatura TK; per i passi fuori standard e le configurazioni su misura risponde il reparto tecnico Maucotools.
Come per ogni lavorazione in situ, riporto di saldatura e filettatura vanno eseguiti seguendo le istruzioni del costruttore e le norme di sicurezza del sito.
