FRESATRICE LINEARE MODULARE · SWITCH SYSTEM
LMM
La LMM porta fresatura, spianatura e foratura direttamente sul pezzo, in officina o in cantiere. La testa di fresatura scorre su una rotaia modulare con guide a ricircolo di sfere e cremagliera di precisione: ogni modulo aggiunge 1000 mm di corsa, fino a 4550 mm utili con cinque moduli.
Nata sulla piattaforma Switch System, la LMM condivide testa, braccio e quadro di comando con la fresatrice orbitale RMM: con un solo Kit di Conversione la stessa macchina lavora flange e sedi circolari. Con il CNC Kit diventa a controllo numerico.
1000
mm / mod.
4550
mm X max
±20
µm
875
mm/min
Video
Guardala in azione
Caratteristiche
Cosa la rende diversa
Rotaia modulare
Moduli da 1000 mm uniti da elementi di giunzione e 12 viti M16: la corsa X passa da 550 mm con un modulo a 4550 mm con cinque. Allineamento dei binari verificato al comparatore.
Testa di fresatura su misura
Il motomandrino viene scelto sulle lavorazioni del cliente: fresatura, spianatura, foratura e maschiatura, con potenza e campo di giri adeguati al materiale. Orientabile di 90° in ogni direzione con le staffe opzionali.
Tre assi, comando semplice
Asse X motorizzato con motoriduttore e cremagliera, comandato da pulsantiera remota con potenziometro e inversione; assi Y e Z a volantino. Finecorsa di sicurezza sull’asse X.
Precisione da macchina fissa
Guide lineari a ricircolo di sfere e cremagliera di precisione: ripetibilità ±20 µm sull’asse X e gioco inferiore a 3,2 µm.
Rigidezza dal pezzo
La rotaia si fissa al pezzo o a una struttura adiacente con barre M16 (8 fori per modulo) e si livella con grani dedicati: macchina e pezzo diventano un corpo unico durante l’asportazione.
Elettrica o idraulica
Disponibile con azionamenti elettrici o idraulici, per ambienti dove l’alimentazione elettrica non è disponibile o non è ammessa.
Piattaforma Switch System
Kit di Conversione orbitale e CNC Kit: la stessa macchina cresce con il lavoro, senza cambiare testa, braccio o quadro.
Precisione
Precisione da macchina fissa, sul pezzo
±20 µm
Ripetibilità asse X
< 3,2 µm
Gioco (backlash)
875 mm/min
Velocità max asse X
Modularità
La rotaia si allunga con il pezzo
Ogni modulo da 1000 mm si unisce al precedente con elementi di giunzione e viti M16; i binari vengono allineati al comparatore. Si parte da un modulo e si aggiungono gli altri quando il lavoro lo richiede, senza modifiche alla macchina.
| Moduli | Lunghezza rotaia | Corsa asse X |
|---|---|---|
| 1 | 1000 mm | 550 mm |
| 2 | 2000 mm | 1550 mm |
| 3 | 3000 mm | 2550 mm |
| 4 | 4000 mm | 3550 mm |
| 5 | 5000 mm | 4550 mm |
Corsa utile con braccio e testa montati. Configurazioni oltre 5 moduli su richiesta.

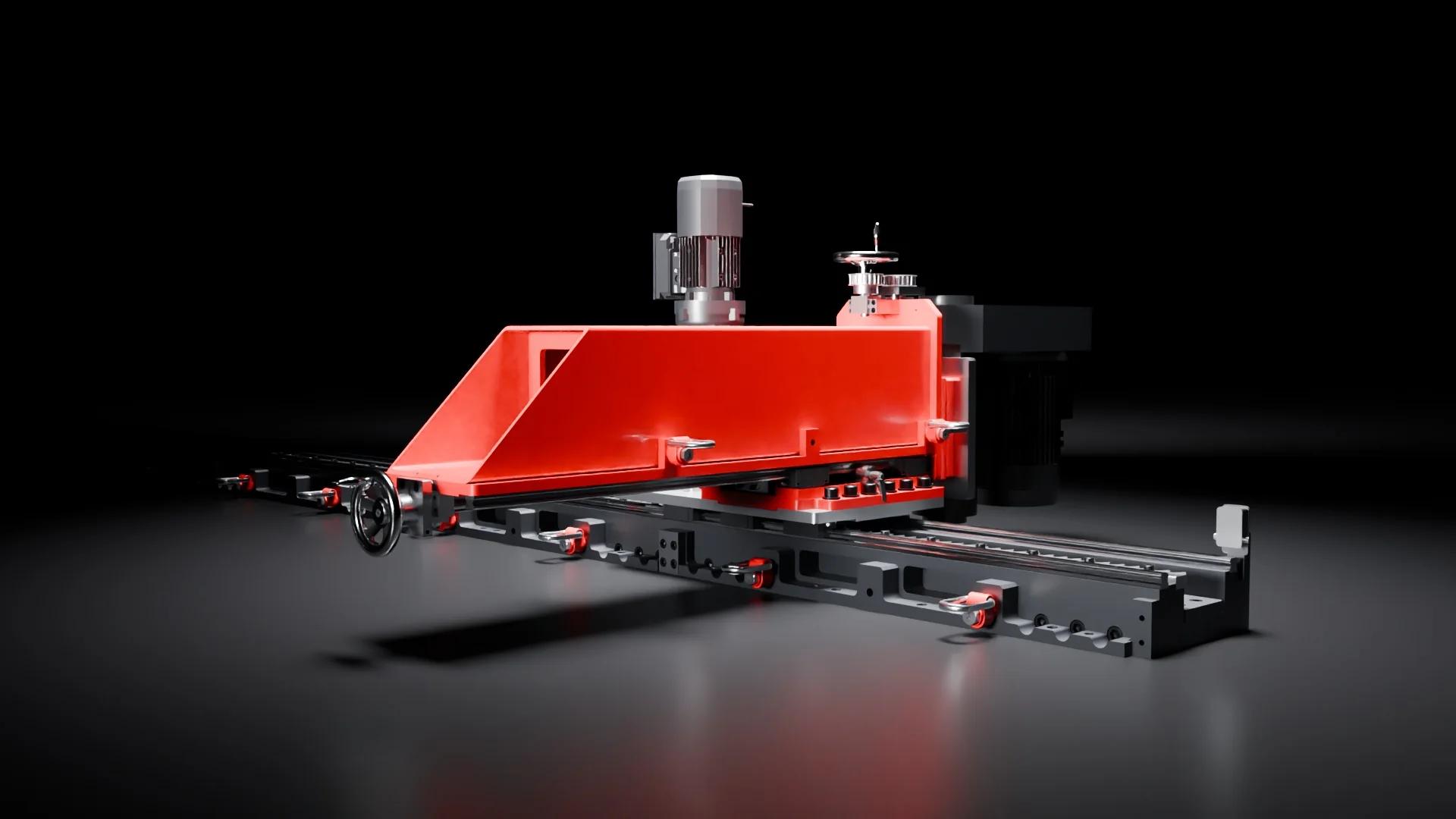

- 1Modulo rotaia asse X
- 2Gruppo lineare asse X
- 3Testa di fresatura
- 4Gruppo lineare asse Y
- 5Motoriduttore asse X
- 6Braccio di fresatura
- 7Comando manuale asse Y
- 8Gruppo lineare asse Z
- 9Comando manuale asse Z
- 10Motore testa di fresatura
Come si configura
Quattro scelte, una macchina su misura
- 01
Misura la corsa che ti serve
La corsa utile sull’asse X è la lunghezza della rotaia meno 450 mm: un modulo dà 550 mm, cinque moduli 4550 mm. Si parte dai moduli necessari oggi e si aggiungono gli altri quando serve.
- 02
Definisci la lavorazione
Fresatura, spianatura, foratura o maschiatura, su quale materiale e con quale utensile: su questi dati dimensioniamo il motomandrino della testa.
- 03
Scegli l’azionamento
Elettrico dove c’è rete, idraulico dove l’alimentazione elettrica non è ammessa, CNC Kit per cicli ripetibili e profili programmati.
- 04
Verifica il fissaggio
Ogni modulo si fissa al pezzo o a un telaio con 8 fori Ø 17,5 mm (viti M16). Mandaci un disegno o una foto: ti indichiamo come staffare la rotaia.
Configurazioni
Una macchina, molte geometrie
Lineare su rotaia
La configurazione base: rotaia fissata lungo il pezzo, testa che scorre sull’asse X. Per guide, piani, cordoni e sequenze di fori o asole in linea.
A portale (gantry)
Due rotaie parallele e una traversa: la testa copre un’area invece di una linea. Per spianature di piani larghi, basamenti e piastre.
A perimetro
Le rotaie chiudono un perimetro attorno al pezzo: la macchina lavora come un centro di lavoro portatile costruito attorno al componente, senza spostarlo.
Verticale e inclinata
Con le staffe di orientamento la testa ruota di 90° in ogni direzione: pareti verticali, superfici inclinate, lavorazioni dal basso.

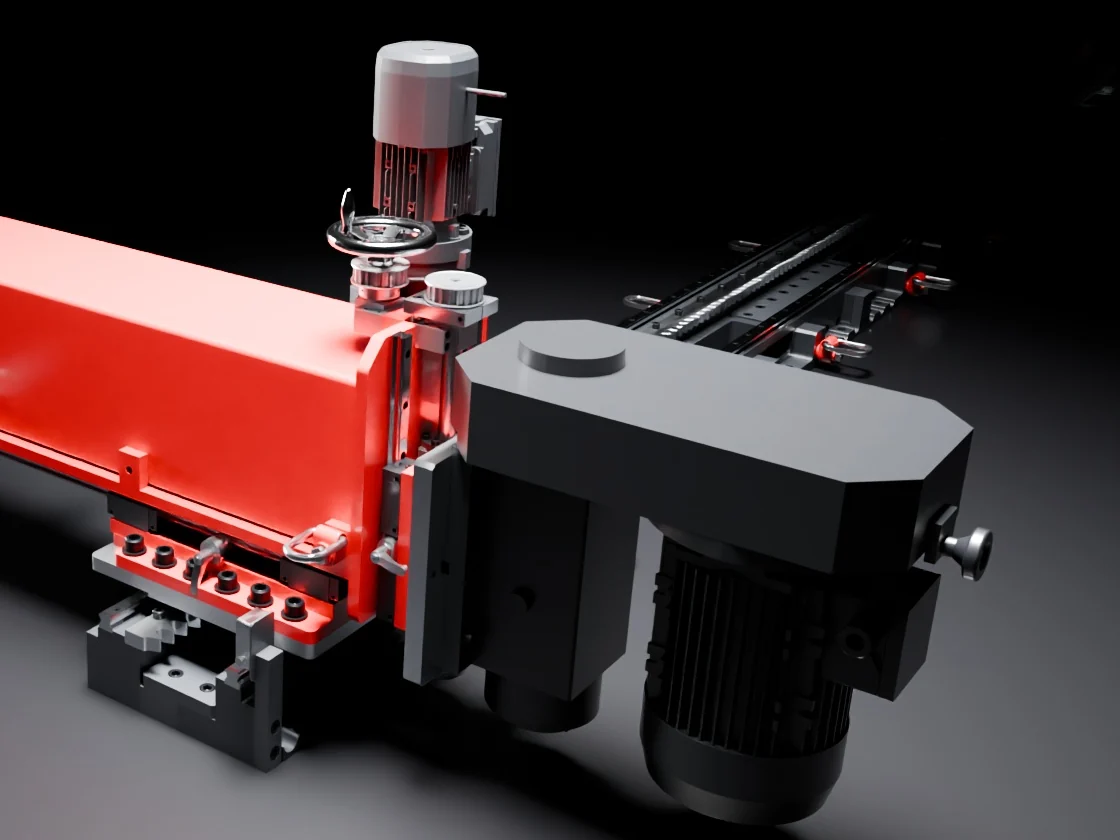

Testa di fresatura
Testa di fresatura dimensionata sull’applicazione
Non esiste un motore unico per tutte le lavorazioni: la testa monta il motomandrino più adatto al materiale, all’utensile e al ciclo del cliente. Il braccio con assi Y (500 mm) e Z (120 mm) a volantino resta lo stesso, e con le staffe opzionali la testa si orienta di 90° in ogni direzione.
Azionamenti
Elettrica, idraulica o CNC
La meccanica è la stessa in tutte le versioni: cambia come si muovono gli assi e la testa. Si sceglie in base all’energia disponibile sul posto e al tipo di lavoro.

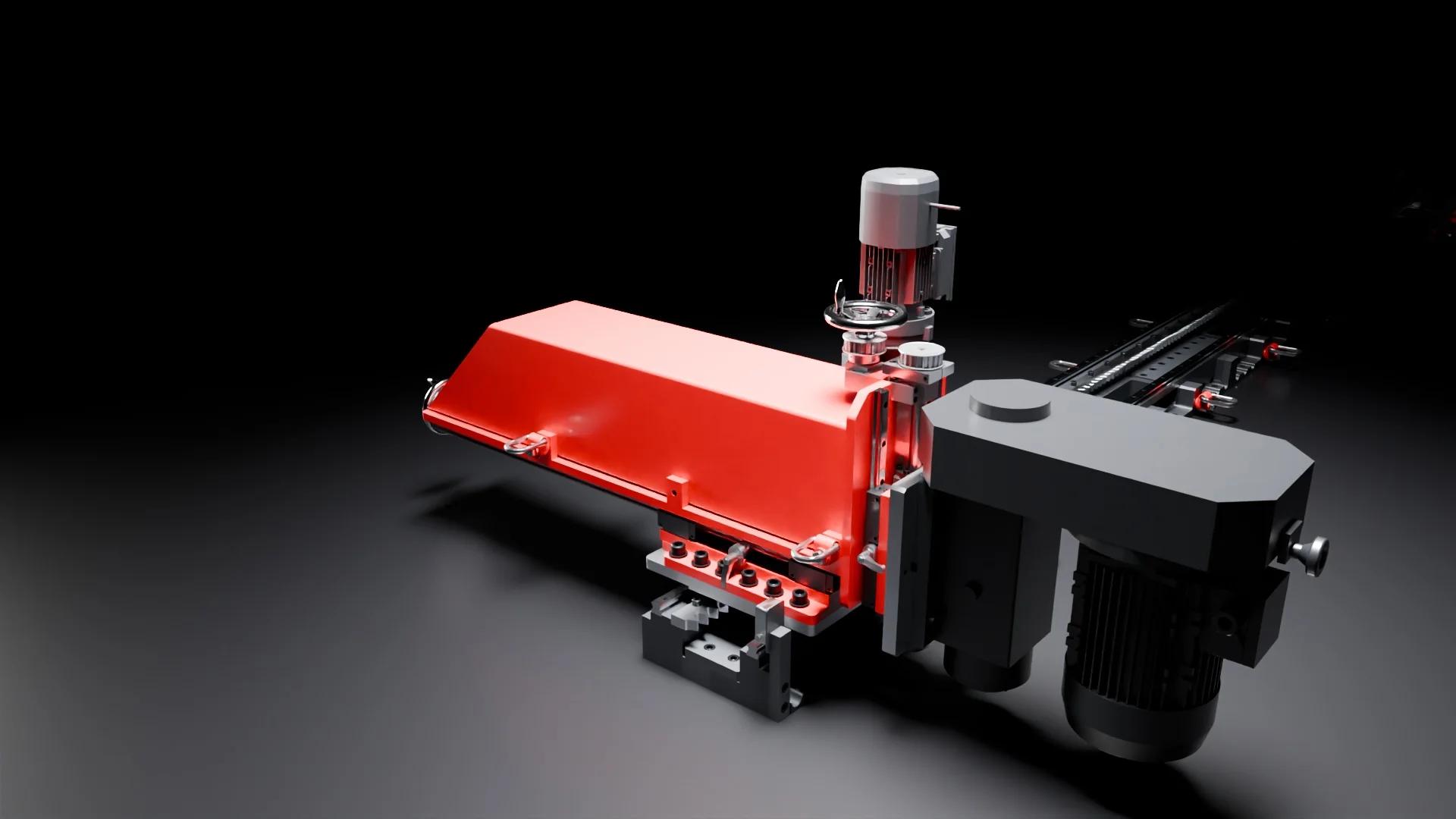

Elettrica
Motoriduttore elettrico sull’asse X, fino a 875 mm/min, e motomandrino elettrico. Quadro con pulsantiera remota, potenziometro e inversione: è la configurazione più diffusa, in officina e in cantiere dove c’è rete.

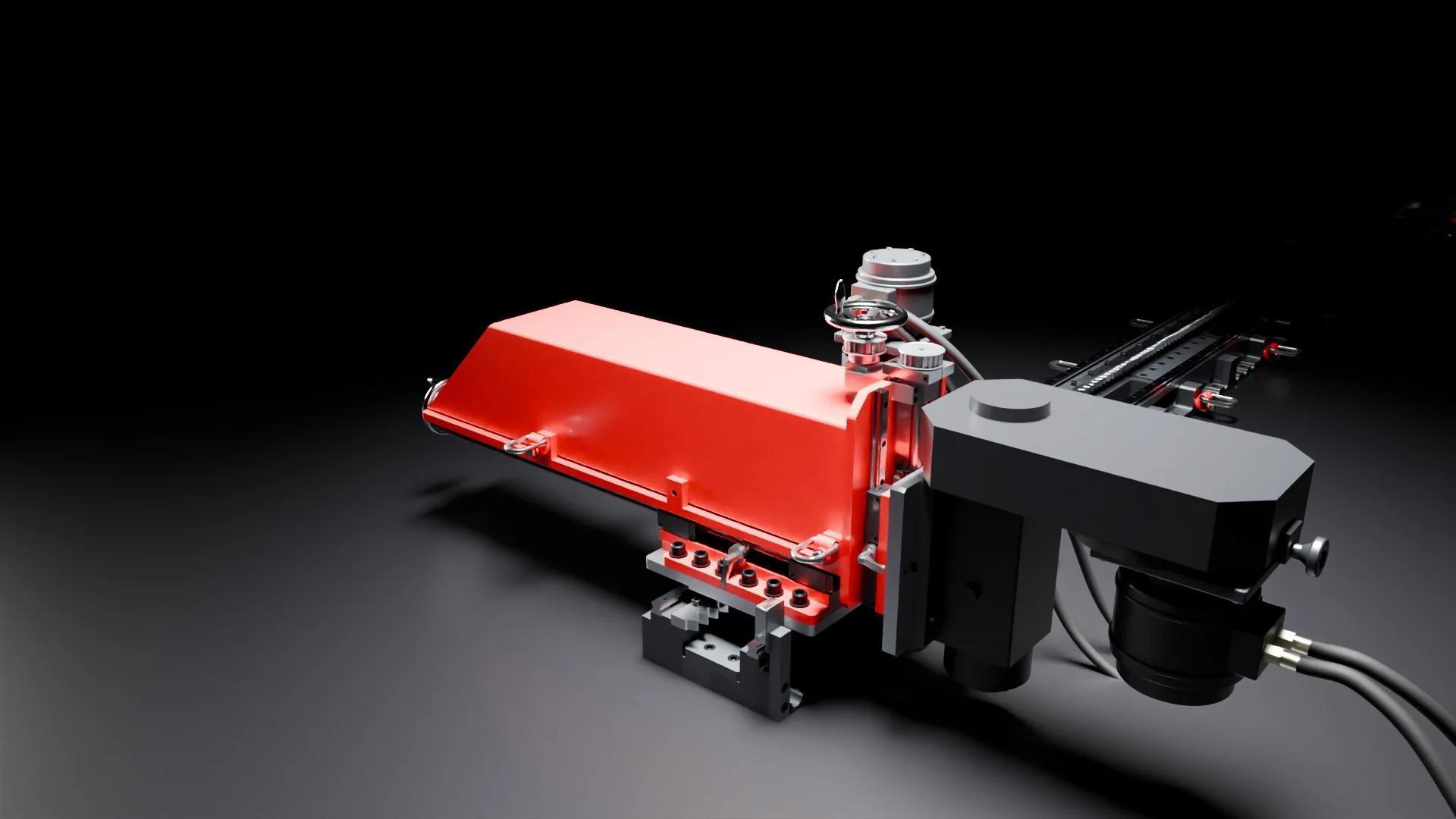

Idraulica
La stessa meccanica con azionamenti idraulici: per i cantieri e le aree dove l’alimentazione elettrica non è disponibile o non è ammessa.

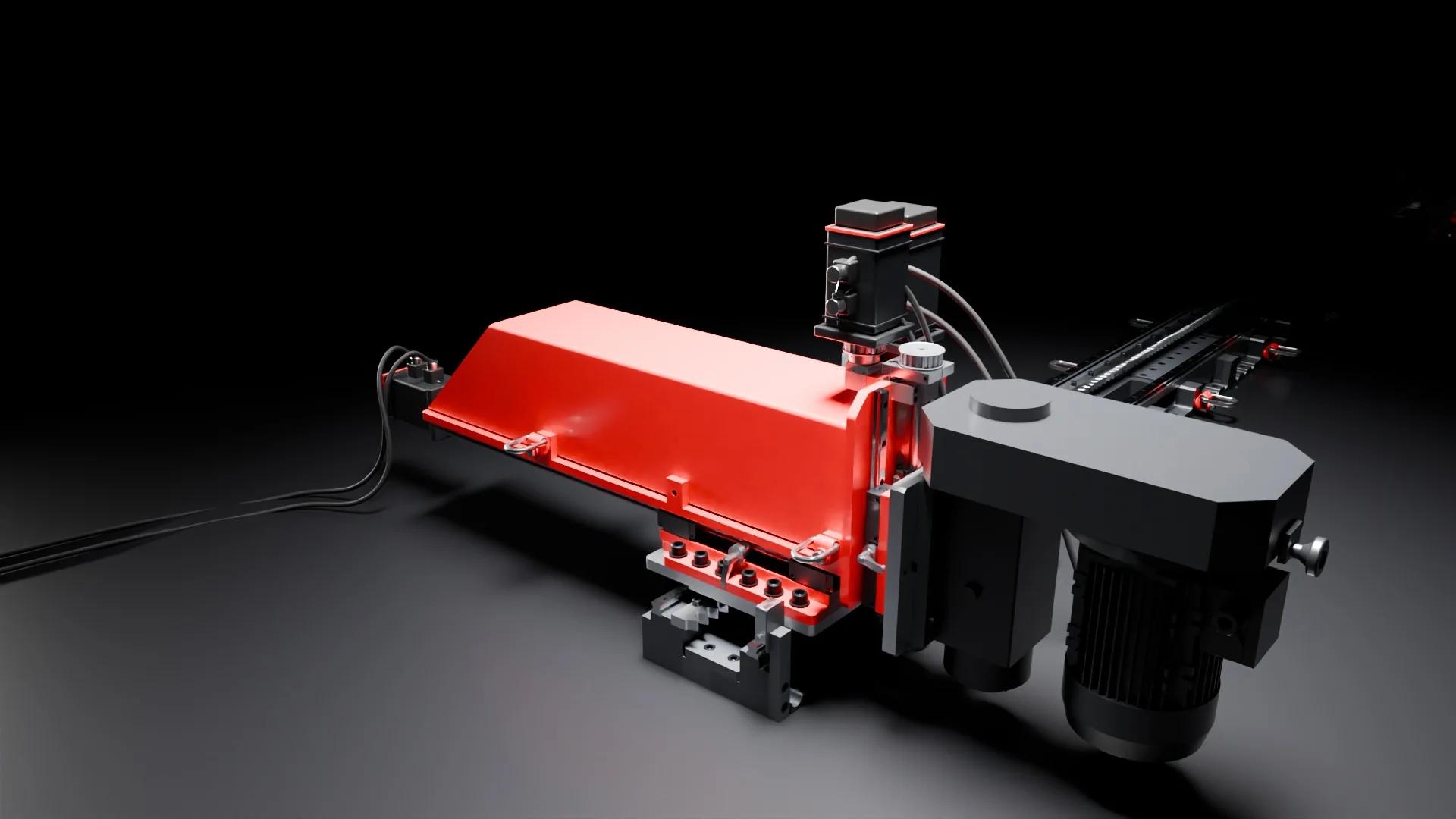

CNC Kit
Servomotori sugli assi e controllo numerico al posto dei volantini: cicli ripetibili, interpolazione e profili complessi sulla stessa macchina.
Dati tecnici
Specifiche principali
| Parametro | Valore |
|---|---|
| Modulo rotaia | 1000 mm · max 5 moduli |
| Corsa asse X | 550 mm (1 mod.) → 4550 mm (5 mod.) |
| Corsa asse Y (volantino) | 500 mm |
| Corsa asse Z (volantino) | 120 mm · 5 mm/giro |
| Velocità asse X | 0 – 875 mm/min |
| Motorizzazione asse X | Motoriduttore + cremagliera |
| Ripetibilità asse X | ±20 µm |
| Gioco (backlash) | < 3,2 µm |
| Sbraccio testa dall’asse rotaia | 350 – 850 mm |
| Altezza macchina | 500 – 650 mm |
| Orientamento testa | 90° (staffe opzionali) |
| Testa di fresatura | Motomandrino su specifica |
| Alimentazione | Elettrica | Idraulica |
| Fissaggio rotaia | 8 × Ø17,5 mm / modulo (M16) |
Dati riferiti alla configurazione standard. La testa di fresatura (potenza, campo di giri, attacco utensile) viene definita in fase di offerta sulle lavorazioni del cliente.
La stessa macchina, altre macchine
Kit di Conversione orbitale
Unità rotante con ralla di precisione, bracci di fissaggio e contrappeso: testa, braccio e quadro della LMM passano sulla base orbitale e la macchina diventa una RMM per flange e sedi circolari.
CNC Kit
Servomotori sugli assi e controllo numerico al posto dei volantini: cicli ripetibili, interpolazione e profili complessi sulla stessa meccanica.
Domande frequenti
Prima di chiedere un preventivo
La corsa dell’asse X va da 550 mm con un modulo a 4550 mm con cinque moduli da 1000 mm. Configurazioni oltre i cinque moduli sono disponibili su richiesta.
