Barenatura meccanica: guida completa, dall'officina al cantiere

La barenatura meccanica è la lavorazione ad asportazione di truciolo che porta un foro esistente al diametro nominale, con tolleranze fino a H7 e finiture che una punta elicoidale non può dare. Si esegue in officina su alesatrici fisse, ma anche direttamente in situ con barenatrici portatili, senza smontare il componente.

Chi cerca informazioni sulla barenatura trova quasi sempre la stessa spiegazione: definizione, differenza con la foratura, due righe sull'utensile. Utile, ma incompleta. Nella manutenzione reale — una boccola ovalizzata su un escavatore, la sede di un cuscinetto fuori quota su una turbina — la domanda vera non è "cos'è la barenatura", ma "come la faccio su un componente che non posso portare in officina".

Questa guida copre entrambe le cose: i fondamenti della lavorazione (utensili, parametri, tolleranze) e la parte che di solito manca, cioè la barenatura in situ con macchine portatili, incluso il ripristino delle sedi usurate con riporto di saldatura e ri-alesatura nella stessa sequenza di lavoro.

Che cos'è la barenatura meccanica e quando serve

La barenatura è una lavorazione di alesatura di precisione: un utensile monotagliente (il bareno), montato su una barra rotante, asporta materiale dalla parete interna di un foro preesistente per allargarlo fino al diametro richiesto, correggendone al tempo stesso cilindricità, coassialità e finitura superficiale.

La differenza con le lavorazioni affini sta tutta qui:

• Foratura: crea il foro dal pieno. Precisione dimensionale e finitura limitate; il foro può deviare dall'asse teorico.
• Alesatura con alesatore: rifinisce un foro di diametro già molto vicino al nominale, asportando pochi decimi. Segue però l'asse del foro esistente: non lo corregge.
• Barenatura: definisce lei l'asse di lavoro. La barra ruota su supporti propri, quindi può riportare in quota e in asse anche un foro ovalizzato, conico o disassato.

È questa capacità di correggere la geometria, non solo di allargare, che rende la barenatura insostituibile in due scenari: la produzione di sedi di precisione (cuscinetti, boccole, accoppiamenti H7) e la manutenzione, dove il foro non è da creare ma da recuperare dopo anni di usura, grippaggi o giochi fuori tolleranza.

I casi tipici che un manutentore italiano incontra: snodi e boccole di benne e bracci escavatori, sedi cuscinetto di turbine idroelettriche, occhielli di cilindri idraulici, incernieramenti di presse e macchine agricole, supporti su skid e strutture Oil & Gas.

Utensili, macchine e parametri: come funziona in pratica

Il cuore del sistema è la barra di barenatura (o barra bareno): un albero rettificato che attraversa il foro da lavorare, sostenuto da supporti alle estremità, su cui è fissato l'utensile a inserto. La barra riceve due moti: la rotazione (moto di taglio) e l'avanzamento assiale (moto di alimentazione). A ogni giro l'inserto descrive un'elica e asporta un truciolo di spessore pari all'avanzamento.

Le macchine che imprimono questi moti si dividono in due famiglie:

• Macchine fisse d'officina: alesatrici, ma anche torni e fresatrici attrezzati con teste di barenatura. Massima rigidità e capacità di asportazione; richiedono però di portare il pezzo alla macchina.

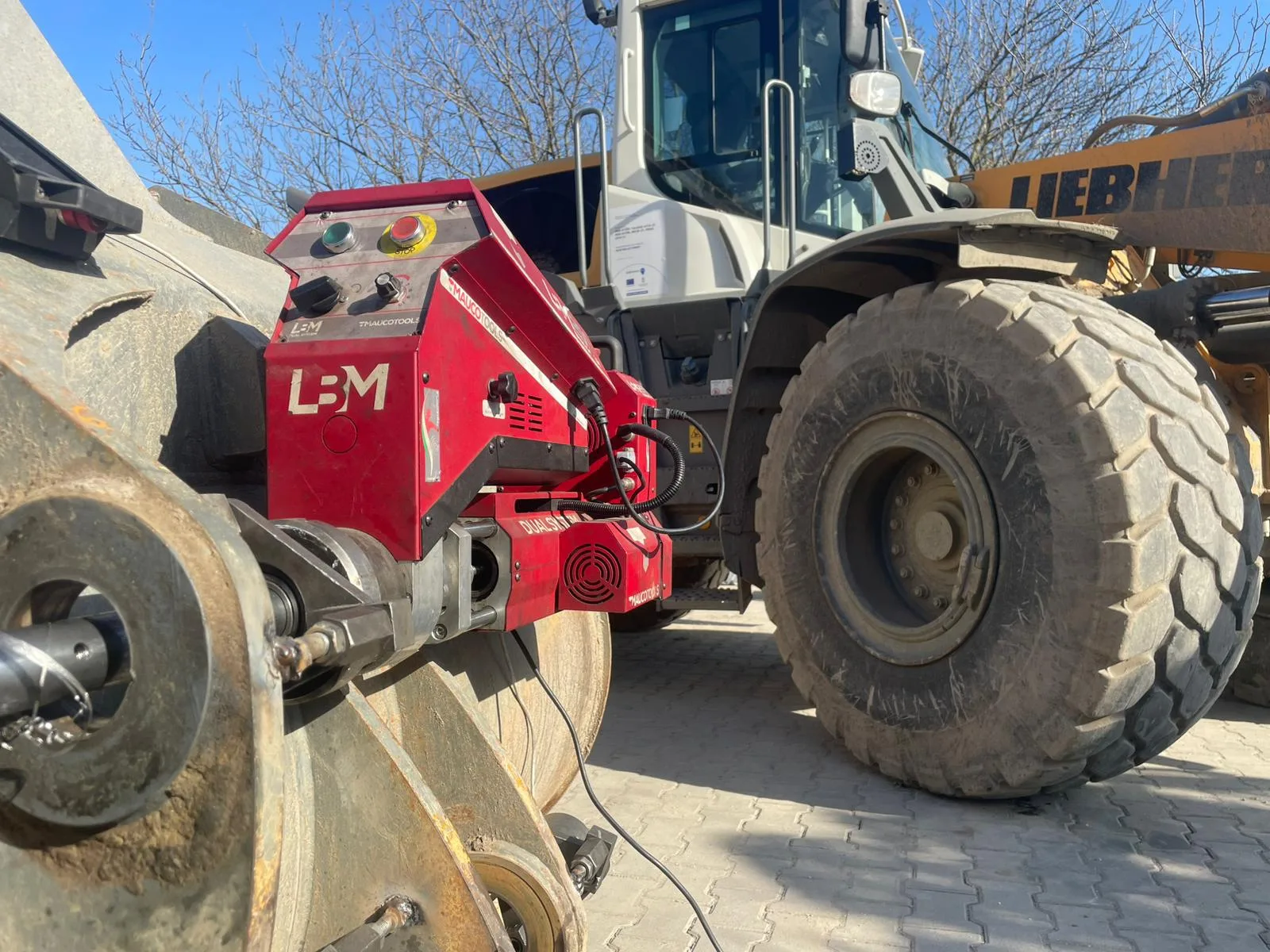

• Barenatrici portatili: la macchina va sul pezzo. I moduli di rotazione e avanzamento si montano direttamente sul componente, la barra viene allineata all'asse teorico del foro e la lavorazione avviene in situ. Una LBM250 Dual System, per riferimento, esegue barenature da Ø42 a 250 mm con barre da 20 e 40 mm, con motorizzazione elettrica da 1.8 kW o idraulica da 5.5 kW.

Sui parametri di taglio vale la regola di sempre: dipendono da diametro, materiale e tipo di inserto. Alcuni riferimenti pratici per non sbagliare l'impostazione:

• Velocità di rotazione: decresce al crescere del diametro, a parità di velocità di taglio dell'inserto. Le macchine portatili offrono gamme regolabili proprio per questo: la LBM250 elettrica lavora tra 54 e 126 RPM in prima marcia e tra 180 e 423 RPM in seconda; la versione idraulica copre con continuità da 9 a 423 RPM.
• Profondità di passata: passate di sgrossatura più cariche per rimuovere il materiale, poi semifinitura e finitura leggere per centrare quota e rugosità.
• Avanzamento: è il parametro che governa la finitura. Per sedi cuscinetto si riduce nelle ultime passate fino a ottenere la superficie richiesta dall'accoppiamento.

Con setup corretto e passate di finitura adeguate, anche in situ si raggiungono tolleranze di classe H7 — lo standard tipico richiesto per le sedi di boccole e cuscinetti.

Barenatura meccanica in officina o in situ: come scegliere

La scelta non è ideologica: è una questione di logistica e di costo del fermo macchina.

La barenatura in officina resta la strada giusta quando il pezzo è smontabile e trasportabile senza penalità: componenti nuovi in produzione, particolari di piccola taglia, lavorazioni in serie. La macchina fissa offre rigidità e produttività superiori.

La barenatura in situ diventa la scelta obbligata — o semplicemente quella più economica — quando smontare costa più che lavorare:

• Il componente è grande, pesante o strutturale: il braccio di un escavatore, il telaio di una pressa, un supporto saldato a scafo o carpenteria.
• Lo smontaggio comporta giorni di fermo impianto: una turbina idroelettrica, una linea Oil & Gas, un impianto di sollevamento.
• Il cantiere è lontano dall'officina attrezzata: il trasporto andata/ritorno più i tempi di lavorazione esterni si misurano in settimane.

Il metodo tradizionale — fermare, smontare, spedire in officina, attendere — carica sul ripristino di una boccola il costo di giornate di macchina ferma. La lavorazione in situ ribalta il conto: si porta sul posto una macchina modulare, la si monta sul componente e si lavora. Per farsi un'idea del confronto economico sul proprio caso c'è il calcolatore ROI Maucotools, che mette in fila costi di fermo, trasporto e lavorazione.

C'è poi un punto che i contenuti generici sulla barenatura non toccano: nella manutenzione, prima di alesare, quasi sempre bisogna ricostruire. Un foro ovalizzato non si recupera solo asportando materiale — si allargherebbe oltre quota. La sequenza corretta è riporto di saldatura sulla superficie usurata e successiva barenatura al diametro nominale. Con la tecnologia Dual System le due operazioni si eseguono con la stessa macchina e lo stesso piazzamento: niente doppio posizionamento, niente errori di ri-allineamento tra saldatura e alesatura, con setup nell'ordine dei 14 minuti nei casi documentati.

Quale barenatrice portatile per quale lavoro

Per chi valuta l'attrezzatura, il criterio principale è il range di diametri del proprio parco macchine, seguito da peso e logistica di montaggio:

• LBM250 Dual System — range d'azione Ø22–250 mm (barenatura 42–250 mm, foratura e maschiatura 10–45 mm, filettatura opzionale con kit). Moduli di rotazione e avanzamento separati da circa 17 kg ciascuno: un solo operatore la monta anche in quota, e il design sdoppiabile consente lavorazioni simultanee. È il riferimento per il movimento terra: benne, bracci, boccole, snodi.
• LBM400 — Ø42–400 mm, per il medio-pesante quando i diametri crescono.
• START160 — Ø22–160 mm, compatta entry-level per chi inizia con interventi su diametri contenuti.

Tutte lavorano in situ; le LBM aggiungono il riporto di saldatura integrato secondo lo schema Dual System descritto sopra.

Errori comuni nella barenatura in situ (e come evitarli)

Gli errori che compromettono una barenatura sono quasi sempre a monte del taglio. I più frequenti:

• Allineamento approssimativo della barra. È l'errore capitale: se l'asse della barra non coincide con l'asse teorico del foro (o della coppia di fori, per gli incernieramenti), si produce un foro perfetto nel posto sbagliato. Il centraggio va fatto rispetto ai riferimenti funzionali del componente, non rispetto al foro usurato.
• Alesare senza ricostruire. Portare "a pulire" un foro ovalizzato senza riporto significa uscire dal diametro nominale e dover ricorrere a boccole maggiorate fuori standard. Se l'usura supera il sovrametallo disponibile, prima si riporta, poi si alesa.
• Doppio piazzamento tra riporto e alesatura. Smontare l'attrezzatura di saldatura e rimontare quella di barenatura introduce un nuovo errore di allineamento. Le macchine che eseguono entrambe le fasi con lo stesso setup eliminano il problema alla radice.
• Barra sottodimensionata o supporti troppo distanti. La flessione della barra genera conicità e vibrazioni: barra del diametro maggiore possibile per il foro, supporti il più vicino possibile alla zona di taglio.
• Finitura con parametri di sgrossatura. Ultima passata leggera, avanzamento ridotto, inserto in buono stato: è lì che si decide se l'accoppiamento rientra in H7.
• Misurare a pezzo caldo. Dopo il riporto di saldatura il materiale è dilatato: la verifica dimensionale finale va fatta a temperatura stabilizzata.

Procedura passo-passo: ripristino di un foro in situ

La sequenza operativa tipica di un intervento di barenatura con riporto su un componente in opera — ad esempio lo snodo di un braccio escavatore:

1. Ispezione e rilievo. Misura del foro usurato (ovalizzazione, conicità), verifica del diametro nominale a disegno e dell'allineamento richiesto con eventuali fori coassiali.
2. Montaggio dei supporti e della barra. I supporti si fissano al componente (di norma saldando piastrine di supporto o usando staffaggi dedicati); la barra si infila nel foro e si porta in rotazione libera.
3. Centraggio. Allineamento della barra all'asse teorico con comparatore, rispetto ai riferimenti funzionali. È la fase che determina la qualità di tutto l'intervento.
4. Pre-alesatura di pulizia. Una passata leggera per riportare il foro cilindrico e mettere a nudo materiale sano, pronto per il riporto.
5. Riporto di saldatura. Con la testa di saldatura montata sulla stessa barra, si deposita il riporto a spirale sulla superficie interna, in modo uniforme e controllato. Su una LBM250 il riporto interno copre diametri da 32 a 250 mm, quello esterno da 22 a 250 mm.
6. Barenatura a quota. Sgrossatura del riporto, poi semifinitura e finitura fino al diametro nominale nella tolleranza richiesta.
7. Verifica finale. Controllo dimensionale e geometrico a temperatura stabilizzata, prova di montaggio di perno o boccola.

Un riferimento reale di questa sequenza: il ripristino dei perni di una benna Caterpillar 307.5 eseguito da Officina Mobile Torsani con una LBM250 — barenatura e riporto in situ, tolleranze H7 ripristinate senza portare la benna in officina. Il dettaglio dell'intervento è nel caso studio dedicato; il tema del recupero dei perni senza smontaggio è approfondito anche nell'articolo su come ripristinare le tolleranze dei perni escavatori on-site.

FAQ sulla barenatura meccanica

Che differenza c'è tra barenatura e alesatura?

Nel linguaggio d'officina italiano i due termini si sovrappongono spesso. A rigore, l'alesatura con alesatore rifinisce un foro già quasi a quota seguendone l'asse; la barenatura usa un utensile monotagliente su barra rotante e definisce lei l'asse di lavoro, quindi corregge anche fori ovalizzati o disassati. La barenatura è, di fatto, un'alesatura di precisione con capacità di correzione geometrica.

Che tolleranze si ottengono con la barenatura in situ?

Con macchina rigida, barra correttamente supportata e passate di finitura adeguate si raggiungono tolleranze fino a H7, la classe tipica delle sedi di boccole e cuscinetti. Il risultato dipende dal setup: centraggio, rigidità della barra e parametri dell'ultima passata contano più della potenza della macchina.

Si può barenare un foro molto usurato senza riporto di saldatura?

Solo se l'usura rientra nel sovrametallo disponibile prima del diametro nominale, il che è raro su fori ovalizzati. Negli altri casi la sequenza corretta è riporto di saldatura e successiva barenatura a quota: con le macchine Dual System entrambe le fasi si eseguono con lo stesso piazzamento.

Quanto tempo richiede il setup di una barenatrice portatile?

Dipende da accessibilità del foro e sistema di staffaggio. Come ordine di grandezza, nel caso studio documentato con la LBM250 il setup è stato di circa 14 minuti; la parte più delicata resta il centraggio della barra, su cui non conviene risparmiare tempo.

Quando conviene la barenatura in situ rispetto all'officina?

Quando il costo di smontaggio, trasporto e fermo macchina supera quello dell'intervento sul posto: componenti grandi o strutturali, impianti che non possono fermarsi a lungo, cantieri lontani. Per i pezzi piccoli, trasportabili e in serie, l'officina resta la scelta più efficiente.

La barenatura meccanica è una lavorazione di fondamentali: asse, rigidità, parametri, misura. Quello che è cambiato è dove si può fare. Con le barenatrici portatili, il vincolo "si alesa solo in officina" non esiste più: boccole, snodi e sedi cuscinetto si ricostruiscono e si riportano in tolleranza direttamente in cantiere, con la macchina montata sul componente.

Per capire se un intervento specifico rientra nelle capacità di una macchina portatile — diametri, riporto, accessibilità — il punto di partenza è la pagina della LBM250 Dual System o il contatto con il supporto tecnico Maucotools.

Il riporto di saldatura e il lavoro in quota richiedono personale qualificato: operare sempre nel rispetto delle norme di sicurezza vigenti e delle istruzioni del costruttore.
