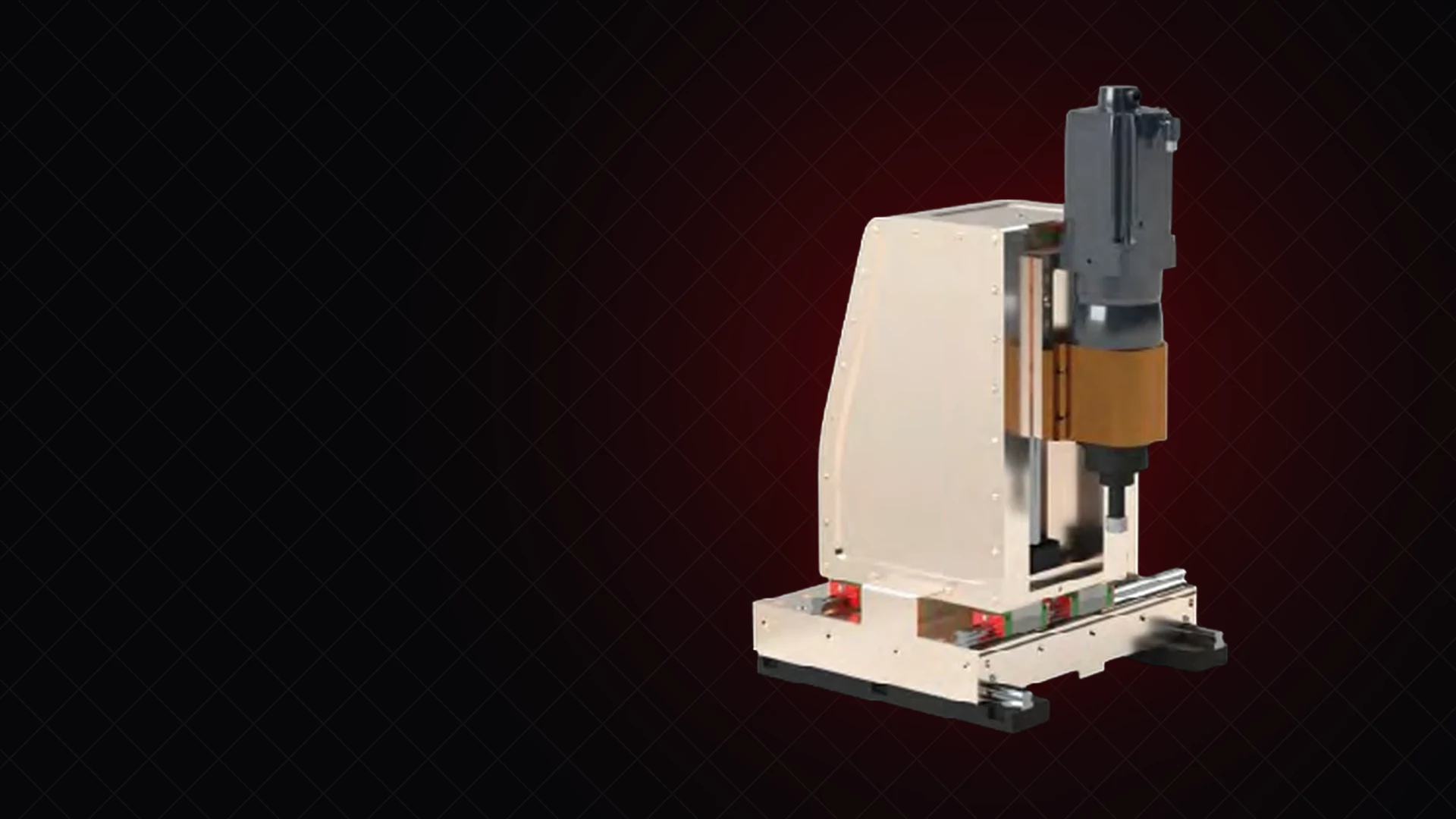

Maucotools presenta la SMM500 CNC, la fresatrice a controllo numerico progettata per lavorare direttamente sul componente: corse di 250 × 250 mm sugli assi X e Y, 420 mm in Z, mandrino HSK63 da 3,75 kW e controllo SIEMENS SINUMERIK ONE. Precisione di posizionamento di ±0,01 mm e ripetibilità di ±0,005 mm — tolleranze da officina, portate in cantiere.
Fino a oggi chi doveva rifare un piano di tenuta o una serie di fori filettati su un componente non smontabile aveva due strade: la fresatura manuale, con i limiti di precisione che comporta, oppure smontare tutto e spedirlo in officina. La SMM500 CNC apre la terza: un centro di lavoro compatto che raggiunge il pezzo, si programma sul posto ed esegue il ciclo in automatico.
Perché portare il CNC sul pezzo
Nella manutenzione industriale la voce di costo dominante non è quasi mai la lavorazione: è il fermo impianto. Smontare un riduttore da una linea di laminazione, un corpo pompa da un impianto di processo o un piano flangiato da una struttura saldata significa gru, permessi di lavoro, trasporto, attesa dell'officina esterna e rimontaggio con nuova messa in squadra.
La lavorazione in situ elimina questa catena, ma finora si scontrava con un limite: le attrezzature portatili tradizionali sono macchine manuali o semiautomatiche, adatte a riprese semplici. Quando il disegno chiede una planarità documentabile, una tasca a quota precisa o un pattern di fori con interassi in tolleranza, il controllo manuale non basta.
La SMM500 CNC chiude esattamente questo divario: un controllo numerico vero — lo stesso SINUMERIK ONE dei centri di lavoro stazionari — su una macchina che si trasporta, dotata di ruote e maniglie per la movimentazione, e si posiziona direttamente sul componente da lavorare.
SMM500 CNC in numeri
- Corsa asse X: 250 mm
- Corsa asse Y: 250 mm
- Corsa asse Z: 420 mm
- Attacco mandrino: HSK63
- Potenza mandrino: 3,75 kW
- Rotazione mandrino (asse C): 0-4200 giri/min
- Avanzamento X/Y: 0-800 / 1200 mm/min
- Avanzamento Z: 0-600 / 1000 mm/min
- Precisione di posizionamento: ±0,01 mm
- Ripetibilità: ±0,005 mm
Velocità di rotazione e avanzamenti dipendono dalla configurazione del riduttore, che si definisce in fase d'ordine in base alle lavorazioni prevalenti. L'attacco HSK63 è uno standard diffuso nei centri di lavoro: portautensili e frese si trovano ovunque, senza attrezzature dedicate.
Tre famiglie di lavorazione, un solo piazzamento
La SMM500 CNC esegue le tre famiglie di lavorazione che coprono la gran parte degli interventi di manutenzione meccanica:
- Fresatura: tasche, spallamenti, cave, profili — a quota controllata dal programma
- Spianatura: piani di tenuta, superfici di accoppiamento, appoggi — con la planarità di un ciclo CNC
- Foratura e maschiatura: pattern di fori a interassi programmati, filettature in posizione
Il punto non è la singola operazione, ma la sequenza: su un intervento reale le tre lavorazioni si combinano quasi sempre — si spiana la superficie, si fresano le sedi, si forano e maschiano i fissaggi — e con un CNC avvengono nello stesso piazzamento, con lo stesso zero pezzo. È questo che tiene gli interassi e le quote in tolleranza, non l'abilità dell'operatore.
Le applicazioni, caso per caso
L'area di lavoro di 250 × 250 mm per piazzamento, con 420 mm di corsa verticale, è dimensionata per le lavorazioni localizzate che dominano la manutenzione in situ. Questi sono i casi d'uso per cui la macchina è nata.
Piani di tenuta e superfici flangiate
Il caso più frequente: una superficie di tenuta erosa, corrosa o rigata che non tiene più la guarnizione. Corpi valvola, casse pompa, coperchi di scambiatori, attacchi flangiati su recipienti in pressione. La spianatura CNC riporta il piano a una planarità documentabile e con la finitura corretta per il tipo di guarnizione, senza smontare il corpo dall'impianto e senza le onde tipiche della molatura manuale.
Piani di appoggio di riduttori, motori e pompe
Quando un riduttore o un motore va sostituito con un modello diverso, o quando l'appoggio originale si è ammalorato, il basamento va rilavorato: piani a quota, con eventuali spessorature da eliminare. Lavorare il basamento in posizione — su una linea di laminazione, una cartiera, un mulino da cementeria — evita di toccare la struttura e mantiene i riferimenti dell'allineamento originale.
Riprese di lavorazione dopo saldatura
Ogni riparazione per riporto di saldatura o modifica strutturale su carpenteria pesante lascia superfici da riprendere: la zona saldata si deforma e le quote vanno ristabilite. La SMM500 CNC esegue la ripresa direttamente sulla struttura — piani, battute, sedi — riportando la geometria al disegno. È il complemento naturale delle ricostruzioni eseguite con le barenatrici Dual System: dove la barenatrice ricostruisce e riporta in quota i fori, la fresatrice rifà i piani e le interfacce.
Fori e filettature in posizione
Prigionieri strappati da estrarre e ripristinare, pattern di fori per un'interfaccia nuova, dime che non esistono più. Con un CNC gli interassi non si tracciano: si programmano. Il risultato sono fori e maschiature con posizioni ripetibili al centesimo, pronti ad accogliere il componente nuovo al primo montaggio — anche quando il pattern è di decine di fori, il caso in cui il tracciamento manuale accumula errore.
Sedi, tasche e cave localizzate
Sedi di linguette e chiavette, cave per anelli di tenuta, tasche di alloggiamento per sensori o riscontri, spallamenti di battuta. Lavorazioni piccole in volume ma critiche in quota, spesso su componenti che non possono raggiungere una fresatrice stazionaria: la geometria la garantisce il programma, in qualunque posizione si trovi il pezzo.
I settori dove il metodo rende di più
- Energia e idroelettrico: piani di accoppiamento di casse turbina, superfici di tenuta su distributori e coperchi, interfacce di generatori — componenti che non lasciano mai la centrale
- Oil & Gas e chimico: superfici flangiate su skid, corpi valvola, passi d'uomo e attacchi su apparecchi in pressione
- Siderurgia e cartiere: appoggi di riduttori e supporti su linee che si fermano poche ore l'anno
- Navale e portuale: basamenti di ausiliari, piani di macchinari di coperta, interfacce su scafo e gru di banchina
- Cementifici e minerario: riprese su mulini, frantoi e strutture di trasporto
- Movimento terra e revamping: interfacce di attacchi e contrappesi, piani di rotazione, modifiche su telai
Il denominatore comune è sempre lo stesso: componenti troppo grandi, troppo integrati o troppo costosi da smontare, dove ogni giorno di fermo vale più dell'intero intervento di lavorazione.
Il controllo: SIEMENS SINUMERIK ONE
Il cuore della macchina è un pacchetto Siemens di ultima generazione, lo stesso ecosistema dei centri di lavoro industriali:
- SIEMENS SINUMERIK ONE con PLC S7-1500F
- Terminale portatile SINUMERIK HT 10 H — la macchina si comanda da vicino al pezzo, non da una consolle fissa
- SINUMERIK Safety Integrated — funzioni di sicurezza integrate nel controllo
- Servomotori sincroni Siemens serie 1FK7 con encoder assoluto e sicurezza integrata negli azionamenti
- Guide lineari e viti a ricircolo di alta precisione Made in Italy
Per chi lavora in impianto la scelta pesa il doppio: un controllo standard significa programmazione familiare a qualunque tecnico CNC, ricambistica e assistenza Siemens ovunque nel mondo, e un'interfaccia che semplifica l'uso anche in ambienti di lavoro complessi e variabili. Non serve creare una competenza nuova: chi programma un centro di lavoro programma la SMM500.
SMM500 e la gamma machining Maucotools
Con la SMM500 CNC la divisione machining copre l'intervento in situ completo. Le barenatrici della serie LBM — fino alla LBM600X — ricostruiscono fori e sedi cilindriche con barenatura e riporto di saldatura; la SMM500 aggiunge piani, tasche e pattern di fori a controllo numerico. Un cantiere attrezzato con entrambe esegue sul posto ciò che prima richiedeva l'officina: sedi in quota, piani in tolleranza, fissaggi in posizione.
La SMM500 sostituisce la fresatrice di officina?
No, e non è il suo ruolo. Copre le lavorazioni localizzate — l'area di lavoro è 250 × 250 mm per piazzamento — sul componente che non può o non conviene smontare. Per il pezzo trasportabile l'officina resta la strada naturale; per tutto il resto, oggi esiste un'alternativa a tolleranze piene.
Che materiali lavora?
Le combinazioni tipiche della manutenzione: acciai strutturali e da costruzione, ghise, acciai inossidabili. Utensili e parametri si scelgono come su un centro di lavoro, con la flessibilità dell'attacco HSK63 e del mandrino a 4200 giri/min.
Serve un programmatore dedicato?
Serve la competenza CNC che la gran parte delle squadre di manutenzione meccanica già possiede o acquisisce rapidamente: l'interfaccia SINUMERIK con terminale HT 10 H è pensata per l'uso a bordo pezzo, e per i cicli ricorrenti — spianature, pattern di fori — il programma si prepara una volta e si riusa.
Disponibilità
La SMM500 CNC è disponibile da oggi. Sulla pagina prodotto trovi le specifiche complete e la scheda tecnica scaricabile in cinque lingue; il modulo di preventivo dedicato alla fresatura on-site raccoglie tipo di lavorazione, materiale e area da lavorare, e il nostro reparto tecnico risponde con una proposta su misura. Per un contatto diretto: parla con un tecnico o trova il distributore più vicino.
