Il riporto di saldatura serve quando l'usura di una sede supera il limite recuperabile con la sola alesatura: la superficie viene ricostruita depositando materiale d'apporto, poi riportata a quota nominale con la barenatura. Con una macchina Dual System le due fasi avvengono in situ, senza doppio posizionamento.
È la situazione classica di chi fa manutenzione su movimento terra, turbine idroelettriche o impianti Oil & Gas: la sede di una boccola o di un cuscinetto è ovalizzata, rigata o fuori tolleranza di qualche millimetro, e alesare ancora significherebbe solo allargare il problema. A quel punto la scelta è tra sostituire il componente, spedirlo in officina o ricostruirlo sul posto.
Questa guida spiega come riconoscere quando il riporto è davvero necessario, quando invece è uno spreco di tempo, e come si esegue la sequenza completa riporto più barenatura con un'unica macchina portatile, direttamente sull'impianto. Per i fondamenti della lavorazione, la guida completa alla barenatura meccanica è il punto di partenza.
Che cos'è il riporto di saldatura su una sede usurata
Il riporto di saldatura è la deposizione controllata di materiale d'apporto sulla superficie di una sede usurata, allo scopo di ricostruire lo spessore perso e riportare il foro a una condizione lavorabile. Il materiale depositato viene poi asportato con la barenatura fino alla quota nominale, ottenendo una superficie nuova, cilindrica e in tolleranza.
Sul campo si parla di sedi di boccole e perni di escavatori, sedi cuscinetto di turbine e riduttori, alloggiamenti di snodi e cerniere. Sono superfici che lavorano sotto carico e in rotazione o oscillazione: quando il gioco cresce oltre il consentito, la geometria del foro degenera in fretta e con lei tutto ciò che ci gira dentro.
Il punto decisivo è che il riporto non è un'alternativa alla barenatura: è la fase che la precede quando il materiale da asportare non basta più. Le due lavorazioni formano un'unica sequenza, e il modo in cui vengono concatenate — con una macchina sola o con due posizionamenti separati — determina tempi, precisione e costi dell'intervento.
Quando il riporto serve davvero, e quando basta l'alesatura
La discriminante è quanto materiale resta e quanta geometria si è persa. In linea generale, il riporto diventa necessario quando:
l'usura supera il limite recuperabile con la sola alesatura: allargare ancora il foro porterebbe fuori dal campo delle boccole maggiorate disponibili o assottiglierebbe troppo la parete;
la sede è ovalizzata: l'alesatura di una sede ovale a un diametro maggiore asporta materiale in modo disuniforme e può lasciare zone non ripulite;
la superficie è rigata o vaiolata in profondità: solchi da grippaggio o rotazione della boccola nella sede che una passata di pulizia non elimina;
il foro va riportato al diametro nominale perché il ricambio è standard e non esistono (o non si vogliono gestire) versioni maggiorate.
Al contrario, il riporto non serve quando l'usura è superficiale e uniforme: in quel caso basta una passata di barenatura a un leggero maggiorato e una boccola corrispondente. Ricostruire con saldatura una sede che si recupera con la sola alesatura significa aggiungere ore di lavoro, apporto termico e rischi metallurgici senza alcun beneficio. Prima si misura — comparatore, micrometro per interni, rilievo dell'ovalizzazione su più piani — poi si decide.
Un riferimento concreto: sulla benna di un Caterpillar 307.5 l'intervento ha combinato barenatura e riporto sui perni, riportando le tolleranze a H7 con una LBM250 direttamente in officina mobile. È il tipico caso in cui la misura iniziale ha indicato che la sola alesatura non sarebbe bastata.
Gli errori più comuni di chi ricostruisce una sede
Gli insuccessi nel riporto di saldatura raramente dipendono dalla saldatura in sé: quasi sempre nascono prima o dopo il deposito.
Saltare la preparazione della superficie. Depositare su una sede unta, ossidata o incrudita produce inclusioni e mancata adesione. La sede va pulita e, se necessario, pre-lavorata con una passata di barenatura per esporre metallo sano.
Non identificare il materiale base. Acciai da bonifica, fusioni e riporti precedenti richiedono approcci diversi. Filo, gas e parametri vanno scelti secondo le specifiche del materiale base e del materiale d'apporto, non copiati dall'ultimo lavoro.
Depositare troppo materiale. Ogni millimetro in eccesso è tempo di saldatura e poi tempo di asportazione. L'obiettivo è un sovrametallo uniforme e sufficiente, non una sede "abbondante".
Perdere l'asse tra riporto e alesatura. È l'errore più costoso: se la macchina di saldatura e quella di alesatura si posizionano separatamente, ogni smontaggio introduce un riallineamento, con il rischio di un foro finito fuori asse rispetto a quello coassiale opposto.
Trascurare le deformazioni termiche. Il calore del deposito muove il pezzo. Misurare solo a freddo, prima e dopo, evita di alesare una quota che nel frattempo è cambiata.
L'ultimo punto merita un approfondimento, perché è lì che la scelta della macchina fa la differenza.
La sequenza operativa: riporto e barenatura con la stessa macchina

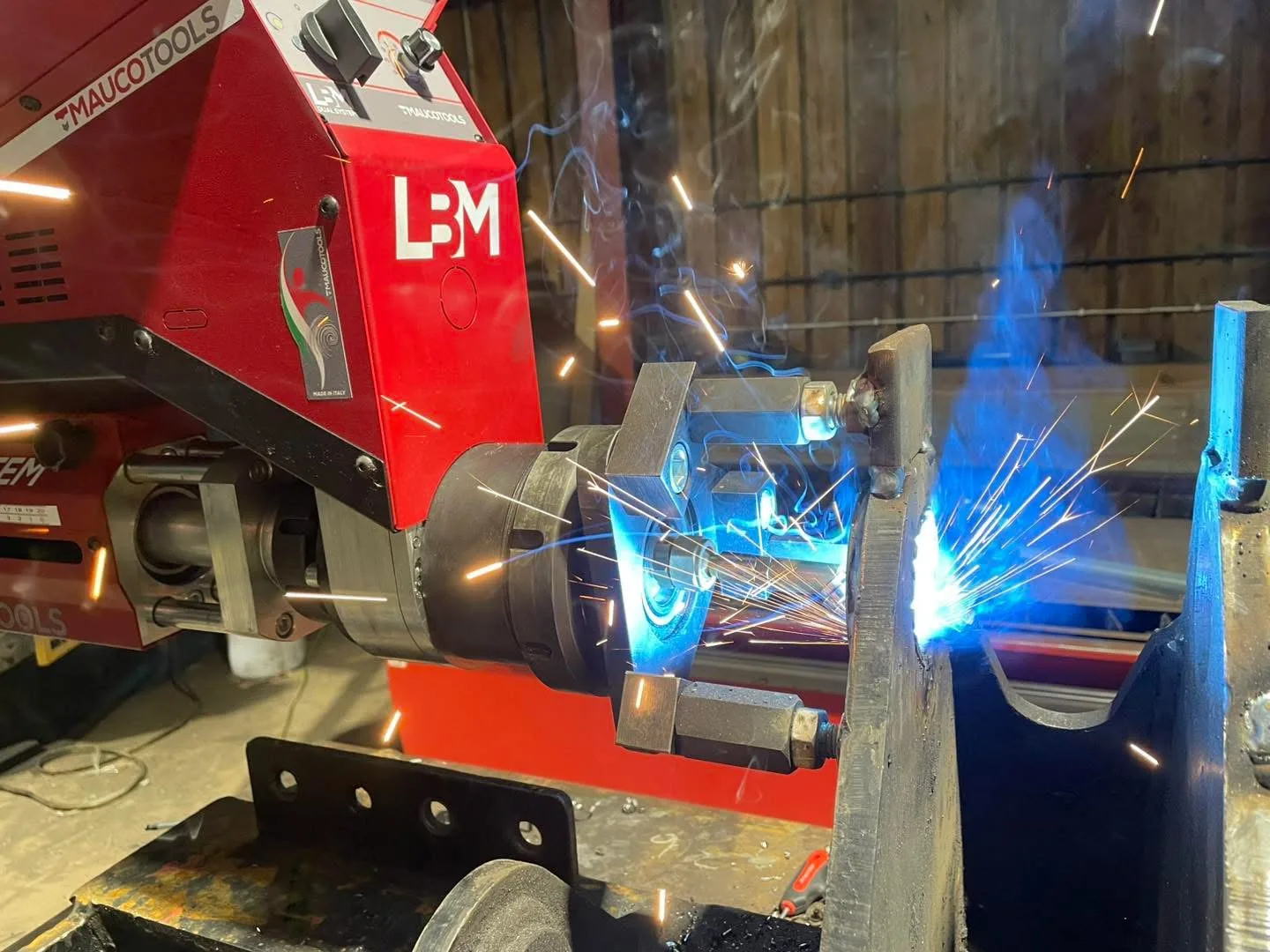

Con una barenatrice Dual System il riporto e la barenatura si eseguono con la stessa macchina, sulla stessa barra, con lo stesso allineamento. La torcia di saldatura montata sulla barra deposita il materiale con moto elicoidale controllato; terminato il riporto, si passa all'utensile di alesatura senza rimuovere la macchina dal pezzo. Il doppio posizionamento — e l'errore di riallineamento che si porta dietro — sparisce dalla sequenza.
La procedura tipo su una sede usurata è questa:
Misura e diagnosi. Rilievo del diametro su più piani e a più altezze per quantificare usura e ovalizzazione, verifica dello stato della superficie e decisione: sola alesatura o riporto più alesatura.
Montaggio e centraggio della barenatrice. La macchina si fissa al pezzo e la barra si allinea all'asse teorico del foro (o all'asse dei fori coassiali ancora buoni). Nei casi documentati con Dual System il setup arriva a circa 14 minuti.
Passata di preparazione. Una leggera alesatura di pulizia espone metallo sano e regolarizza la superficie che riceverà il deposito.
Riporto di saldatura. Deposito a spirale del materiale d'apporto, con parametri — corrente, filo, gas di protezione — definiti secondo le specifiche del materiale base e del consumabile. Si depone un sovrametallo uniforme, sufficiente a coprire la quota finale.
Raffreddamento controllato e verifica. Si lascia stabilizzare termicamente il pezzo e si controlla visivamente il deposito.
Barenatura a quota nominale. Passate di sgrossatura e finitura fino al diametro finale. Poiché l'asse non è mai cambiato, il foro finito è coassiale e in tolleranza: nei casi documentati Dual System si arriva fino a H7.
Controllo finale e montaggio. Misura del diametro finito, verifica di cilindricità e rugosità, montaggio di boccola o cuscinetto.
Per interventi su movimento terra di grandi dimensioni, snodi pesanti e Oil & Gas, la macchina di riferimento è la LBM400 DUAL SYSTEM: barenatura da Ø42 a 400 mm, riporto interno da 32 a 250 mm ed esterno da 22 a 250 mm, foratura e maschiatura da 10 a 45 mm sulla stessa barra da 40 mm, con motorizzazione elettrica da 1.8 kW o idraulica da 5.5 kW e kit opzionali per spianatura, tornitura e filettatura.
La stessa logica scala verso il basso e verso l'alto: per fori più piccoli la LBM250 copre un range d'azione da Ø22 a 250 mm con moduli da circa 17 kg, movimentabili da un solo operatore. E quando la posta in gioco cresce, i numeri parlano da soli: nella ricostruzione della sede cuscinetto Ø510 di una turbina Francis da 12 MW, la sequenza riporto più barenatura eseguita in situ con una LBM600 ha riportato l'impianto in rete in 2 giorni contro le circa 3 settimane del metodo tradizionale, con un risparmio stimato di circa 45.000 €.
Materiali e preparazione: cosa definire prima di accendere l'arco
Il riporto è a tutti gli effetti una saldatura, e va trattato come tale. Prima del deposito vanno definiti alcuni punti, in accordo con le specifiche del materiale e del filo:
Identificazione del materiale base: tipo di acciaio, eventuale trattamento termico, presenza di riporti precedenti. Da qui discendono la scelta del materiale d'apporto e l'eventuale necessità di preriscaldo.
Scelta del consumabile: filo e gas di protezione compatibili con il materiale base e con la successiva lavorazione all'utensile, secondo le indicazioni del produttore del consumabile.
Pulizia e accesso: sede sgrassata, asciutta, libera da ossidi e vernici; area di lavoro protetta da vento e umidità se si opera all'aperto.
Gestione termica: eventuale preriscaldo, controllo della temperatura tra le passate e raffreddamento lento, sempre secondo le specifiche del materiale.
Non esistono parametri universali: amperaggi, velocità di deposito e portate di gas corretti dipendono dal materiale, dal diametro e dal consumabile scelto. Ciò che non cambia è il metodo: identificare, preparare, depositare in modo uniforme, lasciar stabilizzare, poi alesare. Un quadro più ampio su come le barenatrici portatili Dual System si inseriscono nel lavoro quotidiano di officine mobili e manutentori è in questo approfondimento dedicato.
FAQ sul riporto di saldatura
Quando conviene il riporto rispetto alla boccola maggiorata?
Quando il foro deve tornare al diametro nominale, quando l'ovalizzazione o le rigature sono troppo profonde per una semplice alesatura al maggiorato, o quando gestire ricambi fuori standard non è praticabile. Se invece l'usura è leggera e uniforme, la boccola maggiorata resta la via più rapida ed economica.
Si può fare il riporto di saldatura direttamente sull'impianto?
Sì: è esattamente lo scopo delle barenatrici portatili Dual System. La macchina si monta sul componente — braccio di escavatore, carcassa di turbina, struttura Oil & Gas — ed esegue riporto e barenatura in situ, senza smontare né trasportare il pezzo in officina.
Che tolleranze si ottengono dopo riporto e barenatura?
Con la sequenza eseguita senza riposizionamento, nei casi documentati con macchine Dual System si raggiungono tolleranze fino a H7 sul diametro finito: nel caso della benna Caterpillar 307.5 le sedi dei perni sono state riportate in H7 con una LBM250.
Quanto materiale bisogna depositare?
Il minimo necessario a coprire la quota finale con un sovrametallo uniforme su tutta la circonferenza. Il valore esatto dipende dall'entità dell'usura misurata: depositi abbondanti allungano sia la saldatura sia l'asportazione successiva, senza migliorare il risultato.
Serve un saldatore certificato per il riporto?
Il deposito con macchina Dual System è meccanizzato: il moto elicoidale è gestito dalla macchina, riducendo la dipendenza dalla manualità. Restano indispensabili la competenza nella scelta di materiali e parametri secondo le specifiche applicabili e il rispetto delle procedure di saldatura previste dal contesto dell'impianto.
In sintesi: il riporto di saldatura entra in gioco quando la misura dice che la sola alesatura non basta più — ovalizzazione marcata, rigature profonde, quota nominale da ripristinare. Eseguito in sequenza con la barenatura sulla stessa macchina, elimina il doppio posizionamento e restituisce una sede coassiale e in tolleranza senza fermare l'impianto per settimane.
Per stimare quanto vale questa differenza sul proprio impianto — ore di fermo, trasporti, lavorazioni esterne — è disponibile il calcolatore ROI Maucotools, con i dati del proprio scenario di manutenzione.
Le operazioni di riporto comportano rischi tipici della saldatura: operare sempre nel rispetto delle norme di sicurezza vigenti, dei DPI previsti e delle istruzioni del costruttore.
