UNA MÁQUINA. VARIAS MÁQUINAS.
SWITCH SYSTEM
El SWITCH SYSTEM es el modelo con el que Maucotools desarrolla sus máquinas herramienta portátiles: cabezal de fresado, brazo y cuadro de mando forman un núcleo común, y un solo Kit de Conversión lo transforma de un tipo de máquina a otro.
Hoy compras una fresadora lineal. Mañana, con un kit, es una fresadora orbital. Misma inversión, misma formación de los operarios, mismos recambios.
EL PRINCIPIO
UN NÚCLEO COMÚN, MUCHAS MÁQUINAS
Cada máquina Switch System nace de la misma arquitectura: un núcleo de mecanizado (cabezal de fresado, brazo de dos ejes, cuadro eléctrico y mando a distancia) y una base de movimiento intercambiable. Cambiar de base es cambiar de máquina.
PAREJA 1 · FRESADO LINEAL ⇄ ORBITAL
BASE LINEAL

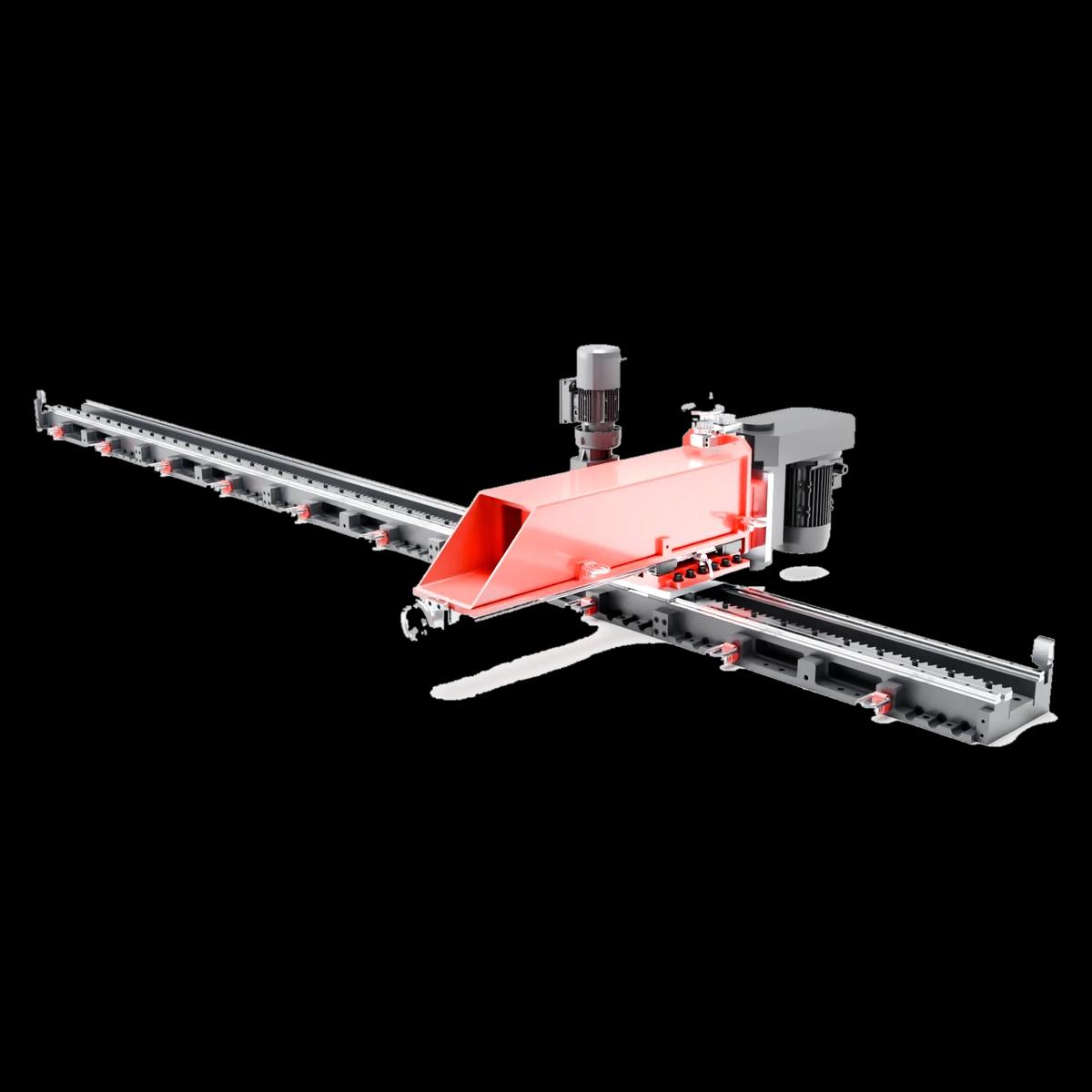

Fresadora lineal LMM
Carril modular de 1000 mm con guías de bolas y cremallera de precisión: el núcleo se desplaza a lo largo de la pieza. Hasta 5 módulos, 4550 mm de recorrido.
NÚCLEO DE MECANIZADO
La parte que siempre es la misma
Cabezal de fresado con electrohusillo dimensionado según los mecanizados del cliente, brazo con ejes Y y Z de volante, cuadro eléctrico y botonera remota con potenciómetro e inversor.
- Cabezal de fresado y brazo
- Cuadro eléctrico y mando a distancia
- Procedimientos, seguridades y recambios
BASE ORBITAL

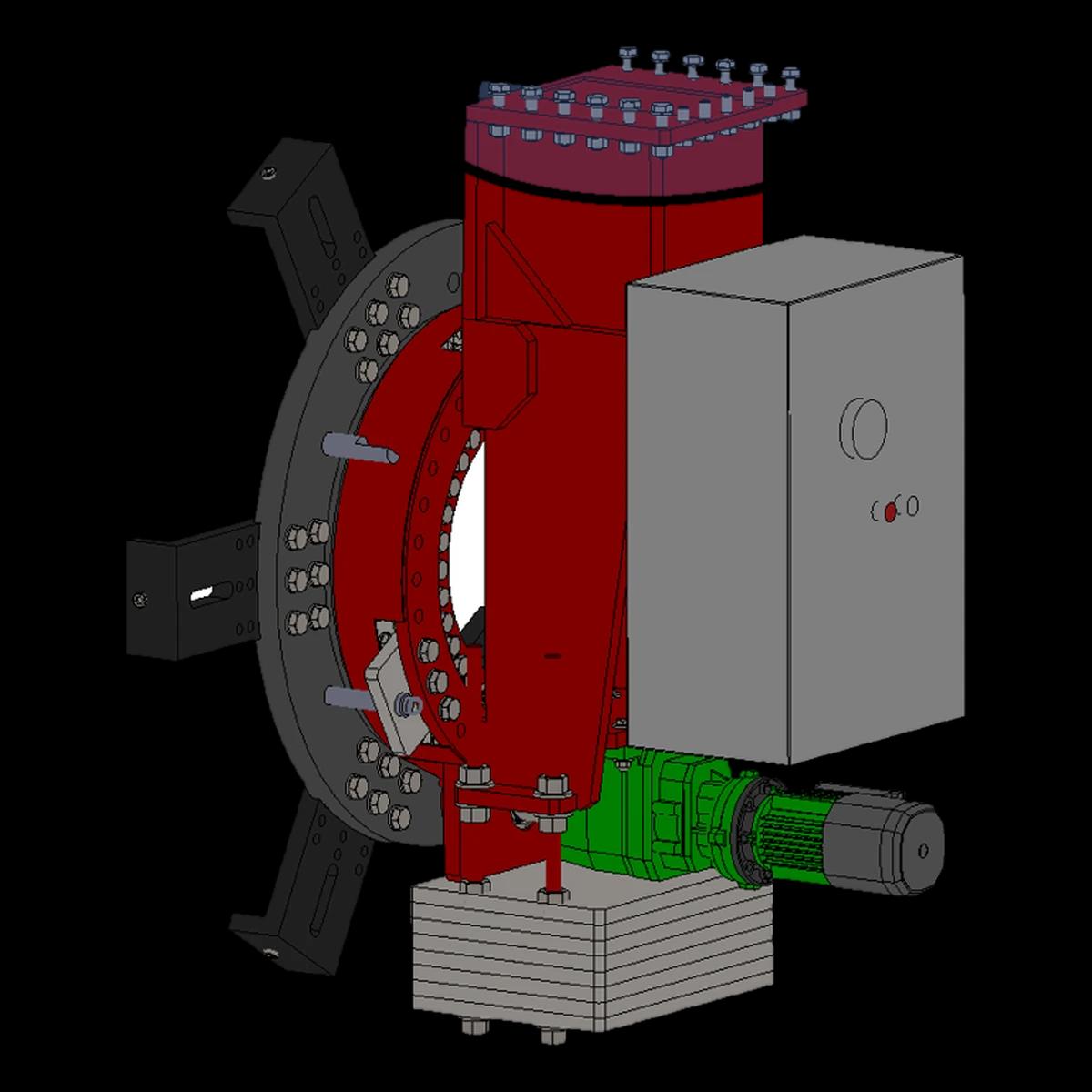

Fresadora orbital RMM
Unidad giratoria con corona de precisión, brazos de fijación y contrapeso: el núcleo gira alrededor de la pieza. Bridas y asientos circulares de Ø 990 a 1270 mm de amarre.
KIT DE CONVERSIÓN
El Kit de Conversión contiene la base alternativa y la interfaz mecánica: se desmonta el núcleo de una base y se monta en la otra con el utillaje habitual de taller. Sin modificar la máquina, sin recalibración eléctrica.
PAREJA 2 · REFRENTADO DE BRIDAS ⇄ MANDRINADO
Del refrentado de bridas al mandrinado de grandes diámetros
El Switch System se aplica también a una segunda pareja de máquinas: la refrentadora de bridas ORBITRUE y la mandrinadora para grandes diámetros comparten el mismo núcleo. Con el Switch Kit se pasa de una a otra.
REFRENTADORA DE BRIDAS
ORBITRUE 40 · ORBITRUE 80
Refrentado de las caras de sellado en bridas de 18" a 80" (Ø 457–2032 mm): el brazo orbita alrededor del eje de la brida.
Descubre ORBITRUEMANDRINADORA PARA GRANDES DIÁMETROS
Con el Switch Kit
La misma máquina se transforma en una mandrinadora para orificios de gran diámetro: mismo núcleo, misma formación de los operarios, mismos recambios.
PRÓXIMAMENTEPOR QUÉ CONVIENE
EL VALOR DE UN SOLO NÚCLEO
Una inversión, varias máquinas
El núcleo de mecanizado, la parte de mayor valor, se compra una sola vez. Cada tipo de máquina adicional cuesta solo el kit.
Una sola formación
Mandos, seguridades, procedimientos de montaje y mantenimiento son los mismos en todas las configuraciones. El operario que conoce una máquina las conoce todas.
Un solo almacén de recambios
Cabezal, motorreductor, guías y componentes eléctricos son comunes: menos referencias en stock, menos paradas esperando una pieza.
Crece con tu trabajo
Empieza por la configuración que necesitas hoy. Cuando llegue un trabajo distinto, añade el kit en vez de comprar otra máquina.
LA SERIE SWITCH SYSTEM
LAS MÁQUINAS
Dos parejas de máquinas, cada una con su núcleo común y su kit de conversión. La gama está creciendo.
Fresadora lineal
LMM
Fresado, refrentado y taladrado a lo largo de la pieza sobre carril modular de 1000 mm, ampliable hasta 5 módulos. Configurable en carril simple, en pórtico (gantry) y en perímetro.
Descubre la máquinaFresadora orbital
RMM
Mecanizado de bridas, asientos y superficies circulares: el núcleo gira alrededor de la pieza sobre una corona de precisión. Diámetros de amarre de 990 a 1270 mm, cabezal orientable ±55°.
PRÓXIMAMENTE
Refrentadora motorizada de bridas
ORBITRUE 40
Refrentado, achaflanado y biselado de bridas de 18" a 40" (Ø 457–1016 mm), en horizontal o en vertical.
Descubre la máquinaRefrentadora motorizada para grandes bridas
ORBITRUE 80
Refrentado, achaflanado y biselado de bridas de 40" a 80" (Ø 1016–2032 mm), en horizontal o en vertical.
Descubre la máquinaANATOMÍA
EL MISMO NÚCLEO, DOS BASES
Los esquemas de los manuales de uso, uno junto al otro: en rojo los componentes del núcleo común que pasan de una base a la otra.

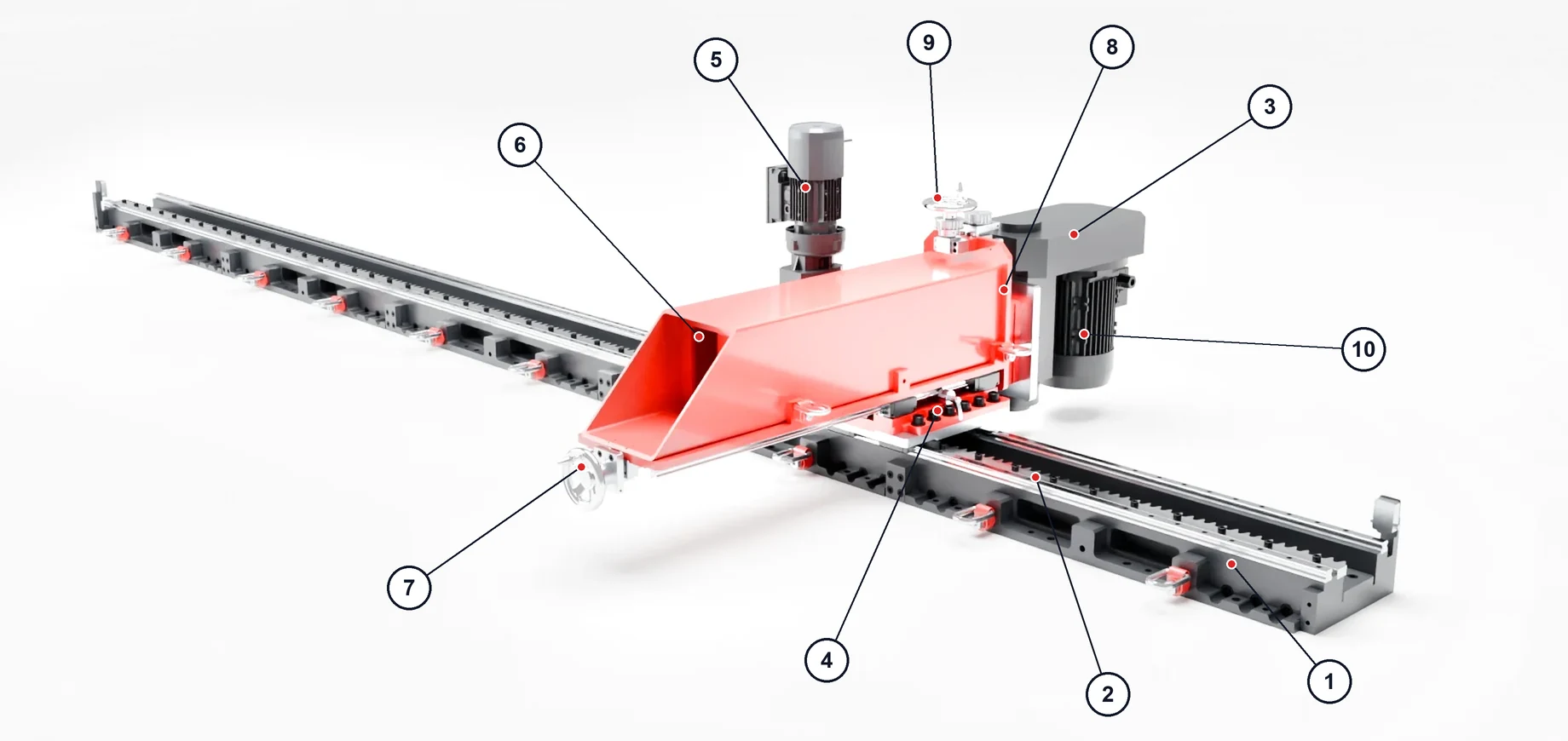

LMM
LINEAL
- 1Módulo de carril eje X
- 2Conjunto lineal eje X
- 3Cabezal de fresado
- 4Conjunto lineal eje Y
- 5Motorreductor eje X
- 6Brazo de fresado
- 7Mando manual eje Y
- 8Conjunto lineal eje Z
- 9Mando manual eje Z
- 10Motor del cabezal de fresado

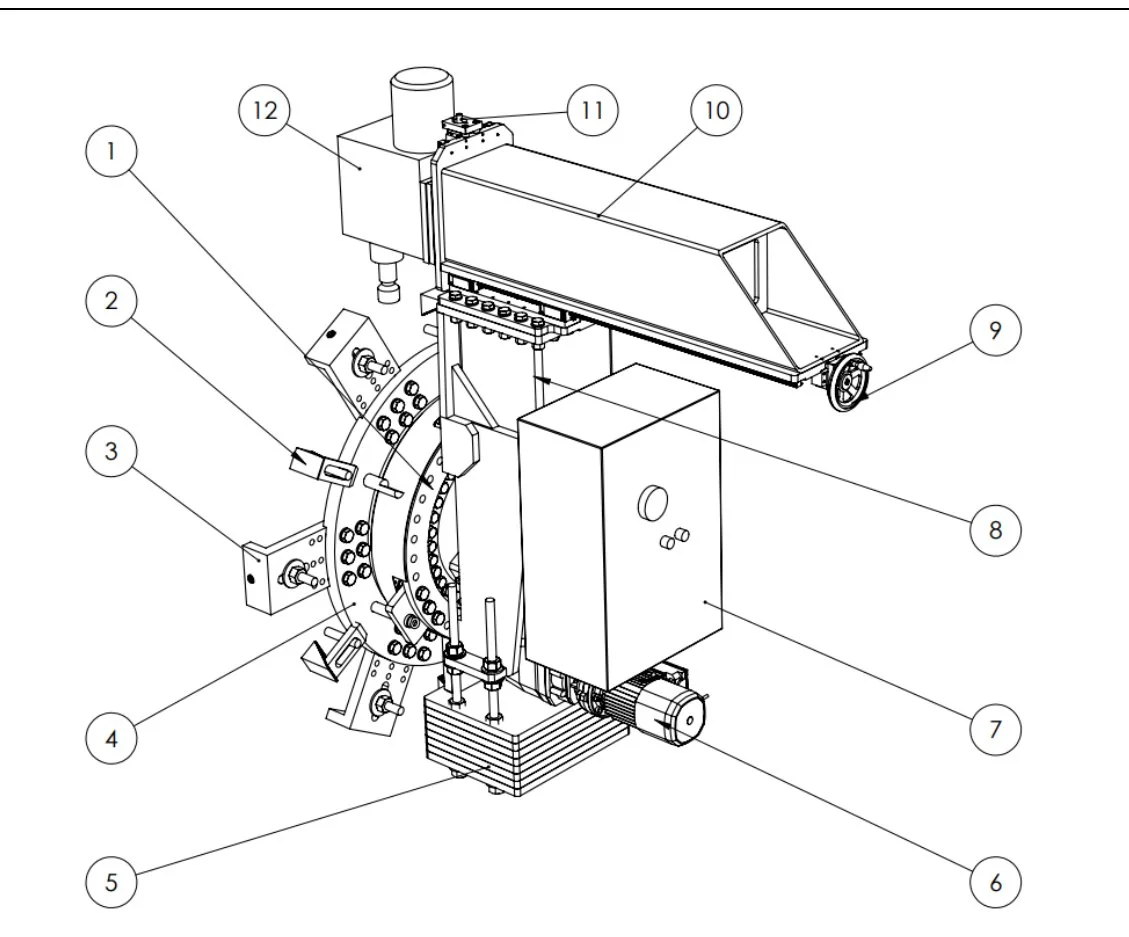

RMM
ORBITAL
- 1Mesa giratoria
- 2Placa de fijación (opcional)
- 3Brazos de fijación
- 4Placa de soporte principal
- 5Contrapeso
- 6Motorreductor de rotación
- 7Cuadro eléctrico
- 8Brazo giratorio
- 9Volante eje X
- 10Brazo de fresado
- 11Volante eje Z
- 12Cabezal de fresado
Números en rojo: componentes del núcleo común (cabezal de fresado, brazo, mandos).
LOS KITS
DOS KITS, INFINITAS POSIBILIDADES
De lineal a orbital, y viceversa
La base alternativa completa con su interfaz: para la LMM es el kit orbital, para la RMM el kit lineal. El núcleo pasa de una base a la otra sin modificaciones.
La máquina pasa a control numérico
Ejes motorizados con servomotores y control numérico en lugar de los volantes: ciclos repetibles, interpolación, perfiles complejos. Para todas las máquinas de la serie.
ALIMENTACIÓN
Eléctrica o hidráulica
Las máquinas Switch System están disponibles con accionamientos eléctricos o hidráulicos, para trabajar en el taller y en obra, incluso donde la alimentación eléctrica no está permitida.
APLICACIONES
DÓNDE TRABAJA
Bridas y asientos circulares
Refrentado de planos de estanqueidad, asientos de junta y superficies de acoplamiento en bridas y carcasas, con la configuración orbital.
Planos largos y guías
Guías, bancadas, planos de deslizamiento y de apoyo: el carril se alarga módulo a módulo hasta 4550 mm de recorrido.
Agujeros y ranuras en serie
Secuencias de agujeros, ranuras y cajeras en bridas rectangulares, placas y bastidores, con posicionamiento repetible a lo largo del carril.
Reparaciones en obra
Repaso de superficies dañadas, recargues fresados y planos de acoplamiento en estructuras que no pueden desmontarse ni transportarse.
VÉALO EN ACCIÓN
EL SWITCH SYSTEM TRABAJANDO
¿LISTO PARA HACER TU TALLER
SUPERVERSÁTIL?
Cuéntanos qué mecanizas hoy y qué te gustaría mecanizar mañana: te proponemos la configuración de partida y el camino de crecimiento.
