Refrentadora manual de bridas
ORBITRUE 19 Manual

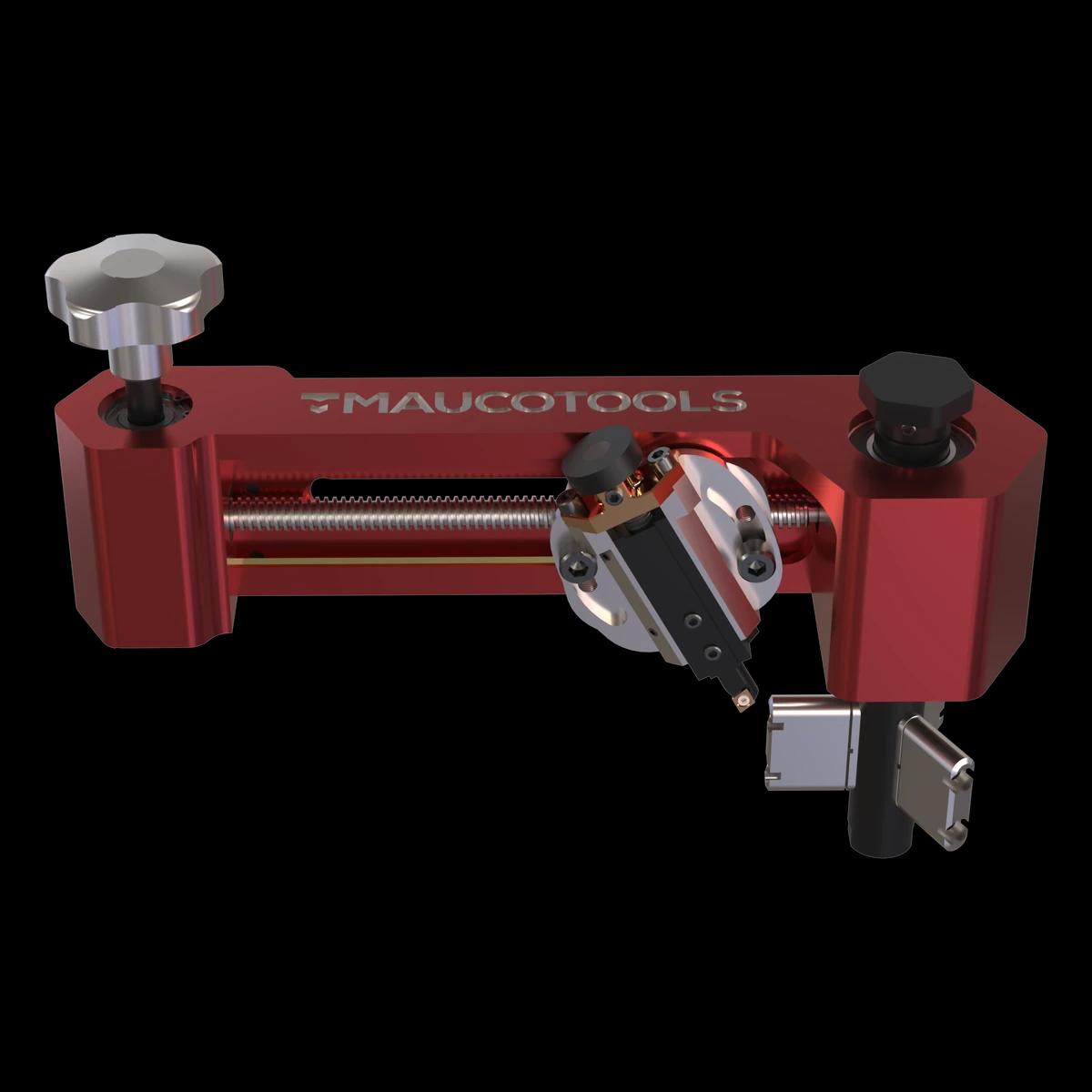

ORBITRUE 19 Manual se fija en el orificio de la brida con su mandril de mordazas, que pasa a ser el eje de rotación. El operario gira el brazo a mano mientras el husillo hace avanzar el carro portaherramientas: en cada vuelta la plaquita arranca una espiral de material y deja el acabado en espiral continua que exigen las caras de sellado.
Compacta (331 × 191 mm), viaja en maletín y trabaja donde una máquina motorizada no cabe o donde no hay alimentación: bridas de línea, válvulas, tubuladuras y pequeños equipos.
1–19"
Ø
25–482
Ø mm
25–152
Ø mm ID
331×191
mm
Vídeo
Mírala en acción
It orbits. It trues.
Características
Qué la hace diferente
Montaje interior (ID mount)
El mandril de mordazas se fija en orificios de brida de Ø 25 a 152 mm y hace de eje de rotación: sin soportes exteriores ni referencias que construir.
Rango de refrentado 1"–19"
El carro se desplaza a lo largo del brazo y cubre caras de Ø 25 a 482 mm con un solo equipo.
Avance por husillo
El carro portaherramientas avanza en sentido radial sobre el husillo, guiado por regletas de latón ajustables que eliminan las holguras.
Acabado en espiral continua
Con avance constante, la plaquita deja el acabado en espiral («fonográfico») que exigen las caras de sellado con junta.
Plaquita intercambiable
Portaherramientas rígido con plaquita de fijación mecánica: se cambia el filo, no la herramienta.
Cabe en un maletín
Dimensiones 331 × 191 mm: llega a la planta en su maletín, con manual y certificado de ensayo.
Datos técnicos
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Accionamiento | Manual |
| Montaje | Interior, en el orificio de la brida (ID mount) |
| Rango de amarre | Ø 25 – 152 mm (1" – 6") |
| Rango de refrentado | Ø 25 – 482 mm (1" – 19") |
| Dimensiones | 331 × 191 mm |
| Altura | 80 mm · 134 mm con pomo |
| Avance radial | Por husillo, mando por pomo |
| Guías del carro | Regletas de latón ajustables |
| Herramienta | Plaquita intercambiable en portaherramientas rígido |
| Acabado | Espiral continua (fonográfica) |
| Suministro | Maletín de transporte, manual, certificado de ensayo |
Datos referidos a la configuración estándar, sujetos a actualización. Para bridas fuera de rango o mecanizados especiales, solicita una verificación a nuestra oficina técnica.
Lista para trabajar
- Maletín de transporte
- Manual de uso y mantenimiento
- Declaración del fabricante
- Certificado de ensayo (Certificate of Trueness)
La gama
Dónde se sitúa en la familia ORBITRUE
El número del modelo es el diámetro máximo de refrentado en pulgadas. Seis tamaños cubren bridas de 1" a 80".
- ORBITRUE 19 ManualØ 25–482 mm
- ORBITRUE 6PróximamenteØ 25–152 mm
- ORBITRUE 16PróximamenteØ 25–406 mm
- ORBITRUE 24PróximamenteØ 300–600 mm
- ORBITRUE 40 Switch SystemØ 457–1016 mm
- ORBITRUE 80 Switch SystemØ 1016–2032 mm
