La llave dinamométrica hidráulica se elige partiendo del par máximo que exige la unión, con un margen que sitúe el valor objetivo en la zona central del rango de la herramienta. Solo después se valoran el acceso a la tuerca, el cuadradillo y el vaso de impacto. Par, espacio disponible y punto de reacción deciden el modelo antes que cualquier otra consideración.
En una brida de tubería, en un recipiente a presión o en la base de una torre eólica, el apriete hidráulico responde a un problema concreto: aplicar el mismo par en todos los pernos, en espacios reducidos, sin depender de la fuerza del operario. La llave equivocada, sin embargo, convierte la ventaja en un riesgo: trabaja al límite, no entra en la unión o descarga la reacción donde no debe.
El recorrido completo sobre el apriete de bridas con bolting hidráulico parte de la unión; aquí se sigue, en cambio, el orden de las decisiones que un técnico de mantenimiento toma frente a una especificación de apriete: par, acceso, cuadradillo y vaso, central hidráulica, control de la calibración.
Empiece por el par, no por el perno

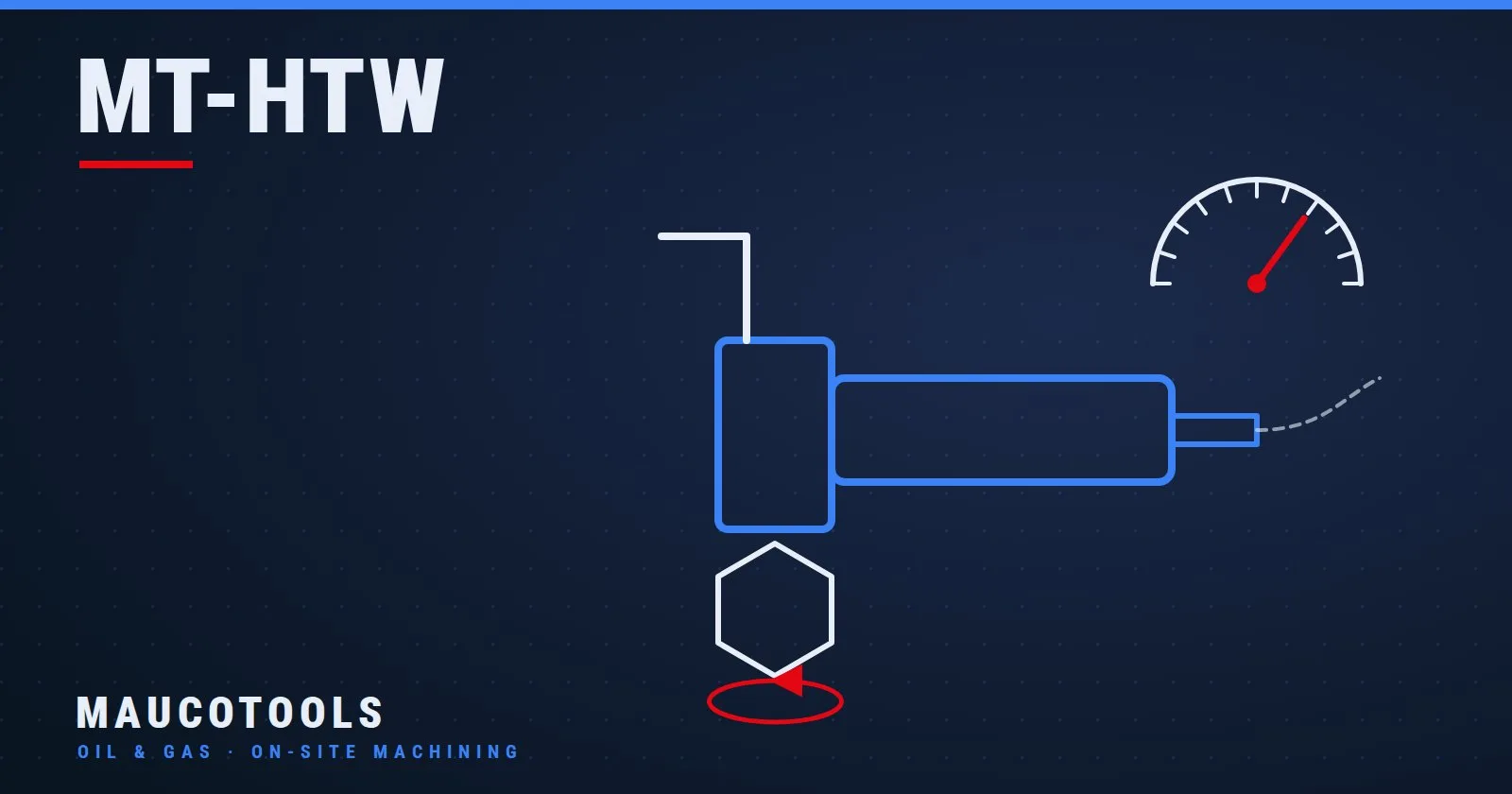

La llave dinamométrica hidráulica —en buena parte de Latinoamérica también llamada llave hidráulica de torque o torquímetro hidráulico— es una herramienta de apriete en la que un cilindro, alimentado por una central hidráulica de alta presión, hace girar un cuadradillo mediante un mecanismo de trinquete; el par entregado depende de la presión ajustada y el cuerpo descarga la fuerza de reacción sobre un punto fijo adyacente a la tuerca. No es un multiplicador manual ni una llave de impacto: el par es controlado, repetible y certificado.
El primer dato que hay que tener en la mano no es el diámetro del perno, sino el par de apriete que exige la unión. Ese valor lo definen el proyectista de la brida, el fabricante de la junta, el OEM del equipo o el procedimiento aplicable (ASME PCC-1, VDI 2230). Dos bridas con el mismo perno pueden requerir pares distintos por material, lubricante y junta.
Si falta la especificación, la calculadora de par con el método T = K·D·F ofrece un orden de magnitud útil para dimensionar la herramienta. Su advertencia vale al pie de la letra:
Valor indicativo para dimensionar la herramienta — no es una especificación de apriete. El par de apriete es un dato de diseño de la unión: lo definen el proyectista de la brida, el fabricante de la junta, el OEM o el procedimiento aplicable (ASME PCC-1, VDI 2230). Con el solo control de par, la dispersión de la precarga es del orden del ±25–30%.
Regla práctica: el valor objetivo debe caer en la zona central del rango de la llave, no en el límite superior. Una llave que trabaja siempre a la presión máxima somete a esfuerzo sellos y trinquete, no deja margen para un lubricante distinto del previsto y no tiene reserva si el procedimiento pide una pasada final de verificación a par incrementado.
Un ejemplo con los valores de la calculadora: un espárrago M30 clase 10.9 lubricado con MoS₂, con precarga al 65%, da unos 1.083 Nm (valor indicativo para dimensionar la herramienta, no una especificación de apriete). En la serie MT-HTW, la MT-HTW-1250 llega a 1.236 Nm y trabajaría casi a fondo de escala; la MT-HTW-1800, con rango de 177–1.795 Nm, sitúa ese valor en la zona central y es la combinación correcta.
Criterio n.º 1: par máximo y repetibilidad ±3%
La serie MT-HTW de Maucotools cubre doce tamaños estándar, desde los 98 Nm de la MT-HTW-1000 hasta los 136.312 Nm de la MT-HTW-136000 (valores de catálogo, indicativos para emparejar llave y unión, no pares de apriete a aplicar). Entre ambos extremos, los saltos de tamaño son cortos precisamente para permitir elegir la llave que mantiene el objetivo lejos de los extremos del rango.
El segundo número que hay que leer en la ficha técnica es la repetibilidad: ±3%. En la práctica significa que, a igual presión ajustada en la central hidráulica, la llave devuelve el mismo par en todos los pernos de la brida, del primero al último de la pasada en cruz. Es esto lo que hace posible un apriete uniforme y una compresión regular de la junta, no la fuerza en sí.
Cada llave MT-HTW se calibra y se entrega con certificado de par y con la tabla presión-par específica de esa llave. El par no se ajusta en la llave: se ajusta la presión en la central leyendo la tabla y se verifica en el manómetro. Por eso la tabla debe conservarse junto a la herramienta y sustituirse en cada nueva calibración.
El peso cuenta tanto como el par. Una MT-HTW-1000 pesa 1,0 kg y se sujeta con una mano; una MT-HTW-136000 pesa 109 kg y exige un punto de izado. Entre ambas, el tamaño elegido con margen suele ser también el que el operario consigue posicionar y girar solo, en altura o en un skid abarrotado. El cuerpo de aleación ligera de alta resistencia sirve exactamente para eso.
Criterio n.º 2: el acceso a la unión
El par dice qué tamaño; el espacio alrededor de la tuerca dice qué ejecución. Todas las MT-HTW tienen cabezal giratorio 360° y reacción integrada: el brazo se orienta hacia el punto de apoyo más cómodo, que debe ser sólido, casi siempre la tuerca adyacente o un tramo de brida. En las cinco franjas centrales (1800, 4500, 7500, 10000, 16000) existen tres ejecuciones para los casos difíciles, hasta un total de 27 modelos.
Espacio radial reducido: ejecución -E con estriado exterior
Cuando los pernos están muy juntos o la brida queda cerca de una pared, de un soporte o de otra tubería, el cuerpo estándar no encuentra sitio. La -E mantiene el mismo par con un cuerpo compacto y menor volumen: es la elección típica en bridas de pequeño diámetro con pernos próximos y en equipos empotrados en skids.
Tuberías y orientaciones difíciles: ejecución -U uniswivel 360×180
En una tubería que corre en vertical, en una brida inclinada o donde la manguera hidráulica no puede salir recta, el acoplamiento rápido giratorio 360×180 de la -U permite conectar las mangueras desde cualquier ángulo sin forzarlas. El diseño esbelto ayuda a introducir la llave donde el operario no ve directamente la tuerca.
Sin punto de reacción: ejecución -Q con reacción en línea
Hay uniones en las que alrededor de la tuerca no hay nada sobre lo que apoyar el brazo: pernos aislados, bridas ciegas, anclajes sobre estructura metálica pesada. La -Q lleva el brazo de reacción en línea con el cuadradillo y elimina la carga torsional sobre el cuerpo de la llave. No es una opción de comodidad: es la única ejecución correcta cuando falta un punto de reacción tradicional.
Antes de pedir, la prueba es sencilla: con la brida delante, o con el plano, comprobar para cada perno dónde apoya el brazo y por dónde salen las mangueras. El configurador de la página MT-HTW guía en la elección entre tamaño y ejecución partiendo precisamente de par y acceso: conviene usarlo con la especificación de la unión a mano.
Cuadradillo, vaso de impacto y central hidráulica
La llave entrega el par a través de un cuadradillo, de 3/4" en los tamaños pequeños a 3.1/2" en la MT-HTW-136000. El cuadradillo lo fija el tamaño elegido: el vaso debe tener el mismo cuadro hembra y el hexágono exacto de la tuerca. Un hexágono de medida próxima pero no idéntica redondea la tuerca en la primera presurización.
El vaso debe ser de impacto, no un vaso cromado de llave de trinquete manual. Los vasos de impacto MT-IS son de acero aleado de alta resistencia forjado en caliente y tratado térmicamente, con orificio para pasador de retención y junta tórica: el retén impide que el vaso se salga bajo carga o caiga dentro de la brida. Cubren cuadradillos de 3/8" a 3.1/2" y medidas entre caras hasta 235 mm, en versión hexagonal, bihexagonal y bicuadrada.
Dos detalles que suelen descubrirse en campo: si la tuerca está embutida o el espárrago sobresale mucho, hace falta la versión larga; si el espacio entre tuerca y tuerca es mínimo, hace falta la de pared delgada. Mejor decidirlo sobre el plano de la brida que frente a la unión abierta, con la cuadrilla esperando.
La central hidráulica —o unidad de potencia— es la tercera pata del sistema. Debe ser compatible con la alta presión que exigen las llaves MT-HTW, con manómetro legible y con mangueras y racores dedicados al apriete hidráulico, no mangueras de taller genéricas. El par se ajusta en presión: el manómetro debe verificarse, por tanto, con la misma disciplina que la llave.
La calibración periódica y el certificado actualizado forman parte de la elección, no son un accesorio. Una llave con el certificado caducado es, a efectos del procedimiento, una llave de par desconocido: el informe de apriete que el cliente final o el inspector pedirán al final de la parada parte del número de certificado.
Errores comunes al elegir
- Llave al límite del rango. El objetivo coincide con el par máximo: sin margen, desgaste acelerado, imposible ejecutar una pasada de verificación a par incrementado.
- Vaso que no es de impacto. Un vaso cromado bajo una llave hidráulica puede agrietarse; el riesgo es para el operario antes incluso que para la tuerca.
- Punto de reacción improvisado. Brazo apoyado en un tubo de instrumentación, un soporte ligero o una junta: el apoyo se deforma y el par transmitido ya no es el previsto.
- Par de tabla genérica. Las tablas "por diámetro" ignoran lubricante, junta y clase del material: el par debe tomarse de la especificación de la unión o del procedimiento aplicable.
- Sin calibración periódica. Llave y manómetro derivan con el tiempo; sin certificado actualizado, la repetibilidad ±3% es un dato de placa, no un dato de campo.
- Ejecución estándar donde hacía falta -E, -U o -Q. La llave entra a duras penas, las mangueras trabajan dobladas o el brazo no encuentra apoyo: el problema estaba en el pedido, no en el montaje.
Lista de comprobación final antes de pedir
- Recuperar el par de apriete de la especificación de la unión (proyectista, OEM, procedimiento); en su ausencia, usar la calculadora solo para dimensionar la herramienta, con su advertencia.
- Elegir el tamaño MT-HTW en el que el objetivo caiga en la zona central del rango, nunca en los extremos.
- Verificar el acceso en cada perno: espacio radial, salida de las mangueras, punto de reacción. Decidir entre ejecución estándar, -E, -U o -Q.
- Emparejar el vaso de impacto MT-IS: cuadradillo de la llave, hexágono exacto de la tuerca, estándar o largo, pared normal o delgada.
- Comprobar que central hidráulica, manómetro, mangueras y racores sean compatibles con la alta presión que exige la llave.
- Exigir certificado de calibración y tabla presión-par de la llave; planificar la verificación periódica antes de la próxima parada.
Un último punto tiene que ver con el uso real. Si la llave hace falta para una parada al año, o para una segunda cuadrilla que refuerce a la ya equipada durante un turnaround, inmovilizar una herramienta que trabaja pocas semanas no tiene sentido: en esos casos conviene valorar el alquiler de un kit dimensionado para el periodo de la intervención, con los mismos criterios de esta lista de comprobación.
Preguntas frecuentes
¿Qué tamaño de llave hace falta para una brida dada?
No se parte de la brida, sino del par de apriete prescrito para esa unión. Con ese valor en la mano se elige el tamaño MT-HTW en el que el objetivo cae en la parte central del rango; si el par se acerca al máximo de un tamaño, se pasa al siguiente.
El diámetro nominal de la brida por sí solo no basta: dos bridas idénticas con juntas o lubricantes distintos pueden requerir pares distintos.
¿Qué significa repetibilidad ±3% en la práctica?
Que, ajustada una presión en la central hidráulica, el par realmente entregado en los distintos pernos se mantiene dentro del ±3% del valor nominal. Es la condición para un apriete uniforme a lo largo de la brida. No debe confundirse con la dispersión de la precarga, que con el solo control de par es del orden del ±25–30% por efecto de la fricción bajo la tuerca y en la rosca.
¿Puedo usar vasos normales con una llave hidráulica?
No. Los vasos cromados para llave de trinquete manual no están diseñados para el par y los esfuerzos de una llave hidráulica y pueden romperse. Hacen falta vasos de impacto de acero aleado con orificio para pasador de retención y junta tórica, como los MT-IS, con el cuadradillo de la llave y el hexágono exacto de la tuerca.
¿Cuándo es necesaria la ejecución -Q con reacción en línea?
Cuando alrededor de la tuerca no existe un punto de apoyo sólido para el brazo de reacción: pernos aislados, bridas ciegas, anclajes sobre estructura metálica. La -Q alinea la reacción con el cuadradillo y elimina la carga torsional sobre el cuerpo; está disponible en las franjas 1800, 4500, 7500, 10000 y 16000.
¿Llave hidráulica o tensor?
La llave aplica un par; el tensor hidráulico alarga el espárrago y obtiene una precarga axial sin fricción, pero exige que el perno sobresalga por encima de la tuerca. En bridas con espárragos a ras de la tuerca, y en la mayoría de los mantenimientos ordinarios, la llave dinamométrica hidráulica sigue siendo la herramienta de referencia.
Elegir una llave dinamométrica hidráulica es una secuencia de cuatro decisiones: par con margen, ejecución según el acceso, vaso de impacto adecuado, central hidráulica y calibración. Quien las toma en este orden llega a la parada con una herramienta que entra en la unión, apoya donde debe y devuelve el mismo par en cada perno.
Para comparar tamaños, ejecuciones y accesorios, la gama bolting de Maucotools reúne llaves MT-HTW, vasos MT-IS y tensores; la cotización se solicita desde la misma página indicando par requerido, tipo de unión y condiciones de acceso.
Las llaves hidráulicas trabajan a alta presión: manos siempre lejos del brazo de reacción y de la unión durante la presurización, mangueras y racores en buen estado, e instrucciones del fabricante y procedimientos de seguridad de la planta respetados en cada apriete.
