La coupe à froid des tuyaux est la manière mécanique et sans flamme de sectionner et de chanfreiner un tuyau sur place : une machine split-frame se referme autour du tuyau et usine la paroi avec un outil de coupe plutôt qu’avec une flamme. Comme il n’y a pas de chaleur, il n’y a pas de zone affectée thermiquement, si bien que l’on peut intervenir sur des conduites en service ou dangereuses.
Pour les ingénieurs de maintenance et les tuyauteurs, le coût réel d’une coupe est rarement la coupe elle-même : c’est le temps d’arrêt qui l’entoure. Envoyer un tronçon à l’atelier, attendre un permis de travail à chaud ou redresser la déformation thermique après une coupe à la flamme ajoutent chacun des heures ou des jours. Une machine de coupe à froid des tuyaux supprime ces étapes en travaillant en ligne.
La référence tout au long de ce guide, ce sont les machines Maucotools SFM : des outils orbitaux split-frame conçus pour un travail portatif, par un seul opérateur, sur des tuyaux de 2 à 60 pouces de diamètre extérieur. Le principe est le même à toutes les tailles : on bride la machine sur le tuyau, et non le tuyau sur une machine.
Ce qu’est la coupe à froid des tuyaux et pourquoi l’absence de flamme compte
La coupe à froid est une coupe mécanique. Une plaquette d’outil trempée cisaille la paroi du tuyau tandis que la machine tourne autour de lui, exactement comme un tour enlève du métal. Il n’y a ni flamme ni arc plasma, ni consommation de gaz ou de disques abrasifs à gérer. La coupe est produite par la seule force de coupe.
L’absence de flamme est l’essentiel sur une installation en exploitation. Une coupe à la flamme ou au plasma crée une zone affectée thermiquement (ZAT), où la structure du métal se modifie près de la coupe, et elle peut ovaliser le tuyau. La coupe à froid ne laisse ni ZAT ni déformation thermique, de sorte que le tuyau reste dimensionnellement conforme et que le métal adjacent conserve ses propriétés.
Sans source d’inflammation ni étincelles, la coupe à froid s’utilise dans les zones en service et dangereuses où le travail à chaud est restreint ou interdit : conduites de procédé encore en service, raffineries et zones à atmosphère inflammable. C’est pourquoi elle constitue une méthode par défaut pour la réparation et les piquages (tie-in) des tuyauteries dans le pétrole et le gaz.
Une machine de coupe à froid split-frame fait aussi deux tâches en une seule passe. Elle coupe le tuyau et usine simultanément le chanfrein de soudage, si bien que le tuyau sort de l’outil déjà préparé pour le soudage : régulier, d’équerre et assez propre pour satisfaire aux normes de soudage radiographique. Il n’y a ni deuxième montage ni meulage du chanfrein à la main.
Comment fonctionne une machine de coupe à froid des tuyaux

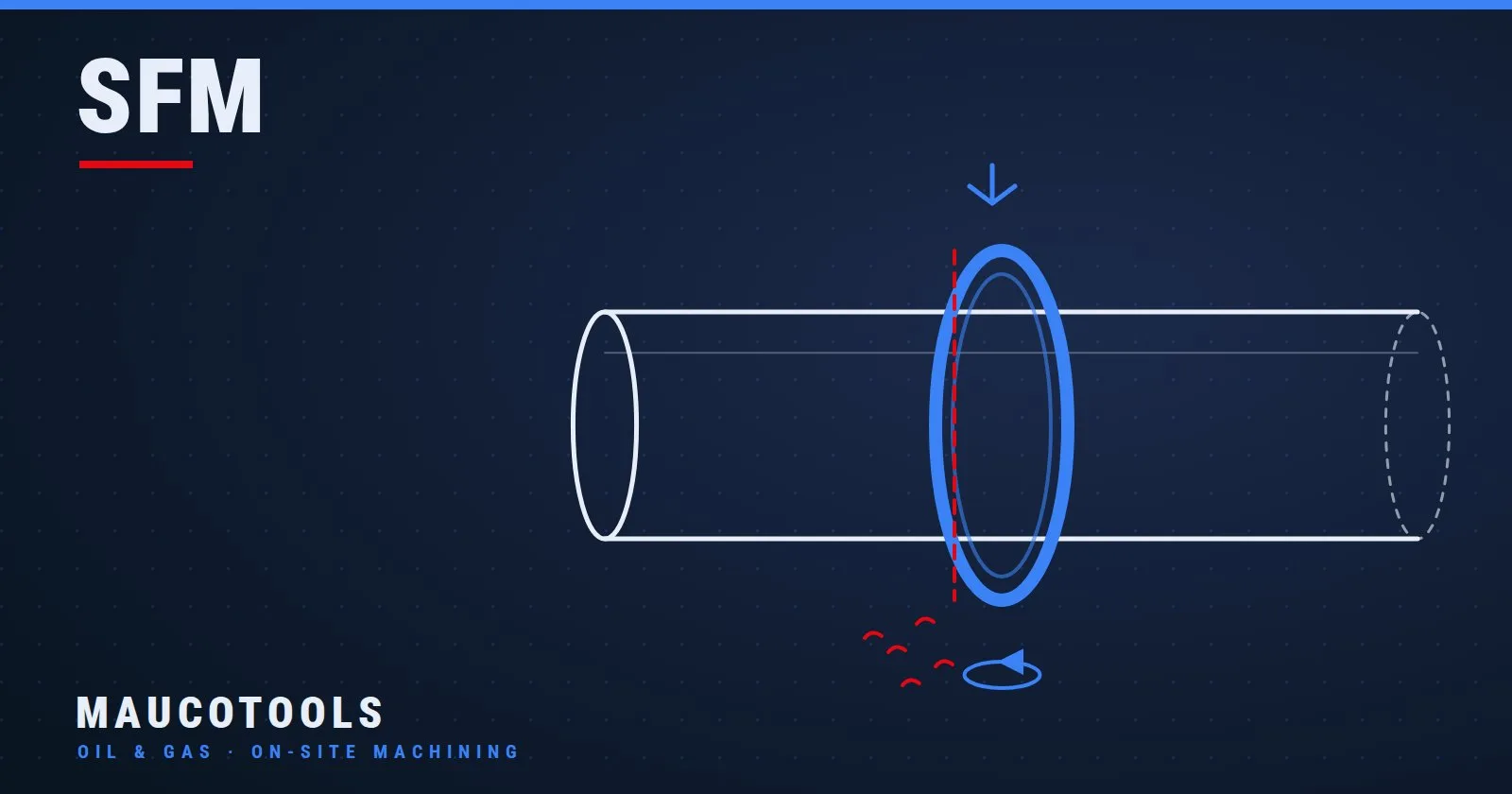

Une machine de coupe à froid des tuyaux se présente comme un cadre fendu (split frame), aussi appelé clamshell. Le cadre s’ouvre en deux moitiés sur charnière, enveloppe un tuyau déjà en place dans la ligne et se referme en un anneau complet. Rien n’a à être enfilé sur une extrémité de tuyau, si bien qu’elle se monte sur des tronçons fixés aux deux extrémités.
Une fois bridée et centrée, la machine travaille de façon orbitale. Un anneau rotatif entraîne les plaquettes sur toute la circonférence tandis qu’un mécanisme d’avance les pousse régulièrement dans la paroi. Chaque tour prélève une passe maîtrisée jusqu’à ce que l’outil sépare complètement la paroi : un procédé d’usinage, non une rupture.
Monter l’outil de coupe sur l’anneau, plutôt que le tuyau dans un mandrin, voilà ce qui rend la méthode portative et in situ. Les machines orbitales de coupe de tuyau split-frame de la gamme SFM se brident sur le tuyau lui-même, de sorte que le tuyau ne bouge jamais : rien à déposer, rien à expédier, rien à réaligner ensuite.
Le même anneau peut porter un outil de chanfreinage à côté de l’outil de tronçonnage, et c’est ainsi qu’une seule passe réalise à la fois la coupe et la préparation de soudure. Pour un simple chanfreinage sur une extrémité de tuyau déjà coupée, l’outil dédié est une chanfreineuse de tuyaux portative — la Maucotools PBM — tandis que la SFM s’impose lorsque la même passe doit couper et chanfreiner ensemble.
Choisir une machine de coupe à froid : la taille selon le diamètre extérieur

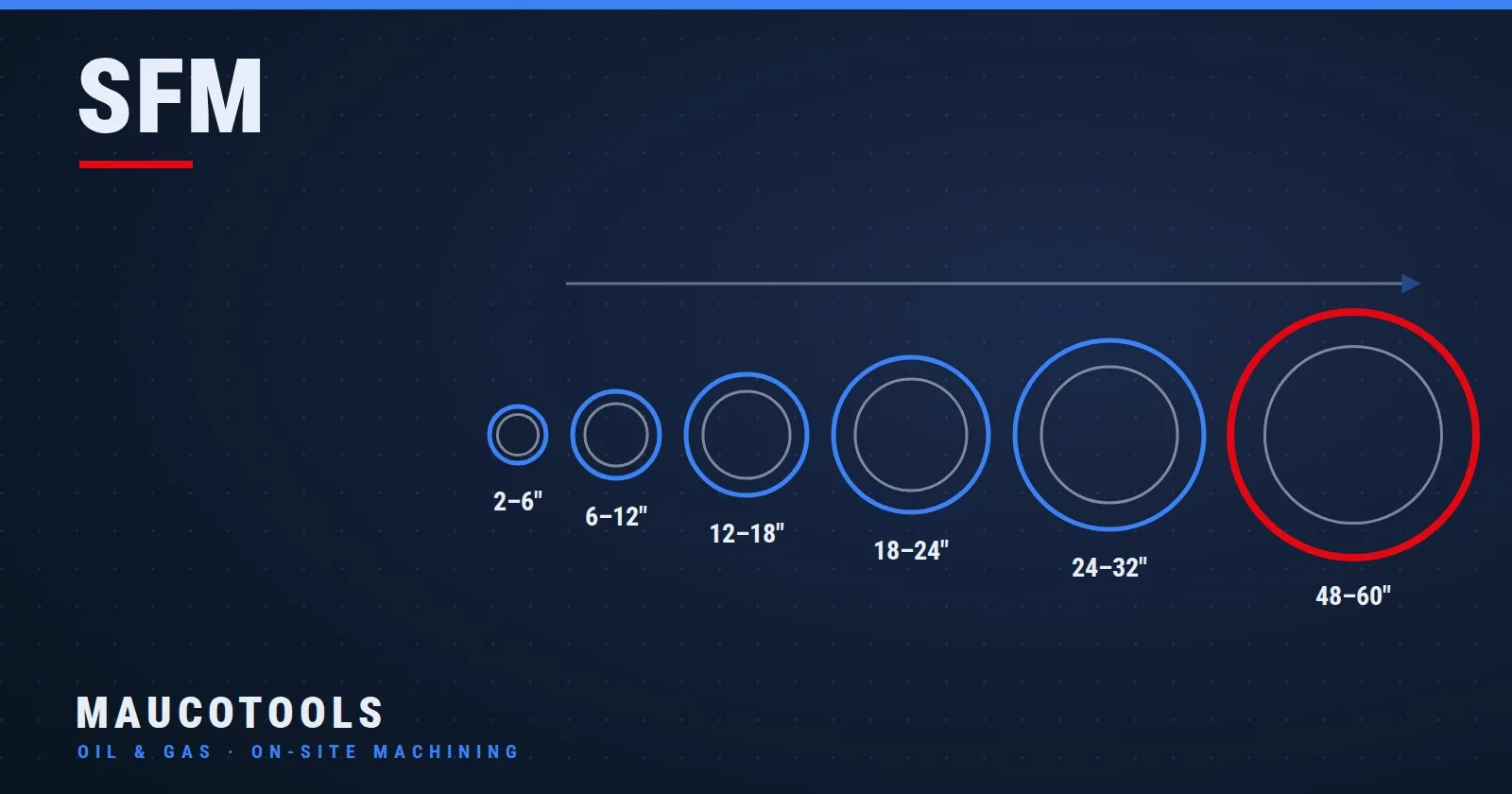

La première question de dimensionnement pour toute machine de coupe à froid est le diamètre extérieur (OD), et non le diamètre nominal. Le cadre fendu doit correspondre à l’OD réel du tuyau qu’il enserre. La gamme SFM couvre de 2 à 60 pouces avec six modèles, chacun conçu pour une plage de diamètres :
- SFM-26 — OD de 2 à 6 in (bridage 50.8–152.4 mm)
- SFM-612 — OD de 6 à 12 in
- SFM-1218 — OD de 12 à 18 in
- SFM-1824 — OD de 18 à 24 in
- SFM-2432 — OD de 24 à 32 in
- SFM-4860 — OD de 48 à 60 in
Le poids augmente avec la taille, ce qui compte lorsqu’un seul technicien porte et monte la machine, parfois en hauteur. La SFM-26 a un poids net de 17.5 kg (38.5 lb) et est réellement portative par un seul opérateur ; la SFM-612 avoisine 24 kg, la SFM-1218 environ 38 kg et la SFM-1824 environ 48 kg. Les cadres plus grands imposent généralement un plan de levage.
À titre de repère, le plus petit modèle — la SFM-26 — bride des tuyaux de 50.8 à 152.4 mm (de 2 à 6 in), tourne à environ 34 à 37 rpm selon l’entraînement et fonctionne avec un moteur pneumatique de 4 HP, électrique de 1.5 kW ou hydraulique triphasé de 5 HP. Les modèles plus grands proposent les mêmes trois entraînements, dimensionnés pour les diamètres supérieurs qu’ils usinent.
Accorder le modèle, l’entraînement et l’outillage à une ligne précise est plus rapide avec le configurateur Maucotools, qui restreint la gamme SFM au diamètre extérieur et aux conditions de chantier que vous saisissez.
Pneumatique, électrique ou hydraulique : choisir l’entraînement
Chaque modèle SFM existe en trois versions d’entraînement, et le choix tient au chantier plus qu’à la machine. Il n’existe pas de SFM manuelle : la rotation et l’avance sont toujours motorisées, car sectionner la paroi d’un tuyau à la main n’est ni précis ni sûr.
- Pneumatique — le choix courant dans les raffineries et sur les lignes à atmosphère inflammable : les moteurs à air conviennent aux zones dangereuses et se jouent de la poussière et de l’humidité. Ils exigent un compresseur au débit suffisant.
- Électrique — pratique là où l’on dispose d’un courant triphasé propre et où l’atmosphère n’est pas classée dangereuse ; silencieux et régulier.
- Hydraulique — la plus forte densité de puissance, privilégiée sur les grands diamètres et les fortes épaisseurs, et courante en offshore où une centrale hydraulique tourne déjà.
Coupe à froid, coupe à chaud ou envoi à l’atelier
La coupe à froid gagne sa place par comparaison. Sur une réparation ou un piquage, les trois options réalistes sont : couper le tuyau à froid en ligne, le couper à chaud à la flamme ou au plasma, ou découper un tronçon et l’envoyer dans un atelier d’usinage. Chacune a un coût différent.
Coupe à froid en ligne
Le tuyau ne bouge pas. Pas de permis de travail à chaud, pas de ZAT, pas de déformation thermique, et le chanfrein sort usiné et prêt à souder. La machine est portative et à un seul opérateur dans les tailles les plus petites. La contrepartie, c’est le temps de montage pour brider et centrer, et l’accord du cadre avec l’OD.
Coupe à chaud à la flamme ou au plasma
Rapide à mettre en œuvre et légère en outillage de fixation, mais elle apporte de la chaleur : une zone affectée thermiquement, une déformation qui peut ovaliser le tuyau, et du laitier ou des bavures à meuler avant de souder. Sur beaucoup d’installations, elle impose aussi un permis de travail à chaud et une surveillance incendie — rédhibitoire sur une conduite d’hydrocarbures en service.
Découper un tronçon pour l’atelier
Un tour d’atelier donne une coupe précise, mais seulement après que le tuyau a été déposé, transporté, usiné, retransporté et remonté. Cela fait des jours d’arrêt et une longue chaîne de manutention — précisément le coût qu’une machine de coupe à froid portative est conçue pour supprimer.
Le schéma est constant : la coupe à froid échange quelques minutes de montage contre la suppression des permis, des dommages thermiques et du transport. Sur une ligne qui doit revenir en service, cet échange penche presque toujours en faveur de l’usinage du tuyau là où il se trouve.
Erreurs courantes dans la coupe à froid des tuyaux
La plupart des problèmes de coupe à froid des tuyaux tiennent au montage et à l’outillage, non à la machine elle-même. Voici ceux qui reviennent le plus souvent :
- Dimensionner d’après le diamètre nominal plutôt que l’OD. Le cadre bride l’extérieur du tuyau, et un tuyau de 6 pouces nominaux ne fait pas 6 pouces d’OD. Vérifiez le diamètre extérieur mesuré avant de choisir le modèle.
- Sauter l’étape de centrage. Si la machine n’est pas concentrique au tuyau, la coupe dérive et l’angle du chanfrein varie sur la circonférence. Le temps passé à mettre le cadre d’équerre revient sous la forme d’un joint prêt à souder.
- Sous-dimensionner l’entraînement. Un moteur à air à court de débit, ou le mauvais entraînement pour une forte épaisseur, cale et broute. Accordez l’entraînement — pneumatique, électrique ou hydraulique — au tuyau et au chantier.
- Avancer de façon trop agressive. La coupe à froid est une série de passes maîtrisées, non une unique plongée profonde. Forcer l’avance surcharge les plaquettes, gâche l’état de surface et raccourcit la durée de vie de l’outil.
- Négliger les plaquettes. Des plaquettes émoussées ou ébréchées sont la cause habituelle d’un chanfrein grossier. Ces outils de coupe à froid sont des consommables : la coupe n’est jamais plus nette que son arête de coupe.
Pas à pas : couper un tuyau à froid en ligne
La séquence est courte, et l’essentiel du savoir-faire réside dans le montage :
- Mesurez et confirmez l’OD du tuyau, puis choisissez le modèle SFM dont la plage le couvre et l’entraînement adapté au chantier.
- Isolez et préparez la ligne selon la procédure du chantier. La coupe à froid supprime le risque d’inflammation, mais la ligne doit tout de même être manœuvrée selon le plan.
- Ouvrez le cadre fendu, positionnez-le d’équerre sur le tuyau au niveau de la ligne de coupe et refermez-le en un anneau complet.
- Centrez et alignez la machine pour que l’anneau tourne concentrique au tuyau, puis réglez la position de coupe ainsi que l’angle de chanfrein et le talon.
- Raccordez l’entraînement — air, électricité ou hydraulique — et réglez l’avance et la vitesse selon le matériau du tuyau et l’épaisseur de paroi.
- Faites tourner la machine de façon orbitale, en laissant l’outil réaliser des passes maîtrisées jusqu’à ce qu’il sépare la paroi et achève le chanfrein.
- Arrêtez l’avance, ouvrez le cadre, retirez la machine et inspectez la coupe et le chanfrein avant l’ajustage et le soudage.
La coupe à froid tient la flamme à l’écart du travail, mais les conduites en service et sous pression comportent leurs propres dangers : suivez toujours les procédures de consignation du chantier et la notice d’utilisation de la machine.
Coupe à froid des tuyaux : questions fréquentes
Qu’est-ce qu’une machine de coupe à froid des tuyaux ?
Une machine de coupe à froid des tuyaux est un outil à cadre fendu (split-frame), ou clamshell, qui se bride autour d’un tuyau en ligne et usine la paroi avec un outil de coupe plutôt qu’avec une flamme. Elle coupe et chanfreine le tuyau sur place, sans chaleur, sans zone affectée thermiquement et sans consommation de gaz ni de disques abrasifs.
Existe-t-il une version manuelle de la SFM ?
Non. Toute SFM est motorisée — pneumatique, électrique ou hydraulique. La rotation et l’avance sont entraînées par un moteur, car sectionner avec précision la paroi d’un tuyau et usiner un chanfrein régulier exige une rotation motorisée et maîtrisée plutôt que la force de la main.
Quelles tailles de tuyau peut-on couper à froid ?
La gamme SFM couvre des diamètres extérieurs de 2 à 60 pouces avec six modèles, de la SFM-26 (de 2 à 6 in) à la SFM-4860 (de 48 à 60 in). Le bon modèle est celui dont la plage de diamètres correspond à l’OD mesuré du tuyau.
Peut-on couper à froid un tuyau encore en service ?
La coupe à froid est sans flamme et sans étincelle, ce qui explique son emploi dans les zones en service et dangereuses où le travail à chaud est restreint. Qu’une ligne donnée puisse être travaillée en service dépend des procédures de consignation et de permis du site : la méthode supprime la source d’inflammation, non l’obligation de respecter les règles de sécurité de l’installation.
La coupe à froid prépare-t-elle aussi le chanfrein de soudage ?
Oui. Une machine de coupe à froid split-frame coupe et chanfreine en une seule opération, laissant un chanfrein régulier et prêt à souder qui satisfait aux normes de soudage radiographique. Cela supprime l’étape distincte de meulage ou d’usinage du chanfrein après la coupe.
La coupe à froid des tuyaux se résume à un échange simple : brider une machine portative sur le tuyau et le couper sans flamme et sur place, au lieu d’apporter de la chaleur à la ligne ou de traîner la ligne jusqu’à un atelier. Le bénéfice : aucune zone affectée thermiquement, un chanfrein prêt à souder dans la même passe et une ligne de retour en service en quelques heures plutôt qu’en quelques jours.
Le même principe in situ parcourt toute la gamme portative Maucotools — des machines de coupe à froid SFM à l’alésage en ligne Dual System pour les logements et alésages usés. Usiner le composant là où il est, au lieu de le déplacer, voilà ce qui maintient le temps d’arrêt au plus bas.
Pour chiffrer le temps d’arrêt qu’une coupe à froid évite sur votre propre ligne, passez les chiffres dans le calculateur de ROI Maucotools avant votre prochain piquage ou réparation.
