Spianatrice motorizzata per flange
ORBITRUE 40
ORBITRUE 40 è la taglia intermedia delle spianatrici su piattaforma Switch System. Si blocca all’interno della flangia con i bracci di fissaggio; il braccio porta l’utensile in orbita attorno all’asse e rifà la faccia di tenuta direttamente sull’impianto.
È disponibile con azionamento elettrico (motoriduttore con riduzione epicicloidale), pneumatico, idraulico o CNC. Per potenze e velocità chiedi la scheda al nostro ufficio tecnico.
18–40"
Ø
457–1016
Ø mm
±45°
tool head
4
drives
Video
Guardala in azione
It orbits. It trues.
Caratteristiche
Cosa la rende diversa
Flange da 18" a 40"

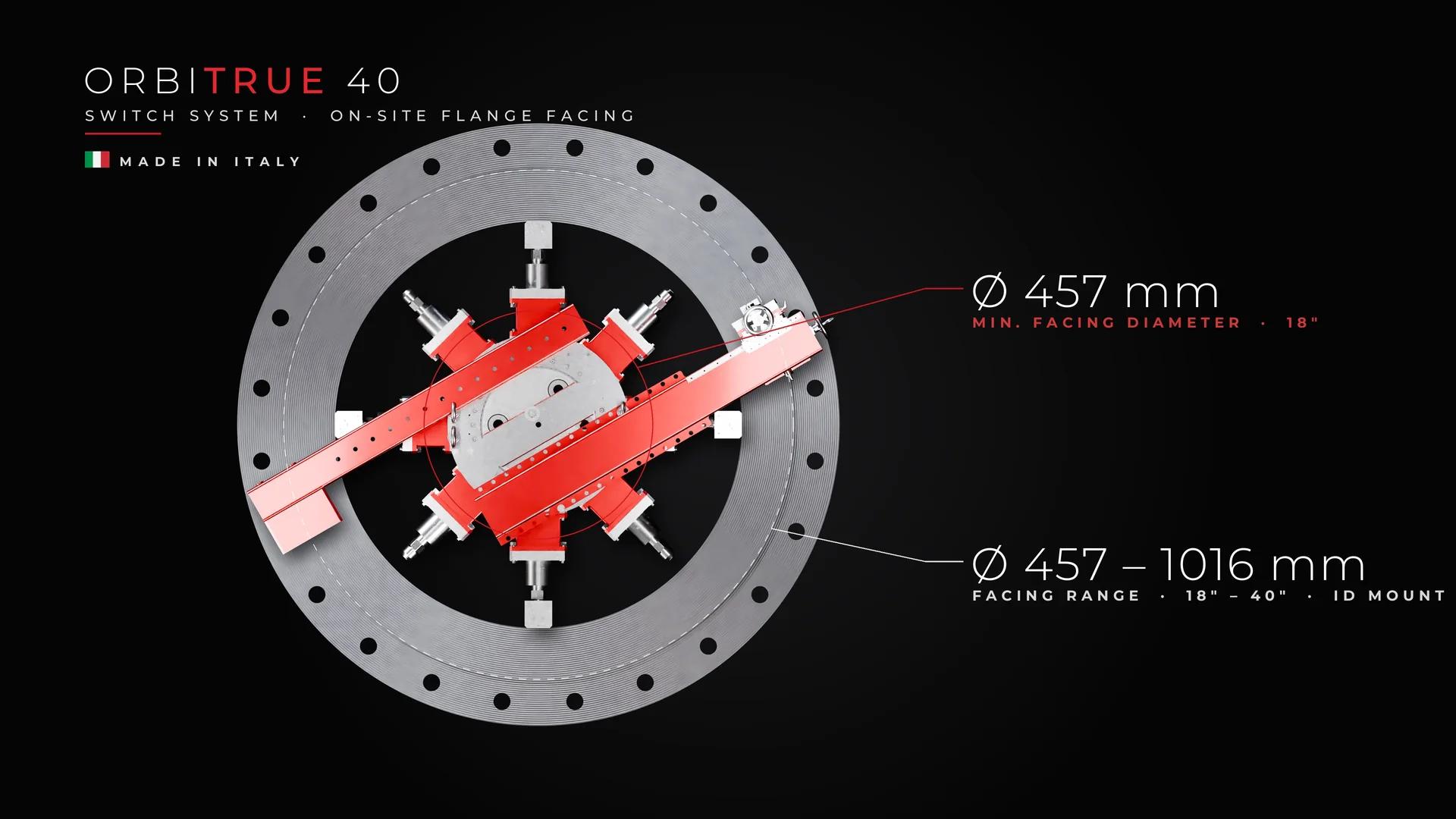

Campo di spianatura da Ø 457 a 1016 mm, con montaggio interno (ID mount).

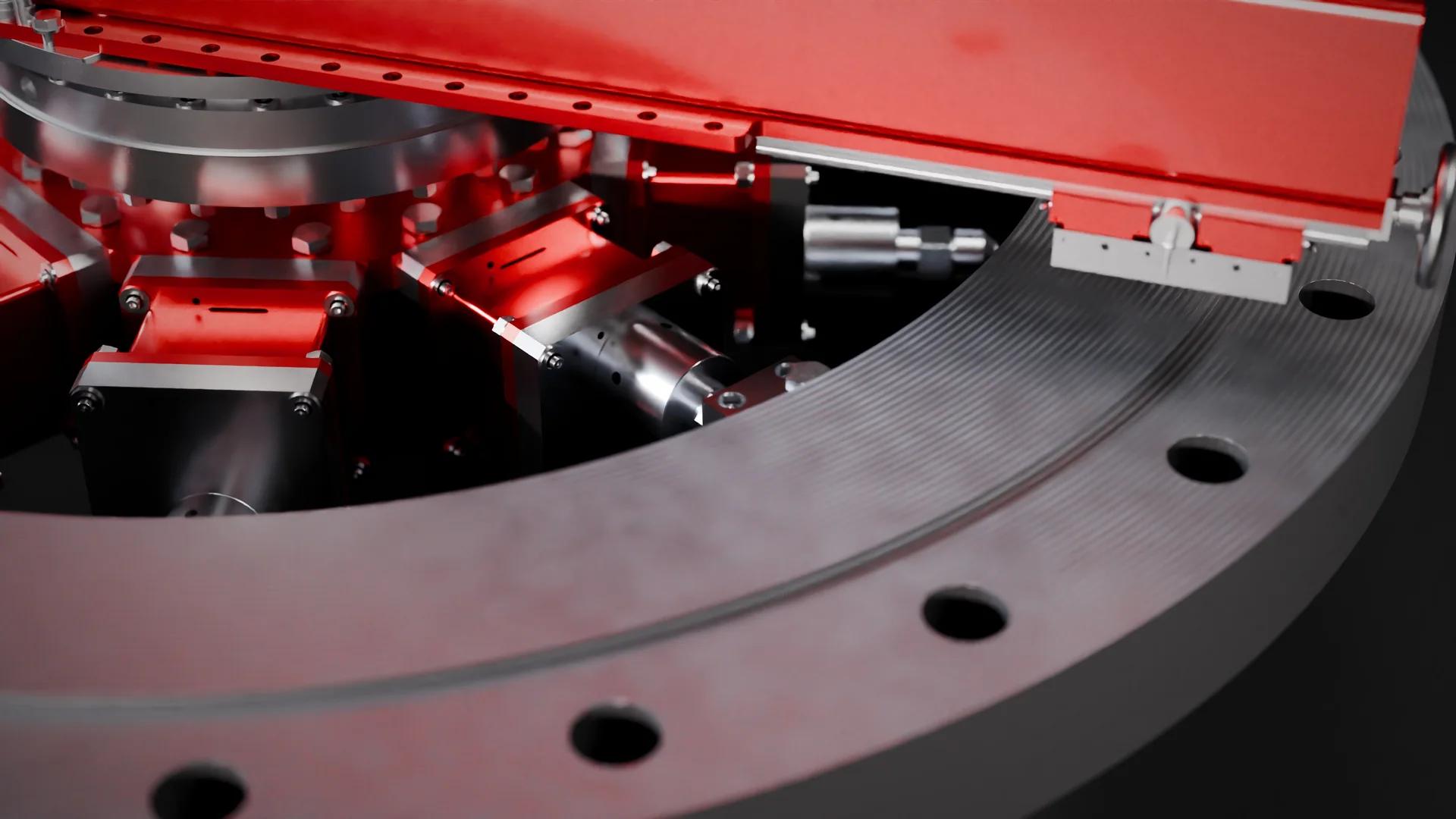

Bloccaggio con bracci di fissaggio
La macchina si centra e si fissa all’interno della flangia con i suoi bracci di fissaggio: nessun riferimento esterno da costruire.
Avanzamento radiale automatico
L’utensile avanza a ogni giro del braccio, sul modulo rotante a ralla di precisione; il comando manuale resta disponibile per accostamenti e riprese.

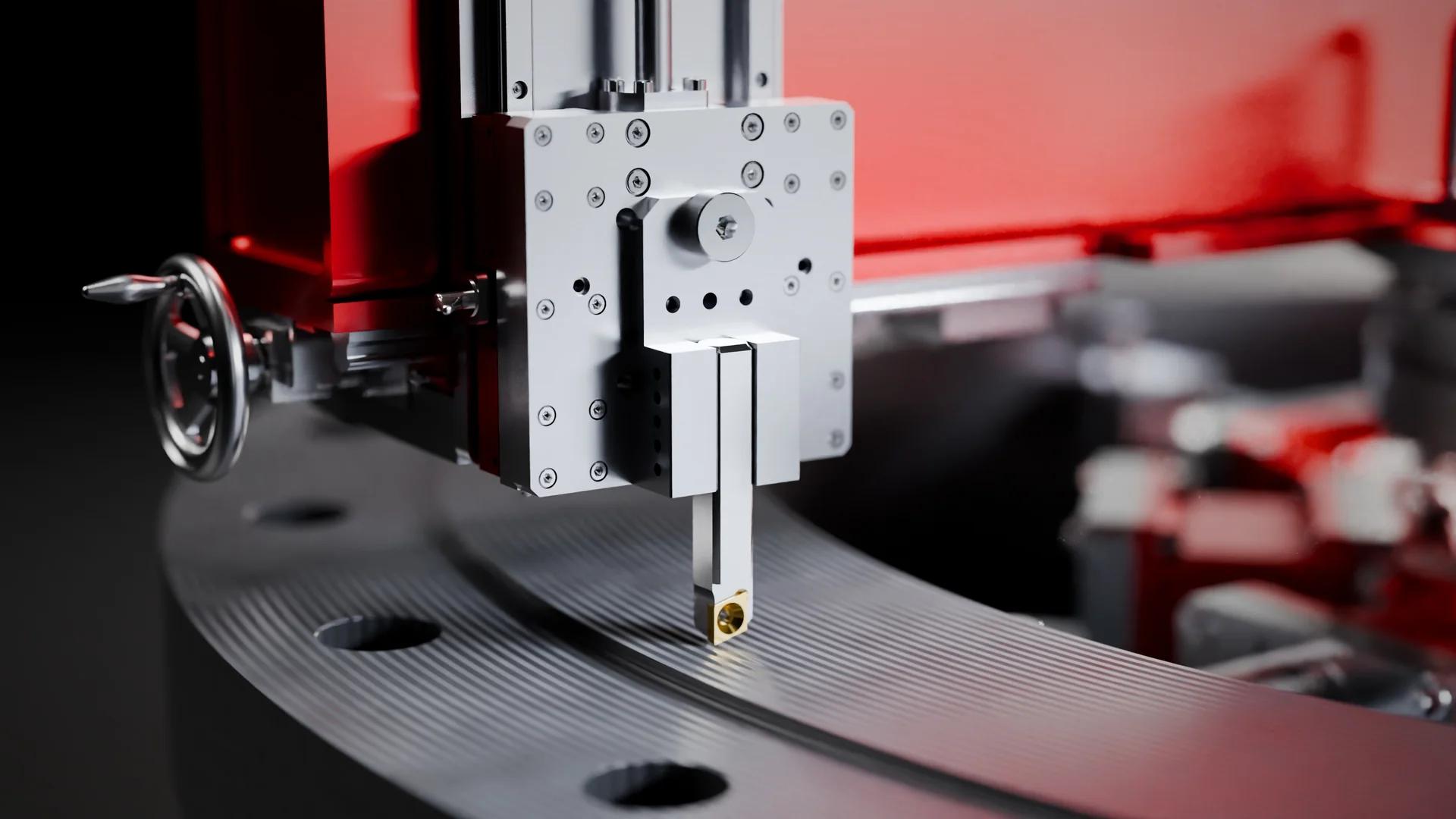

Testa portautensile ±45°
La testa si orienta per spianare, smussare e cianfrinare con lo stesso piazzamento.
Quattro azionamenti
Elettrico, pneumatico, idraulico o CNC: stessa meccanica, energia a scelta.
Piattaforma Switch System
Un nucleo, due macchine: con lo Switch Kit la spianatrice per flange si trasforma in una barenatrice per grandi diametri.
Azionamento
Una taglia, quattro azionamenti
La meccanica è la stessa: si sceglie l’azionamento in base all’energia disponibile sul posto e al tipo di lavoro.
ORBITRUE 40 Electric
Motoriduttore elettrico: la scelta più semplice in officina e in cantiere, dove c’è rete.
ORBITRUE 40 Pneumatic
Motore ad aria compressa, per gli impianti dove l’energia disponibile è l’aria di linea.
ORBITRUE 40 Hydraulic
Motore idraulico con centralina: coppia elevata e velocità regolabile con continuità.
ORBITRUE 40 CNC
Assi motorizzati a controllo numerico, per cicli ripetibili e profili programmati.
Piattaforma
Costruita sullo Switch System
Questa taglia nasce sulla piattaforma Switch System: con lo Switch Kit la spianatrice per flange si trasforma in una barenatrice per grandi diametri, e viceversa. Un nucleo, due macchine: stesso investimento, stessa formazione degli operatori, stessi ricambi.
Scopri lo Switch SystemDati tecnici
Specifiche principali
| Parametro | Valore |
|---|---|
| Azionamento | Elettrico · Pneumatico · Idraulico · CNC |
| Montaggio | Interno (ID mount), in orizzontale o in verticale |
| Campo di spianatura | Ø 457 – 1016 mm (18" – 40") |
| Trasmissione | Motoriduttore con riduzione epicicloidale (versione elettrica) |
| Rotazione | Modulo rotante su ralla di precisione |
| Avanzamento radiale | Automatico per giro, con comando manuale |
| Testa portautensile | Orientabile ±45° |
| Lavorazioni | Spianatura · smussatura · cianfrinatura |
| Piattaforma | Switch System |
Dati riferiti alla configurazione standard, soggetti ad aggiornamento. Per flange fuori campo o lavorazioni particolari chiedi una verifica al nostro ufficio tecnico.
La gamma
Dove si colloca nella famiglia ORBITRUE
Il numero del modello è il diametro massimo di spianatura in pollici. Sei taglie coprono le flange da 1" a 80".
- ORBITRUE 19 ManualØ 25–482 mm
- ORBITRUE 6ProssimamenteØ 25–152 mm
- ORBITRUE 16ProssimamenteØ 25–406 mm
- ORBITRUE 24ProssimamenteØ 300–600 mm
- ORBITRUE 40 Switch SystemØ 457–1016 mm
- ORBITRUE 80 Switch SystemØ 1016–2032 mm
