Case Study
Riparazione benna su Caterpillar 307.5
Come Officina Mobile Torsani ha riparato la benna di un escavatore Caterpillar 307.5, eliminando i fermi macchina con la LBM250 Dual System di Maucotools.
Cliente
Officina Mobile Torsani, San Marino, Italia
Veicolo coinvolto
Caterpillar 307.5, manutenzione movimento terra
Macchina utilizzata
LBM250 Dual System, Maucotools
Risultato chiave
Tolleranze nominali ripristinate, precisione millimetrica
01 — Il protagonista
Il protagonista: Caterpillar 307.5
Prima di analizzare l'intervento, soffermiamoci sul mezzo su cui abbiamo lavorato. Il CAT 307.5 è un'eccellenza tra i mini-escavatori, progettato per offrire alte prestazioni in spazi compatti.
8.120 kg
Peso operativo
Una massa importante che richiede snodi perfettamente calibrati per scaricare la forza di scavo senza giochi meccanici.
40,9 kW (54,8 CV)
Potenza motore
Garantisce la spinta necessaria per le applicazioni più gravose.
54,6 kN
Forza di strappo benna
Potenza concentrata interamente sui perni e sulle boccole che abbiamo ripristinato.
4.642 mm
Capacità operativa
Profondità di scavo dove il gioco minimo si amplifica all'estremità del braccio.
02 — La sfida
La sfida
L'intervento ha riguardato il ripristino funzionale dei punti di articolazione di un escavatore Caterpillar 307.5, soggetti a usura e ovalizzazione. La sfida principale era riportare i fori fuori tolleranza alle dimensioni corrette per l'alloggiamento preciso delle boccole e dei perni originali.
Situazione iniziale — Foro grande
Diametro di partenza 80,60 mm (eccessivo per l'accoppiamento).
Situazione iniziale — Foro perno
Diametro di partenza 45,60 mm.
L'esigenza
Operare con una macchina portatile capace di garantire stabilità e alta finitura superficiale per evitare futuri giochi meccanici.
03 — La soluzione

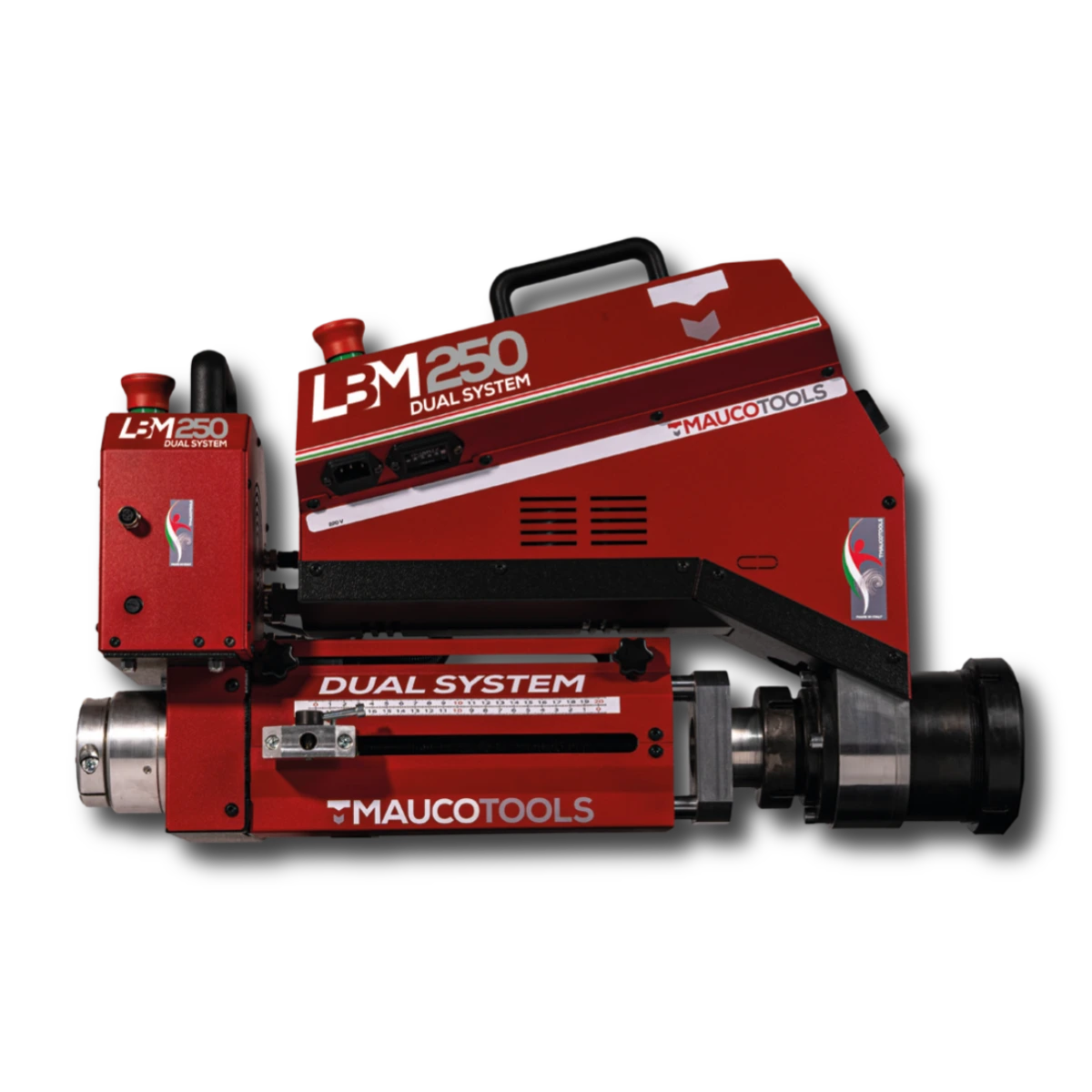

La soluzione Maucotools
Per questo intervento Officina Mobile Torsani ha scelto la LBM250 Dual System, la soluzione progettata da Maucotools per il settore movimento terra, per la sua versatilità negli spazi ridotti e la capacità di gestire diametri diversi con un unico setup rapido.
Il vantaggio Dual System
Grazie al sistema con moduli separati e indipendenti — Rotazione e Avanzamento — l'operatore ha potuto configurare la macchina con estrema precisione, garantendo perfetta linearità tra i fori contrapposti.
Flessibilità operativa
La LBM250 ha permesso di lavorare con la massima rigidità, essenziale per passare dai diametri usurati ai diametri di progetto senza vibrazioni. L'intervento eseguito direttamente in loco ha eliminato costi logistici e rischi legati al trasporto del braccio del Caterpillar.
04 — Procedura
Procedura di riparazione
Preparazione e centraggio
Il centraggio della barra di alesatura Ø 40 mm è stato eseguito con il kit di centraggio rapido magnetico, incluso nella dotazione standard della LBM250, che garantisce il perfetto allineamento tra i fori contrapposti in tempi ridotti.
Barenatura preliminare
Completata la procedura di centraggio, la macchina è stata assemblata unendo i due moduli costitutivi: il Modulo Rotazione e il Modulo Avanzamento. È stata eseguita una prima barenatura per eliminare l'ovalizzazione e rimuovere i residui oleosi.
Saldatura rotativa
La LBM250 è stata equipaggiata con l'albero portatorcia telescopico. Grazie al solo modulo di avanzamento, l'operatore ha eseguito la saldatura rotativa, depositando il materiale in modo uniforme all'interno delle sedi.
Sgrossatura e finitura centesimale
Dopo il riporto di saldatura è stata effettuata la lavorazione di precisione finale. Con nuovi inserti in metallo duro, i fori sono stati riportati alle tolleranze nominali di progetto, garantendo una rugosità superficiale ottimale.
Verifica finale e smontaggio
Le dimensioni centesimali sono state verificate con strumenti di misura micrometrici. I moduli Dual System sono stati smontati rapidamente grazie al loro design leggero (17 kg per modulo), rendendo il CAT 307.5 pronto a tornare operativo.
05 — Risultati
Risultati ottenuti
Foro grande
80,60 → 80,05 mm
Recupero geometria
Boccola
79,60 → 80,00 mm
Accoppiamento perfetto
Foro perno
45,60 → 45,15 mm
Ripristinato
Il cliente ha ottenuto le dimensioni desiderate con una finitura superficiale che garantisce la massima durata dei componenti sostituiti. Grazie all'efficienza della LBM250 Dual System, l'officina ha permesso al proprio cliente di ridurre i fermi macchina, abbattendo sensibilmente i costi complessivi rispetto ai metodi di riparazione tradizionali.
“Il modello LBM250 che abbiamo scelto ha una precisione di lavorazione costante. Passare da un diametro 80 a un 45 sullo stesso braccio del Caterpillar 307.5 è stato veloce e i risultati parlano da soli: tolleranze rispettate al centesimo.”
— Officina Mobile Torsani
06 — Sul campo
Documentazione sul campo
Guarda la LBM250 in azione sul Caterpillar 307.5 di Officina Torsani. Di seguito i momenti salienti della lavorazione che mostrano la precisione centesimale e la semplicità di installazione della nostra barenatrice portatile.
