Un tensor hidráulico de pernos es una herramienta que precarga el perno traccionándolo en sentido axial: alarga el espárrago dentro del campo elástico con la presión del aceite y, a continuación, la tuerca se asienta sin aplicar par. Frente a la llave dinamométrica no hay torsión ni fricción bajo la tuerca, por lo que la precarga es precisa y repetible, y varios espárragos se aprietan a la vez.
En una brida crítica el problema no es apretar la tuerca: es conseguir en cada espárrago la precarga calculada por el proyectista para mantener la junta comprimida en servicio. La llave controla el par, una magnitud indirecta que depende de la fricción; el tensor controla la fuerza de tracción, que es la que cuenta. En Latinoamérica se habla también de tensionador hidráulico o de tensores hidráulicos: es el mismo equipo.
Es la opción de referencia en intercambiadores, cabezales de pozo, recipientes a presión, conexiones submarinas y uniones de torres eólicas: juntas donde una fuga en el arranque cuesta más que toda la parada.
Qué es un tensor hidráulico y cómo funciona

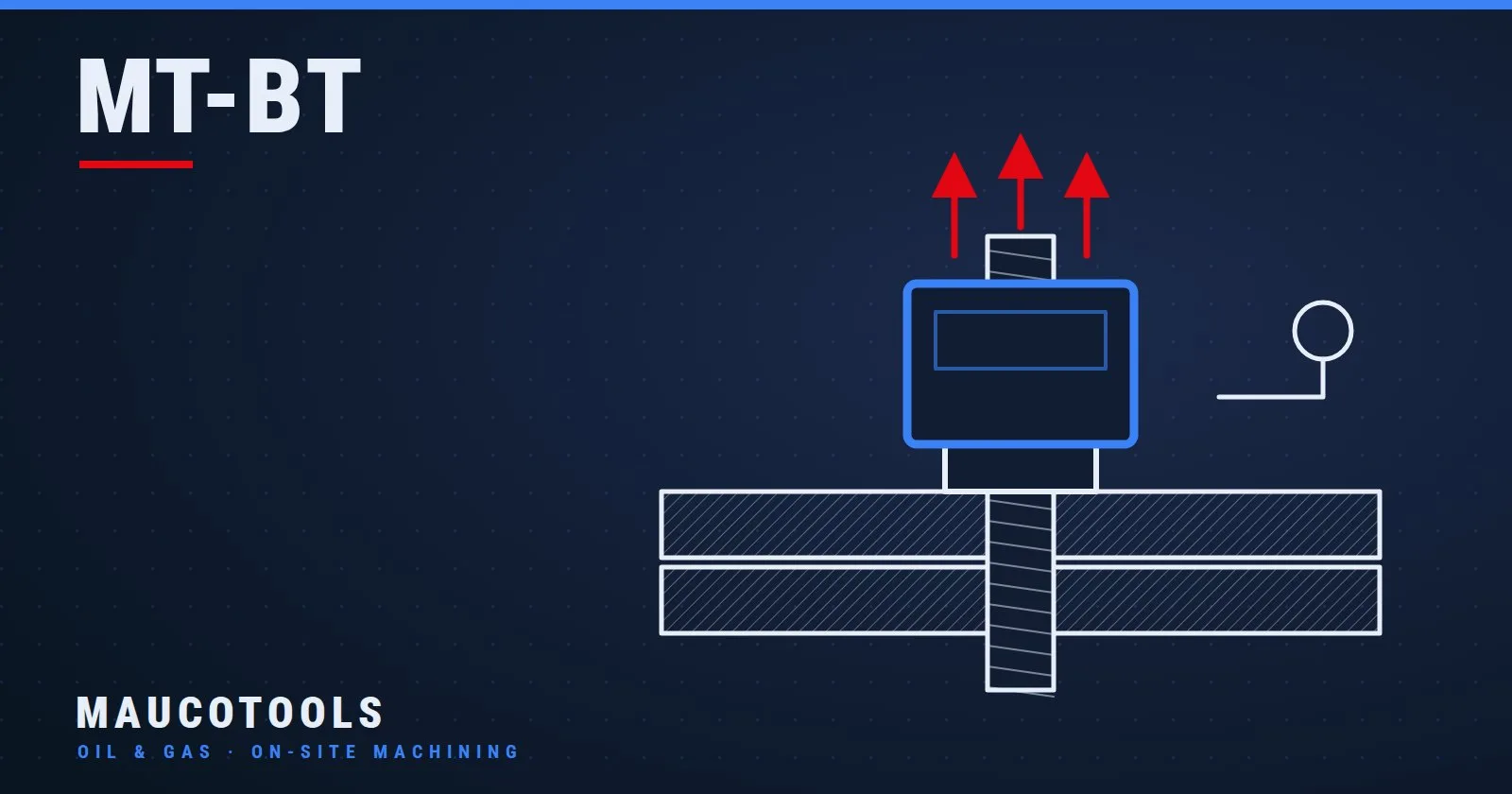

Un tensor hidráulico es un cilindro anular (célula de carga) que se coloca sobre el saliente del espárrago, se apoya en la brida a través de un puente y, al presurizarse, tracciona el perno. La tuerca, libre de carga durante la tracción, se gira a mano hasta hacer contacto con la brida. Al liberar la presión, la carga pasa a la tuerca y queda en el espárrago como precarga.
El kit se compone de cuatro elementos. El vaso giratuercas envuelve la tuerca y permite girarla a través de las ventanas del puente. El puente descarga la reacción sobre la brida. La célula de carga es el cilindro hidráulico con el pistón anular. El tirante roscado se enrosca en la parte del perno que sobresale de la tuerca, con un agarre de al menos un diámetro: es el que transfiere la tracción al perno.
La física es la de un resorte: la presión por el área del pistón da la fuerza que alarga el perno en campo elástico; una vez asentada la tuerca y liberada la presión, el resorte permanece tenso porque la tuerca le impide acortarse. Ninguna torsión en el vástago, ninguna fricción bajo la tuerca.
Las series MT-BT, MT-BTS y MT-SST añaden tres protecciones: un indicador de carrera con línea roja de final de carrera, una descarga interna de seguridad que actúa en caso de sobrecarrera y un pistón flotante que tolera hasta 2° de desalineación entre tensor y brida. La junta y la secuencia se tratan en la guía completa del bolting hidráulico.
Tensor o llave dinamométrica: cuándo preferir uno u otra
La diferencia está en qué se controla. La llave dinamométrica hidráulica controla el par; la precarga que resulta depende de la fricción bajo la tuerca y en la rosca. La relación se describe en el cálculo del par de apriete mediante la fórmula T = K·D·F, donde K resume todo lo que no se ve.
La calculadora de par ayuda a dimensionar la herramienta, pero el valor es orientativo para elegir la llave, no una especificación de apriete. El par de apriete es un dato de diseño de la unión, definido por el proyectista de la brida, el fabricante de la junta, el OEM o el procedimiento aplicable (ASME PCC-1, VDI 2230). Con el control de par solamente, la dispersión de la precarga es del orden del ±25–30%.
El tensor elimina la variable fricción porque nada gira bajo carga. La precarga es repetible de un espárrago a otro y, con el tensionado múltiple, los espárragos se aprietan simultáneamente: conectando las células de carga a un colector se cubre el 100% de los espárragos en una sola pasada o el 50% (uno sí y uno no) en dos pasadas. La junta se comprime de manera uniforme, sin la inclinación típica del apriete secuencial.
El tensor es preferible cuando la especificación exige una precarga precisa y documentable, los espárragos son de gran diámetro, la brida tiene muchos pernos y la parada tiene las horas contadas, la junta es sensible a una carga no uniforme o la conexión es submarina.
La llave sigue siendo la elección correcta cuando el espacio alrededor de la tuerca no admite la célula de carga, el espárrago queda a ras de la tuerca, la junta no está clasificada como crítica o las intervenciones son demasiado pocas para justificar un kit de tensionado. Las llaves MT-HTW de Maucotools cubren de 98 a 136.312 Nm con repetibilidad del ±3% y siguen siendo la herramienta del mantenimiento ordinario.
El requisito es físico: el espárrago debe sobresalir de la tuerca al menos un diámetro. Con espárragos a ras de la tuerca se vuelve a la llave.
Las tres series: MT-BT topside, MT-BTS con retorno por resorte, MT-SST submarina
Los tensores hidráulicos de pernos Maucotools cubren espárragos de M20 a M150 con una carga máxima de 4.754 kN a 1.500 bar en el tamaño mayor. Todas las series incorporan conexiones dobles para colector; la elección depende del entorno, del número de ciclos y del diámetro.
MT-BT: la serie topside estándar
La serie MT-BT está formada por 12 células de carga con carrera de 15 mm, para espárragos de M20 a M150, con cuerpo en acero AISI 4340. La misma célula de carga se adapta a los diámetros de su rango sustituyendo el kit adaptador: tirante roscado, puente y vaso giratuercas. La BT-1200 llega a M125–M150 y 4.754 kN. Es la serie para bridas de proceso, recipientes, intercambiadores y estructuras pesadas.
MT-BTS: retorno por resorte para ciclos rápidos
La serie MT-BTS tiene 10 células de carga, carrera de 15 mm, rango M24–M110, el mismo acero y la misma presión de 1.500 bar. La diferencia está en el pistón, que retrocede automáticamente al liberar la presión: en bridas con muchos espárragos y varias pasadas no hace falta devolverlo a mano a su posición entre un ciclo y el siguiente. La carga máxima va de 330 kN (BTS-200) a 3.768 kN (BTS-1100).
MT-SST: submarina en acero inoxidable
La serie MT-SST está construida íntegramente en acero inoxidable de alta resistencia para uso submarino con buzo o ROV. La carrera es de 25 mm, con anillos fluorescentes que hacen legible la posición del pistón con poca visibilidad; ganchos de liberación rápida y correa mantienen el tensor sobre el espárrago durante el posicionamiento; la tuerca partida (split nut) es opcional. Las 8 células de carga cubren M20–M85, también en bridas 10K, con carga máxima de 188 kN (SST-100) a 2.390 kN (SST-800).
Unidades de potencia a 1.500 bar y mangueras
La presión la suministran tres unidades de potencia. La MT-TPE-1500 eléctrica de dos etapas (230 V, 0,7 kW, mando a distancia con cable de 5 m, 42 kg) para las paradas en tierra; la MT-TPA-1500 neumática, relación 1:350 y bastidor inoxidable de 22 kg, donde el aire comprimido es la única energía admitida; la MT-TPH-1500 manual, depósito de 3 litros y 12 kg, para los tensionados individuales. Las mangueras de alta presión son de 4 capas: servicio 1.800 bar, rotura 4.500 bar, de -30 a +80 °C.
Para una parada programada o una intervención extraordinaria no siempre tiene sentido comprar el kit completo: alquilar los tensores hidráulicos para la parada, con células de carga, adaptadores y unidad de potencia ya emparejados con los espárragos, es la vía más directa para un uso ocasional.
Cómo se calcula la carga que hay que aplicar
El tensor se regula por presión, y la presión se deriva de la carga que se quiere dejar en el espárrago. El punto de partida es la precarga residual: la fuerza que debe permanecer en el perno una vez concluida la operación. No la decide quien aprieta; la define el proyectista de la brida, el OEM o el procedimiento aplicable, habitualmente ASME PCC-1 para las uniones bridadas con junta.
La carga aplicada es siempre mayor que la residual. Al liberar la presión, la tuerca se asienta sobre la brida y las roscas se alinean bajo carga: una parte del alargamiento se pierde, y con ella una parte de la precarga. Esta pérdida en el asentamiento se compensa con el factor de relajación.
La regla: carga a aplicar = precarga residual requerida × factor de relajación, con un factor nunca inferior a 1,1. El límite superior es igual de firme: la carga aplicada no debe superar nunca el 95% del límite elástico del espárrago, porque el alargamiento debe mantenerse elástico.
La cobertura cambia el cálculo. Con el 100% de los espárragos tensionados a la vez se hace una sola pasada a la carga calculada: ningún perno descarga sobre los demás. Con la cobertura del 50% la primera pasada aplica una carga incrementada, porque al tensionar los espárragos de la segunda pasada la brida se comprime todavía más y los primeros pierden precarga; la segunda pasada va al valor nominal. Los factores de pasada los fija el procedimiento de la junta, no una tabla genérica. De la carga se obtiene la presión con el área del pistón de la célula de carga elegida.
Procedimiento operativo de tensionado
- Verificación de los espárragos. Comprobar que cada perno sobresale de la tuerca al menos un diámetro y que las roscas del saliente están íntegras y limpias. Confirmar diámetro y clase respecto a la hoja de trabajo.
- Montaje del kit. Colocar vaso giratuercas, puente y célula de carga; enroscar el tirante roscado sobre el saliente hasta hacer contacto con el pistón. Repetir en los espárragos previstos por la cobertura elegida.
- Conexión al colector. Conectar las células de carga a través de las conexiones dobles hasta la unidad de potencia, con mangueras y racores de 1.500 bar. Verificar que todos los indicadores de carrera estén a cero.
- Presurización. Subir hasta la presión calculada, controlando que ningún indicador alcance la línea roja. Si un tensor llega al límite antes que los demás, detenerse: el problema está en el montaje, no en la presión.
- Asentamiento de las tuercas. Manteniendo la presión, girar cada tuerca a través de las ventanas del puente hasta hacer contacto con la brida, sin aplicar par.
- Liberación. Descargar la presión: la carga pasa a la tuerca y queda en el espárrago. Con la serie MT-BTS el pistón retrocede solo; con las demás hay que devolverlo a su posición antes del ciclo siguiente.
- Segunda pasada (cobertura del 50%). Trasladar los tensores a los espárragos restantes y repetir presurización, asentamiento y liberación al valor nominal.
- Control final. Verificar que ninguna tuerca haya quedado floja y registrar presiones y pasadas en la hoja de trabajo.
En bridas con muchos espárragos y varias pasadas la serie MT-BTS reduce los tiempos, porque elimina el retorno manual del pistón en cada ciclo.
Errores comunes en el tensionado de pernos
- Agarre insuficiente del tirante. Un tirante roscado enroscado menos de un diámetro carga pocos filetes, que se deforman o se arrancan bajo tracción.
- Espárragos de longitud no prevista. Pernos sustituidos por otros más cortos, o tuercas más altas que la original, cambian el saliente: hay que comprobarlo perno por perno, no por muestreo.
- Presión de tabla genérica. Aplicar la presión de otra brida o de otro diámetro es la forma más rápida de superar el 95% del límite elástico o de dejar la junta sin carga.
- Sobrecarrera. Seguir subiendo después de la línea roja significa confiar en la descarga interna de seguridad, que es una protección, no una forma de trabajar.
- Mezclar tensionado y par en la misma brida. Apretar la mitad de los espárragos con par y la otra mitad por tracción, sin un procedimiento que lo contemple, produce precargas no homogéneas: los dos métodos no dan la misma carga al mismo valor nominal.
- Mangueras y racores que no son de 1.500 bar. Usar mangueras de un sistema de presión inferior traslada el riesgo de la herramienta al operario.
Preguntas frecuentes
¿Qué diferencia hay entre precarga y par en el tensionado?
La precarga es la fuerza de tracción que queda en el perno una vez concluida la operación y es la que mantiene cerrada la brida. El par es el momento aplicado a la tuerca con la llave, del que la precarga se deriva a través de la fricción. En el tensionado el par no interviene en el proceso: la tuerca se asienta sin aplicar par y la precarga se controla con la presión hidráulica.
¿Hace falta un saliente mínimo del espárrago para usar el tensor?
Sí: el espárrago debe sobresalir de la tuerca al menos un diámetro, porque el tirante roscado del tensor tiene que enroscarse en ese saliente con un agarre suficiente para transferir toda la carga. Si el saliente es menor o el perno queda a ras de la tuerca, el tensionado no es aplicable y se aprieta con la llave dinamométrica.
¿Se puede tensionar una brida con pocos tensores?
Sí, con la cobertura del 50%: se tensiona un espárrago sí y uno no en una primera pasada con carga incrementada, y después se trasladan los tensores a los espárragos restantes para la segunda pasada al valor nominal. La cobertura del 100% cierra la brida en una sola pasada y da la precarga más uniforme; el número de tensores se elige según la criticidad de la junta y el tiempo disponible.
¿Qué cambia en el tensionado submarino?
El entorno exige acero inoxidable de alta resistencia, una carrera mayor (25 mm en la serie MT-SST frente a 15 mm de las series topside) y soluciones para la visibilidad reducida: anillos fluorescentes, ganchos de liberación rápida y correa para el posicionamiento con buzo o ROV. La física de la precarga y el cálculo de la carga siguen siendo los mismos.
¿El tensor sustituye a la llave dinamométrica?
No, las dos herramientas conviven. El tensor es la elección en las juntas críticas con precarga especificada, espárragos grandes y muchos pernos que cerrar a la vez; la llave dinamométrica hidráulica sigue siendo la herramienta del mantenimiento ordinario, de los espacios reducidos y de los espárragos sin saliente.
El tensor hidráulico saca la fricción de la ecuación y pone la precarga bajo control directo. Las series MT-BT, MT-BTS y MT-SST de Maucotools cubren espárragos de M20 a M150, topside y submarinos, con unidades de potencia a 1.500 bar.
Para un dimensionamiento a medida, con células de carga, kits adaptadores y unidad de potencia emparejados con los espárragos y la cobertura elegida, la página de los tensores hidráulicos de pernos es el punto de partida para solicitar una cotización.
El tensionado trabaja a 1.500 bar: respetar las normas de seguridad de la planta, utilizar los equipos de protección personal (EPP) previstos, emplear solo mangueras y racores aptos para la presión y seguir las instrucciones del fabricante del equipo.
