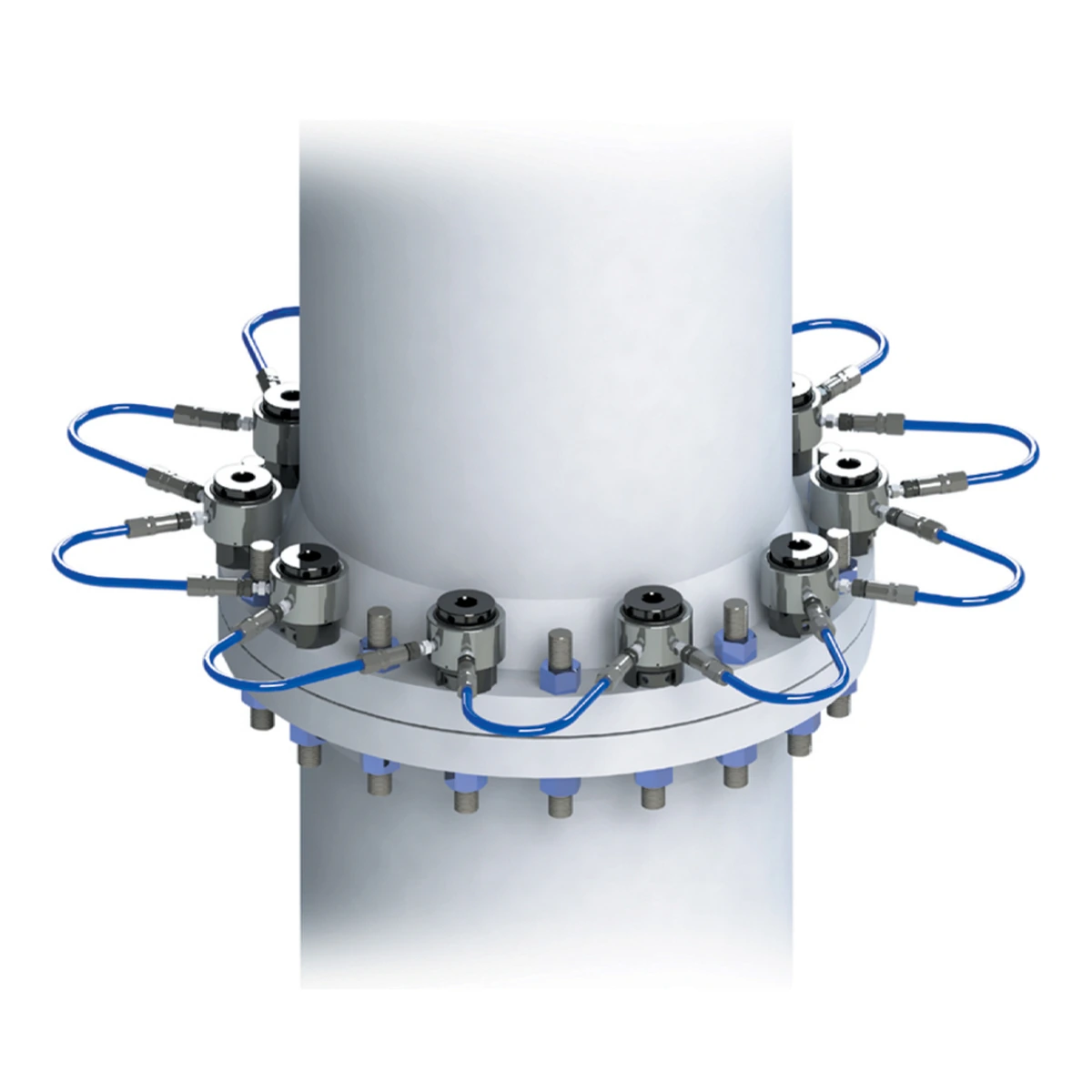

Le boulonnage hydraulique désigne le serrage contrôlé des assemblages boulonnés au moyen de clés dynamométriques hydrauliques, qui appliquent des couples élevés et répétables pour amener chaque goujon à la précharge prévue par le concepteur. Sur les brides de raffineries, les skids de process, les plateformes et les tours d'éoliennes, c'est la méthode de référence dès que le couple requis dépasse ce qu'un outil manuel peut délivrer avec précision.
Le sujet concerne quiconque répond de l'étanchéité d'un assemblage : responsables maintenance, superviseurs piping, entreprises mobilisées sur les arrêts programmés. Une bride mal serrée ne se signale pas tout de suite : elle passe le contrôle visuel, puis fuit à la première excursion thermique ou de pression, et à ce stade le coût n'est pas le joint mais la réouverture de l'assemblage, installation à l'arrêt.
Ce guide parcourt toute la chaîne du serrage contrôlé : pourquoi le couple n'est qu'un moyen d'obtenir la précharge, quels outils sont nécessaires et quand, comment dimensionner la clé et la douille, quel couple régler et selon quelle procédure l'appliquer à l'assemblage.
Pourquoi le serrage « au jugé » coûte cher
Sur une bride fermée à la clé à frapper, au tube prolongateur ou simplement à la force des bras, personne ne sait quelle précharge a réellement été introduite dans chaque goujon. Certains tirants sont presque déchargés, d'autres ont été poussés au-delà de la limite : le joint est comprimé de façon non uniforme, la bride se désaligne et l'assemblage travaille de travers dès le premier jour.
Les conséquences prennent trois formes récurrentes. La première est la fuite : une fuite sur une ligne de process signifie dépressuriser, purger, démonter, remplacer le joint et resserrer — souvent avec la ligne hors service. La deuxième est l'endommagement des composants : des goujons qui ont dépassé la limite d'élasticité sous un serrage excessif, à remplacer à la prochaine ouverture, et des portées d'étanchéité marquées. La troisième est la moins visible : des assemblages qui tiennent à l'épreuve mais restent à la limite, et cèdent au premier transitoire.
Le dénominateur commun, c'est que le vrai coût n'est presque jamais l'outil ni la boulonnerie, mais l'arrêt d'installation et les heures de réouverture de l'assemblage. C'est pourquoi le serrage contrôlé n'est pas un raffinement de laboratoire : c'est de la maintenance préventive appliquée à la bride.
Qu'est-ce que le serrage contrôlé : couple, frottement, précharge
Le serrage contrôlé est le processus par lequel chaque élément fileté d'un assemblage est amené à une précharge définie, documentable et répétable. La précharge — l'effort de traction dans le corps du boulon — est ce qui maintient le joint comprimé et l'assemblage fermé ; le couple appliqué à l'écrou n'est que le moyen de la générer.
Le passage du couple à la précharge est gouverné par le frottement : la majeure partie du couple appliqué se dissipe sous la tête et dans le filetage, et seule une fraction se transforme en allongement utile du boulon. C'est pourquoi deux boulons identiques, serrés au même couple mais dans des conditions de frottement différentes, atteignent des précharges très différentes : avec le seul contrôle du couple, la dispersion sur la précharge est typiquement de l'ordre de ±25–30 %.
Le serrage contrôlé sert précisément à maîtriser cette dispersion : outil à couple répétable, condition de lubrification définie, séquence et passes correctes, critères de vérification. C'est l'approche codifiée par les référentiels du secteur, en particulier l'ASME PCC-1 pour l'assemblage des brides à joint et la VDI 2230 pour le calcul des assemblages boulonnés.
Les outils : quand l'hydraulique devient nécessaire
Clé manuelle, multiplicateur, clé à chocs : les limites
La clé dynamométrique manuelle reste l'outil adapté aux couples modestes et à la petite boulonnerie, mais sur les goujons d'une bride de ligne elle atteint vite ses limites de course et d'ergonomie. Le multiplicateur de couple étend le domaine de travail, au prix d'un encombrement et de temps qui croissent avec le couple requis.
La clé à chocs, enfin, est rapide mais n'est pas un outil de contrôle : le couple réellement transmis dépend de l'alimentation, de la durée de l'impulsion et de la souplesse de l'assemblage, et il n'est ni mesuré ni enregistré. Elle convient pour accoster les écrous, pas pour certifier un serrage.
La clé dynamométrique hydraulique : un couple élevé et répétable
La clé dynamométrique hydraulique inverse la logique : le couple se règle en pression sur la centrale hydraulique, le vérin le convertit en rotation du carré entraîneur et un élément de réaction transfère l'effort sur un point solide adjacent, typiquement un écrou voisin ou la bride elle-même. Le résultat est un couple élevé avec une répétabilité de l'ordre de ±3 %, indépendante de l'opérateur : la même valeur sur le premier et sur le dernier goujon de la bride. C'est l'outil qui rend praticables les passes incrémentales sur des dizaines de tirants et le travail avec plusieurs clés en simultané sur les grandes brides.
La gamme MT-HTW en bref
Les clés dynamométriques hydrauliques Maucotools MT-HTW couvrent, en 12 modèles standard, une plage de couple de 1 040 à 136 312 Nm, avec un carré entraîneur de 3/4" à 3.1/2" et une répétabilité de couple de ±3 %. Le corps est en alliage léger à haute résistance, avec cassette de réaction, tête et attache de réaction orientables à 360° pour adapter la clé à la géométrie de l'assemblage. Chaque clé est étalonnée et livrée avec son certificat de couple, et fonctionne avec les centrales hydrauliques haute pression et les douilles à choc MT-IS.
Sur les cinq tailles centrales de la gamme, trois exécutions spéciales portent le total à 27 modèles : -E à spline externe pour les espaces radiaux réduits, -U uniswivel à rotule 360°×180° pour les tuyauteries et les orientations difficiles, -Q à réaction en ligne, qui supprime le bras de réaction là où aucun point d'appui n'existe. La vue d'ensemble des modèles se trouve sur la page des clés dynamométriques hydrauliques MT-HTW.
En pratique, choisir sa clé dynamométrique hydraulique se résume à deux critères : le couple maximal requis par l'assemblage — en travaillant dans la zone centrale de la plage de la clé, pas à sa limite — et l'accès physique au joint, qui décide entre l'exécution standard, -E, -U ou -Q.
La bonne douille compte autant que la clé
Le maillon faible de bien des chantiers n'est pas la clé, mais ce qui se trouve entre la clé et l'écrou. Les douilles chromées à usage manuel ne sont pas conçues pour les charges d'impact et de torsion d'un outil à chocs ou d'une clé hydraulique : elles peuvent se fissurer et se fragmenter, avec un risque direct pour l'opérateur. Sur ces outils, seules des douilles à choc doivent être montées.
Les douilles à choc MT-IS sont en acier allié au chrome-molybdène forgé à chaud et traité thermiquement, avec tolérances ISO, trou pour goupille de retenue et joint torique pour une fixation sûre sur l'entraîneur. La gamme couvre des carrés de 3/8" à 3.1/2" plus le spline #5 et des ouvertures de 8 à 235 mm, en cotes métriques et en pouces, avec des profils 6 pans, 12 pans et double carré, des versions standard et longues, une série à paroi mince pour les logements étroits et des power sockets pour les turbines et les couples très élevés ; la gamme est complétée par des rallonges, adaptateurs, cardans et coffrets. La référence est parlante — MT-IS, entraînement en centièmes de pouce, ouverture en mm, plus les suffixes -D, -BH, -BS et -TW — et la sélection guidée se trouve sur la page des douilles à choc MT-IS.
Déterminer quelle douille à choc utiliser — profil, entraînement, longueur, épaisseur de paroi — mérite la même rigueur que le choix de la clé : une douille inadaptée annule la précision de l'outil en amont et introduit un risque qu'aucune procédure ne peut compenser.
Quel couple appliquer ?
La question la plus fréquente du boulonnage — comment calculer le couple de serrage — suit une chaîne de réponse précise. On part du boulon, puis de la classe ou du grade du matériau — 8.8, 10.9, 12.9 pour la boulonnerie métrique, ASTM B7, L7, B16 et B8 pour la boulonnerie d'installation — qui fixe la charge à la limite d'élasticité. On choisit ensuite le pourcentage de la limite d'élasticité auquel travailler et, étape décisive, le facteur K qui décrit le frottement : à titre indicatif ~0,20 à sec, ~0,11 avec les pâtes au MoS₂, ~0,10 avec les lubrifiants au PTFE. Le couple en découle, en Nm et en ft·lb.
Un exemple chiffré donne l'ordre de grandeur : un M30 classe 10.9, lubrifié au MoS₂ et serré à 65 % de la limite d'élasticité, demande 1 083 Nm — une valeur déjà au-delà de la portée confortable des outils manuels. C'est aussi la démonstration du poids de la lubrification : le même boulon serré à sec, avec un K passant de ~0,11 à ~0,20, exigerait un couple presque double pour la même précharge.
Pour faire le calcul sur un cas concret, il y a le calculateur de couple Maucotools : on saisit le boulon, la classe ou le grade, la lubrification et le pourcentage cible de la limite d'élasticité, et pour les couples compris entre 98 et 136 312 Nm le calculateur associe automatiquement la clé MT-HTW adaptée.
La valeur ainsi obtenue est indicative et sert à dimensionner l'outil : ce n'est pas une spécification de serrage. Le couple à appliquer sur un assemblage réel est défini par le concepteur de la bride, le fabricant du joint, l'OEM ou les normes applicables (ASME PCC-1, VDI 2230) ; et avec le seul contrôle du couple, la dispersion sur la précharge reste de toute façon de ±25–30 %.
La procédure fait la moitié du travail
Avec le bon couple et le bon outil, on peut encore ruiner un assemblage : le joint répond à la façon dont la charge est répartie dans le temps, pas seulement à la valeur finale. C'est pourquoi la séquence de serrage de la bride s'exécute en croix (schéma en étoile), en alternant des boulons diamétralement opposés selon une numérotation définie avant de commencer, de façon à faire descendre la bride parallèlement sur le joint.
La charge s'applique par passes incrémentales — par exemple 30 %, 60 % puis 100 % du couple final — closes par une passe circulaire de vérification à 100 %, qui rattrape la relaxation induite par les serrages voisins. L'ASME PCC-1 codifie cette approche et les schémas alternatifs admis. Sur les grandes brides, on travaille avec deux ou quatre clés hydrauliques en simultané sur des boulons opposés : le couple répétable de la clé hydraulique n'est alors plus une option, mais le présupposé même de la procédure.
Les erreurs les plus courantes en boulonnage
Les mêmes erreurs reviennent dans presque toutes les analyses d'assemblages qui ont fui :
- Douilles non prévues pour l'impact sur des outils hydrauliques ou à chocs : risque de fragmentation, en plus des jeux qui dégradent le serrage.
- Couple appliqué sur des filets encrassés ou à sec alors que le calcul supposait un K lubrifié : la précharge réelle s'effondre même si le manomètre affiche la valeur attendue.
- Serrage en une seule fois à 100 % en suivant le tour de la bride : joint chargé de façon non uniforme, bride désalignée.
- Aucune passe finale de vérification : les premiers boulons serrés se relâchent pendant que l'on serre les derniers.
- Réutilisation de goujons corrodés ou ayant dépassé la limite d'élasticité, qui n'atteignent plus la précharge prévue.
- Réaction mal appuyée : un bras de réaction qui travaille sur une arête instable fausse le serrage et met en danger les mains de l'opérateur.
- Étalonnage ignoré : une clé hors étalonnage décale toute la bride hors spécification, de façon systématique.
FAQ
Quelle est la différence entre couple de serrage et précharge ?
La précharge est l'effort de traction dans le boulon qui maintient l'assemblage fermé ; le couple est le moment appliqué à l'écrou pour la générer. Le lien entre les deux passe par le frottement : à couple égal, des conditions de frottement différentes produisent des précharges différentes, avec une dispersion typique de ±25–30 % lorsque seul le couple est contrôlé.
Quel est l'impact de la lubrification sur le couple à appliquer ?
Il est considérable : le facteur K passe, à titre indicatif, de ~0,20 à sec à ~0,11 avec les pâtes au MoS₂ et ~0,10 avec les lubrifiants au PTFE. À précharge égale, le couple avec un bon lubrifiant vaut environ la moitié de celui à sec : c'est pourquoi la condition de lubrification fait partie de la spécification de serrage, et n'est pas un choix de l'opérateur.
Quand faut-il une clé à réaction en ligne (exécution -Q) ?
Lorsqu'il n'existe, autour de l'assemblage, aucun point d'appui valable pour le bras de réaction : boulons isolés, géométries sans écrou adjacent ni surface solide. L'exécution -Q de la gamme MT-HTW transfère la réaction en ligne, supprimant le bras et les risques d'un appui improvisé.
Peut-on utiliser des douilles ordinaires sur une clé hydraulique ?
Non. Les douilles chromées à usage manuel ne sont pas dimensionnées pour les charges d'un outil hydraulique ou à chocs et peuvent se fragmenter en service. Il faut des douilles à choc en acier allié traité thermiquement, fixées par goupille de retenue et joint torique, comme la série MT-IS.
Qui définit le couple de serrage correct pour une bride ?
Le concepteur de la bride, le fabricant du joint, l'OEM de l'équipement ou les normes applicables, au premier rang desquelles l'ASME PCC-1 et la VDI 2230. Calculateurs et tableaux servent à dimensionner l'outil et à préparer le travail, mais ne remplacent pas la spécification de serrage de l'assemblage ; en cas de doute, la question revient au concepteur ou à un contact technique.
Le serrage contrôlé n'est pas un achat isolé mais une chaîne : précharge définie, couple calculé sur le facteur K réel, clé hydraulique répétable, douille à choc correcte, séquence en croix et passes incrémentales. Chaque maillon manquant ramène l'assemblage dans la zone grise du « ça devrait tenir » — qui, sur une ligne de process, se paie en heures d'arrêt.
Pour constituer ou renouveler la dotation de serrage de l'installation, la gamme bolting Maucotools réunit clés, douilles et accessoires, avec la possibilité de demander un devis sur une configuration spécifique. Pour les interventions sur site, les règles de sécurité du site et les instructions du fabricant des outils restent toujours applicables.
